sectorInvertedAmos

Создание перевернутой антенны сектора Амоса

развернуть все на странице

Описание

Используйте sectorInvertedAmos создание перевернутой антенны сектора Амоса, состоящей из четырех дипольных рычагов. Антенна питается в начале координат диполя. Плечи диполя симметричны относительно начала координат. Рабочая частота антенны составляет 2,45 ГГц.

Создание

Синтаксис

amossector = sectorInvertedAmos
amossector = sectorInvertedAmos (Имя, Стоимость)

Описание

пример

amossector = sectorInvertedAmos создает перевернутую антенну сектора Амоса с четырьмя дипольными рычагами.

amossector = sectorInvertedAmos(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, amossector = sectorInvertedAmos('ArmWidth',0.2) создает инвертированный сектор Амоса с шириной диполя 0,2 м. Каждое имя свойства заключено в кавычки.

Свойства

развернуть все

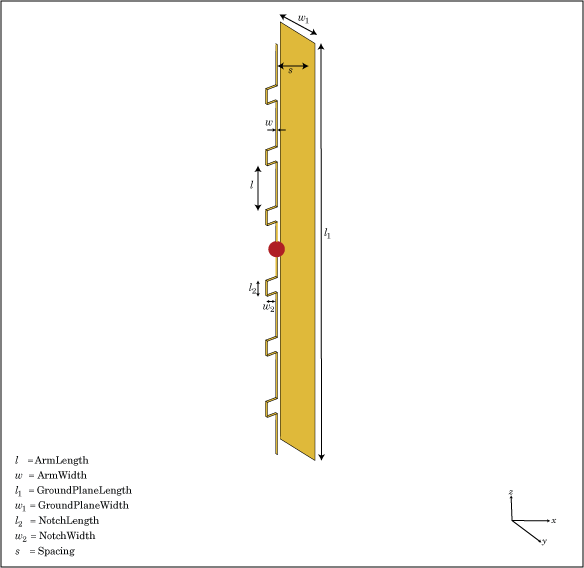

Длина отдельных дипольных рычагов, определяемая как вектор с каждым элементом в метрах.

Пример: 'ArmLength',[0.0980 0.0810 0.0830 0.0750]

Пример: amossector.ArmLength = [0.0980 0.0810 0.0830 0.0750]

Типы данных: double

Ширина дипольных рычагов, заданная как скаляр в метрах.

Пример: 'ArmWidth',0.0025

Пример: amossector.ArmWidth = 0.0025

Типы данных: double

Длина надреза, заданная как скаляр в метрах. Для перевернутой антенны сектора Амоса с семью сложенными рычагами генерируются шесть выемок. Длина надреза измеряется вдоль длины антенн.

Пример: 'NotchLength',0.001

Пример: amossector.NotchLength = 0.001

Типы данных: double

Ширина надреза, заданная как скаляр в метрах. Для перевернутой антенны сектора Амоса с семью сложенными рычагами генерируются шесть выемок. Ширину надреза измеряют перпендикулярно длине антенны.

Пример: 'NotchWidth',0.00190

Пример: amossector.NotchWidth = 0.00190

Типы данных: double

Длина нулевой плоскости, заданная как скаляр в метрах. По умолчанию длина нулевой плоскости измеряется вдоль оси X.

Пример: 'GroundPlaneLength',0.7500

Пример: amossector.GroundPlaneLength = 0.7500

Типы данных: double

Ширина нулевой плоскости, заданная как скаляр в метрах. По умолчанию ширина нулевой плоскости измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',0.0500

Пример: amossector.GroundPlaneWidth = 0.0500

Типы данных: double

Расстояние между плоскостью земли и антенным элементом, определяемое как скаляр в метрах.

Пример: 'Spacing',0.0355

Пример: amossector.Spacing = 0.0355

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию он находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: amossector.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание и просмотр перевернутой антенны сектора Amos.

sectoria = sectorInvertedAmos
sectoria =
  sectorInvertedAmos with properties:

            ArmLength: [0.0880 0.0710 0.0730 0.0650]
             ArmWidth: 0.0040
          NotchLength: 0.0238
           NotchWidth: 0.0170
    GroundPlaneLength: 0.6600
     GroundPlaneWidth: 0.0750
              Spacing: 0.0355
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(sectoria)

Figure contains an axes. The axes with title sectorInvertedAmos antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

График излучения при 2,4 ГГц

pattern(sectoria,2.4e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 4 objects of type patch, surface.
