При наличии программного обеспечения Simulink ® Requirements™ можно связать компоненты в архитектурной модели AUTOSAR с требованиями Simulink. Связывая элементы модели, реализующие требования, с соответствующими требованиями, можно отслеживать выполнение требований. Если требование или реализация изменяются, можно внести изменения для их синхронизации.
Чтобы связать компонент с требованием, выполните следующие действия.
Откройте архитектурную модель, например примерную модель autosar_tpc_composition. (Чтобы открыть модель в локальной рабочей папке, используйте openExample('autosar_tpc_composition').)
На вкладке Приложения щелкните Диспетчер требований. В окне модели откроется вкладка Требования (Requirements), в нижней части которой закреплен Обозреватель требований (Requirements Browser).
Создайте или откройте набор требований. При открытии примера модели autosar_tpc_composition, можно использовать файл примерных требований TPC_Requirements.slreqx, который находится в пути поиска MATLAB ® по умолчанию. Если необходимо скопировать файл требований в рабочую папку, введите следующую команду MATLAB:
copyfile(fullfile(matlabroot,'examples/autosarblockset/data/TPC_Requirements.slreqx'),'.')
В браузере требований откройте файл требований. Набор требований содержит требования к четырем компонентам модели.

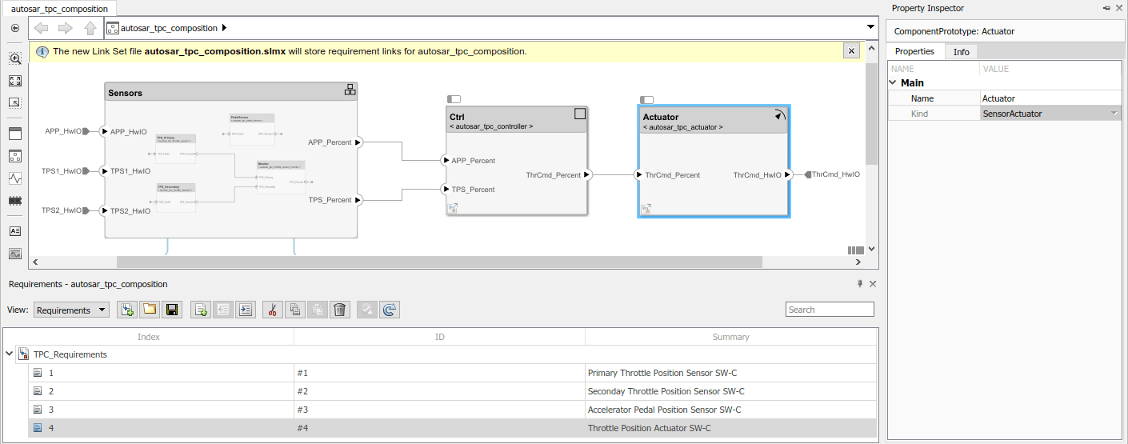

Чтобы связать требование с компонентом AUTOSAR, перетащите его из Обозревателя требований в блок компонента. Например, перетащите требование 4 в Actuator компонентный блок.
Дополнительные сведения см. в разделах Связывать блоки и требования (требования к Simulink) и Требования к автору в Simulink (Требования к Simulink).
