Архитектуры AUTOSAR могут быть большими и сложными. Часто распределяются опытно-конструкторские работы с разными инженерами, работающими над различными структурными или функциональными частями архитектурной модели. Для анализа структурных или функциональных аспектов архитектурной модели можно создать отфильтрованные представления иерархии модели.
Вид прожектора отображает восходящие и нисходящие зависимости выбранного архитектурного компонента или композиции.
Пользовательское представление отображает подмножество компонентов из архитектурной модели на основе заданных условий фильтрации. Элементы модели можно фильтровать для оперативного, функционального или физического анализа.
Фильтрация архитектурной модели AUTOSAR для определенных атрибутов и сохранение отфильтрованного представления с моделью могут помочь инженерам сосредоточиться и совместно работать над своими частями архитектуры.
В архитектурной модели AUTOSAR для анализа зависимостей компонентов или композиций можно создать вид прожектора. Вид прожектора - это упрощенный вид архитектурного компонента или композиции, который фиксирует его восходящие и нисходящие зависимости.
Чтобы создать вид прожектора, откройте архитектурную модель и выберите компонент или композицию. На вкладке «Моделирование» выберите «Архитектура» «Виды» > «Прожектор».

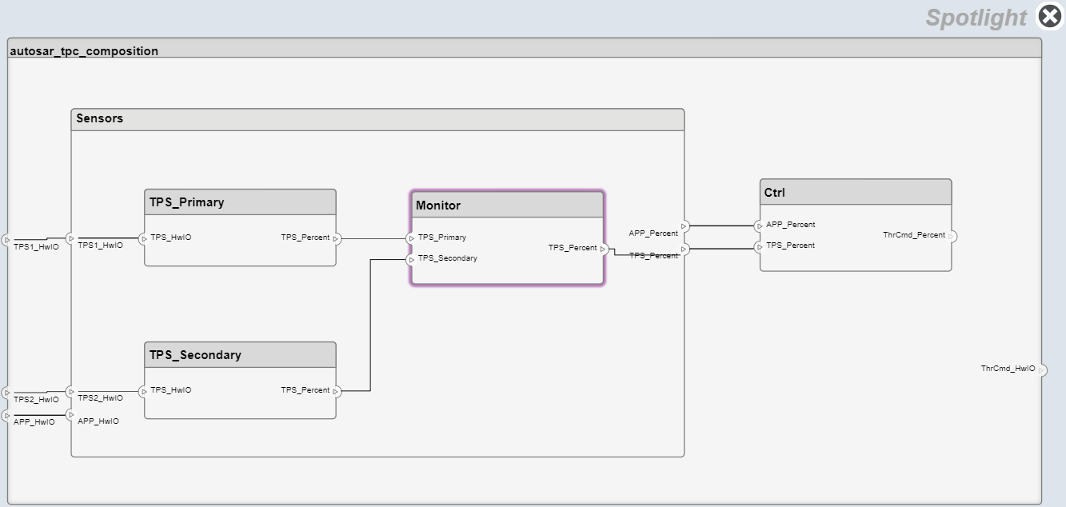

В виде прожектора отображаются элементы модели, с которыми компонент или композиция соединяется в иерархии. Макет диаграммы прожектора изменить нельзя. На этом рисунке показан вид компонента в центре внимания Monitor в примере модели AUTOSAR autosar_tpc_composition. (Чтобы открыть пример модели в локальной рабочей папке, используйте команду openExample('autosar_tpc_composition').)

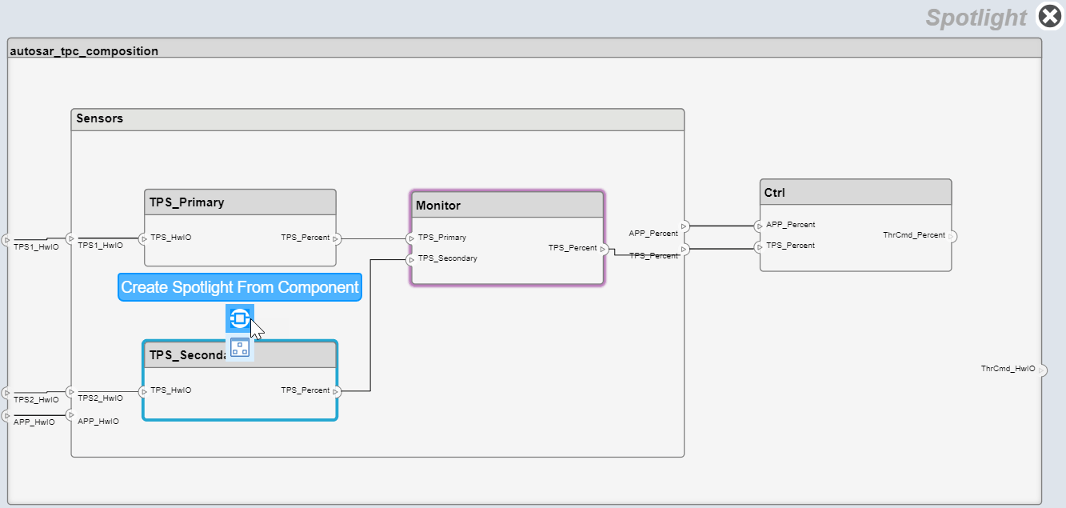

На виде прожектора можно переместить фокус прожектора в другой компонент или композицию. Выберите другой компонент или композицию, наведите курсор на отображаемое многоточие и выберите параметр модели «Создать прожектор из компонента».
Чтобы вид прожектора оставался видимым во время разработки модели, его можно создать в отдельном окне модели. Чтобы создать отдельное окно модели, выберите компонент или композицию, щелкните правой кнопкой мыши выбранный блок, чтобы открыть его контекстное меню, и выберите «Открыть в новом окне». В новом окне создайте вид прожектора.
Обновление схемы модели архитектуры с изменениями обновляет открытые виды прожектора.
Чтобы вернуться из вида прожектора в вид модели архитектуры, щелкните значок закрытия прожектора или выберите компонент или композицию, а затем выберите ключ модели Показать в композиции (Show in Composition).
Simulink ® не сохраняет виды прожектора с архитектурной моделью.
Для анализа структурных и функциональных аспектов модели архитектуры AUTOSAR можно создать пользовательский вид. На основе заданных условий фильтрации в пользовательском представлении отображается подмножество компонентов из архитектурной модели. Элементы модели можно фильтровать для оперативного, функционального или физического анализа.

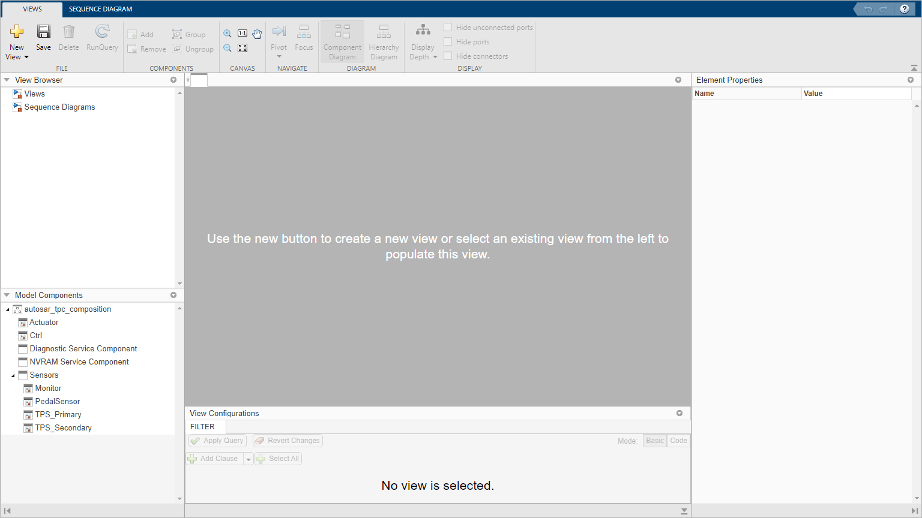

Чтобы создать пользовательский вид, откройте коллекцию архитектурных видов. В открытой архитектурной модели на вкладке Моделирование (Modeling) выберите Представление архитектуры (Architecture Views). На этом рисунке показан начальный вид галереи примерной модели AUTOSAR autosar_tpc_composition. (Чтобы открыть пример модели в локальной рабочей папке, используйте команду openExample('autosar_tpc_composition').)
Предположим, что требуется создать вид модели архитектуры autosar_tpc_composition содержит только элементы, обрабатывающие сигналы датчика положения дроссельной заслонки (TPS).
В представлении галереи autosar_tpc_compositionщелкните Новый вид (New View).
Чтобы присвоить виду имя, в группе «Свойства вида» введите имя TPS Ports View.
Укажите фильтр элементов модели для TPS Ports View.
В разделе Показать конфигурации (View Configuration) выберите вкладку Фильтр (Filter).
Добавление и настройка предложения фильтра. Выберите пункт Добавить. В раскрывающемся списке «Выбор» выберите Port. В раскрывающемся списке «Где» выберите Name. В текстовом поле значения введите TPS.

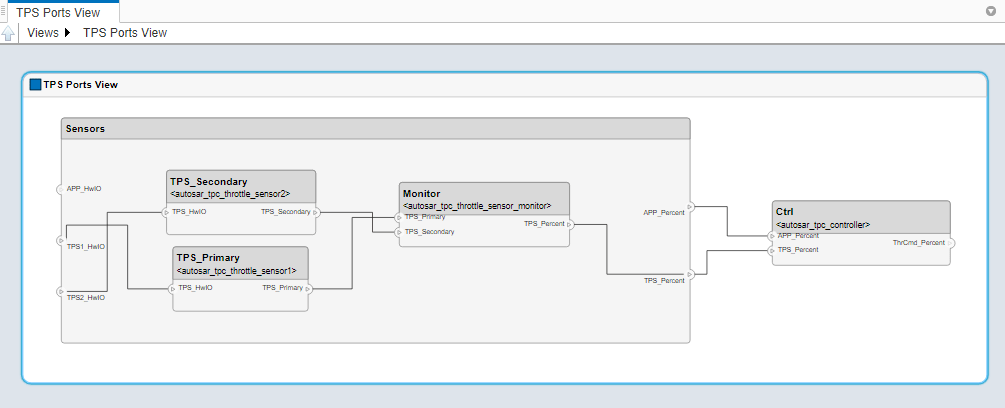

Отображение обновленного TPS Ports Viewщелкните Применить запрос (Apply Query). Вид фильтруется для выбора компонентов, содержащих порты датчика положения дроссельной заслонки (TPS).
При сохранении архитектурной модели вид сохраняется в коллекции архитектурных видов. Другие пользователи могут получить доступ к представлению и предоставить ему общий доступ.
Дополнительные сведения см. в разделе Интерактивное создание представлений архитектуры (System Composer).
