Настройка систем управления стационарной структурой
MATLAB Toolstrip: на вкладке Приложения в разделе Проектирование и анализ системы управления щелкните значок приложения.
командная строка MATLAB: Enter controlSystemTuner.
Simulink Toolstrip: на вкладке Приложения в разделе Системы управления щелкните значок приложения.

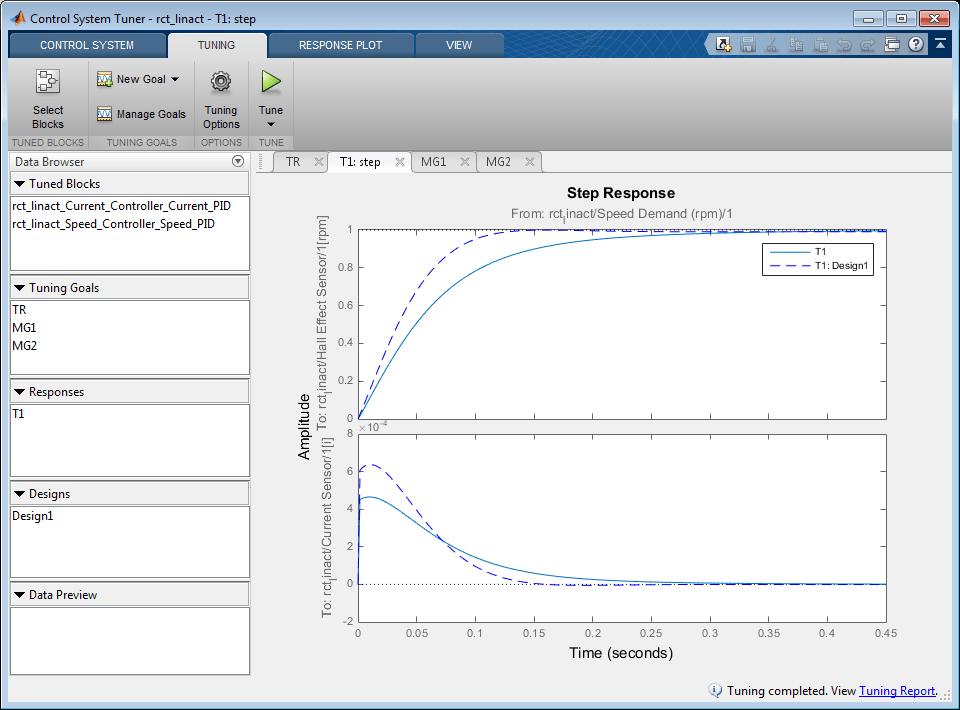

controlSystemTunercontrolSystemTuner открывает окно настройки системы управления. При вызове без входных аргументов открывается окно настройки системы управления для настройки архитектуры системы управления с одноконтурной обратной связью по умолчанию. Затем можно отредактировать компоненты этой архитектуры по умолчанию, как описано в разделе Определение архитектуры управления в настройщике системы управления.
controlSystemTuner(CL)controlSystemTuner( открывает приложение для настройки архитектуры управления, указанной в CL)genss модель CL. Если архитектура управления не соответствует предопределенной архитектуре управления тюнера системы управления, используйте этот синтаксис с genss модель с настраиваемыми компонентами, представляющими элементы контроллера. См. раздел Определение архитектуры управления в настройщике системы управления.
controlSystemTuner(mdl)controlSystemTuner( открывает приложение для настройки блоков в модели Simulink. mdl)mdl - имя модели Simulink, сохраненное в текущей рабочей папке или в пути MATLAB. (Требуется программное обеспечение Simulink Control Design.)
controlSystemTuner(ST)controlSystemTuner( открывает приложение для настройки модели Simulink, связанной с ST)slTuner (Simulink Control Design) интерфейс, ST. Тюнер системы управления получает информацию, такую как точки анализа и рабочие точки, из ST. (Требуется программное обеспечение Simulink Control Design.)
controlSystemTuner(sessionfile)controlSystemTuner( открывает приложение и загружает ранее сохраненный сеанс.sessionfile)
При использовании приложения Control System Tuner можно нажать кнопку
Сохранить сеанс (Save Session), чтобы сохранить данные сеанса на диск, такие как созданные цели настройки, ответы на определенные операции ввода-вывода, рабочие точки и сохраненные конструкции. sessionfile имя файла данных сеанса, сохраненного в текущей рабочей папке или в пути MATLAB.
