В этом примере показано, как отобразить характеристики системы, такие как пик отклика на графиках отклика Боде.
Аналогичные процедуры можно использовать для просмотра системных признаков на других типах графиков ответа.

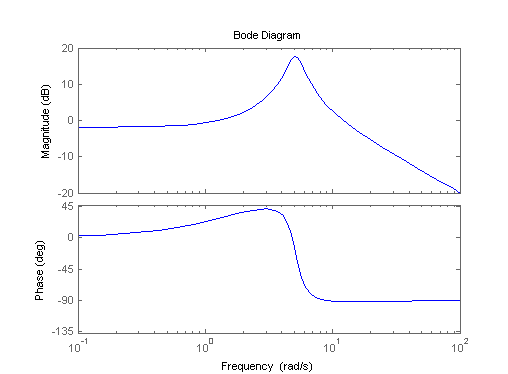

Создайте модель передаточной функции и постройте график ее частотной характеристики.
H = tf([10,21],[1,1.4,26]); bodeplot(H)
Отображение пикового отклика на графике.

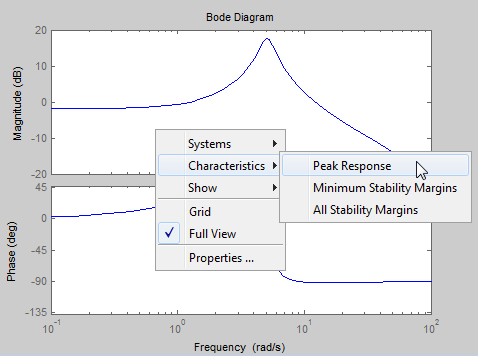

Щелкните правой кнопкой мыши в любом месте рисунка и выберите в меню Characteristics > Peak Response.

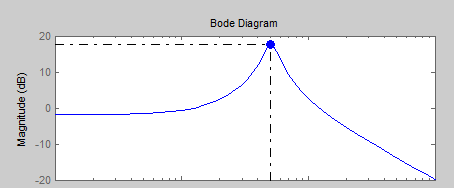

На графике появляется маркер, указывающий пиковый отклик. Горизонтальные и вертикальные пунктирные линии указывают частоту и величину этого отклика. Другие опции меню добавляют к графику другие характеристики системы.

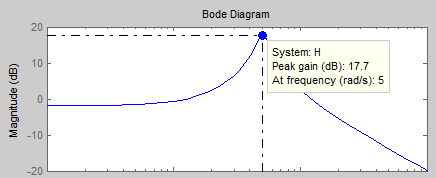

Щелкните маркер для просмотра величины и частоты пиковой характеристики в дататипе.
