Загрузите последовательность координат широты и долготы.

data = load('geoSequence.mat');

Создайте географический игрок и настройте его для отображения всех точек в его истории.

zoomLevel = 17;
player = geoplayer(data.latitude(1),data.longitude(1),zoomLevel,'HistoryDepth',Inf);

Отображение последовательности координат.

  for i = 1:length(data.latitude)
      plotPosition(player,data.latitude(i),data.longitude(i));
      pause(0.01)
  end

Загрузите последовательность координат широты и долготы.

data = load('geoRoute.mat');

Создайте географический проигрыватель и задайте уровень масштабирования 12. По сравнению с уровнем масштабирования по умолчанию этот уровень масштабирования уменьшает масштаб карты в 8 раз.

player = geoplayer(data.latitude(1),data.longitude(1),12);

Отображение полного маршрута.

plotRoute(player,data.latitude,data.longitude);

Отображение координат в последовательности. Маркер окружности указывает текущее положение.

for i = 1:length(data.latitude)
    plotPosition(player,data.latitude(i),data.longitude(i));
    pause(0.05)
end

В этом примере показано, как отобразить маршрут движения и позиции транспортного средства на базовой карте OpenStreetMap ®.

Добавьте базовую карту OpenStreetMap в список базовых карт, доступных для использования с geoplayer объект. После добавления базовой карты нет необходимости добавлять ее снова в будущих сессиях.

name = 'openstreetmap';
url = 'https://a.tile.openstreetmap.org/${z}/${x}/${y}.png';
copyright = char(uint8(169));
attribution = copyright + "OpenStreetMap contributors";
addCustomBasemap(name,url,'Attribution',attribution)

Загрузите последовательность координат широты и долготы.

data = load('geoRoute.mat');

Создание географического игрока. Центрируйте географический игрок на первой позиции маршрута движения и установите уровень масштабирования 12.

zoomLevel = 12;
player = geoplayer(data.latitude(1),data.longitude(1),zoomLevel);

Отображение полного маршрута.

plotRoute(player,data.latitude,data.longitude);

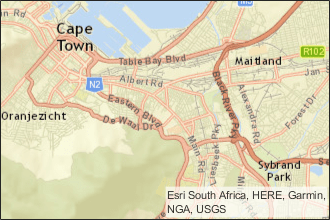

По умолчанию географический игрок использует базовую карту World Street Map ('streets') предоставляется компанией Esri ®. Обновите географический проигрыватель, чтобы использовать добавленную базовую карту OpenStreetMap.

player.Basemap = 'openstreetmap';

Снова отобразите маршрут.

plotRoute(player,data.latitude,data.longitude);

Отображение положения транспортного средства в последовательности.

for i = 1:length(data.latitude)
   plotPosition(player,data.latitude(i),data.longitude(i))
end

Отображение маршрута движения на базовой карте, предоставленной HERE Technologies. Чтобы использовать этот пример, необходимо иметь действительную лицензию от HERE Technologies.

name = 'herestreets';
url = ['https://1.base.maps.ls.hereapi.com/maptile/2.1/maptile/', ...
    'newest/normal.day/${z}/${x}/${y}/256/png?apikey=%s'];

prompt = {'HERE Access Key ID:'};
title = 'HERE Tokens';
dims = [1 40]; % Text edit field height and width
hereTokens = inputdlg(prompt,title,dims);

if ~isempty(hereTokens)

    % Add HERE basemap with custom attribution.
    url = sprintf(url,hereTokens{1});
    copyrightSymbol = char(169); % Alt code
    attribution = [copyrightSymbol,' ',datestr(now,'yyyy'),' HERE'];
    addCustomBasemap(name,url,'Attribution',attribution);

    % Load sample lat,lon coordinates.
    data = load('geoSequence.mat');

    % Create geoplayer with HERE basemap.
    player = geoplayer(data.latitude(1),data.longitude(1), ...
        'Basemap','herestreets','HistoryDepth',Inf);

    % Display the coordinates in a sequence.
    for i = 1:length(data.latitude)
        plotPosition(player,data.latitude(i),data.longitude(i));
    end

else
    error('You must enter valid credentials to access maps from HERE Technologies');
end

Настройка географических осей geoplayer путем добавления пользовательской линии между конечными точками трассы.

Загрузка маршрута движения и положения транспортного средства вдоль этого маршрута.

data = load('geoRoute.mat');

Создание географического игрока с центром на первой позиции транспортного средства.

zoomLevel = 10;
player = geoplayer(data.latitude(1),data.longitude(1),zoomLevel);

Отображение полного маршрута.

plotRoute(player,data.latitude,data.longitude);

Отображение положения транспортного средства вдоль трассы.

for i = 1:length(data.latitude)
    plotPosition(player,data.latitude(i),data.longitude(i))
end

Настройте географические оси путем добавления линии между двумя конечными точками трассы.

geoplot(player.Axes,[data.latitude(1) data.latitude(end)], ...
    [data.longitude(1) data.longitude(end)],'g-*')

Постройте график нескольких маршрутов одновременно в географическом проигрывателе. Сначала назначьте каждому маршруту уникальный идентификатор. Затем при печати точек на трассах с помощью plotPosition object function, укажите идентификатор маршрута с помощью 'TrackID' аргумент пары имя-значение. В этом примере маршруты обозначены как транспортное средство 1 и транспортное средство 2. На этом снимке экрана показана точка пересечения двух маршрутов.

Загрузить данные для маршрута.

data = load('geoRoute.mat');

Извлечь данные для первого транспортного средства.

lat1 = data.latitude;
lon1 = data.longitude;

Создайте синтетический маршрут для второго транспортного средства, которое ведет тот же маршрут в противоположном направлении.

lat2 = flipud(lat1);
lon2 = flipud(lon1);

Создать geoplayer объект. Инициализируйте проигрыватель для отображения последних 10 позиций в виде строки, завершающей текущую позицию.

zoomLevel = 12;
player = geoplayer(lat1(1),lon1(1),zoomLevel,...
    'HistoryDepth',10,'HistoryStyle','line');

Постройте график положения обоих транспортных средств при их движении по маршруту. Укажите идентификатор для каждой дорожки с помощью 'TrackID' аргумент пары имя-значение. По умолчанию geoplayer объект центрирует отображение транспортного средства на первой дорожке. Вы можете центрировать отображение на других дорожках с помощью CenterOnID имущества geoplayer объект.

loopCounter = length(lat1);
for i = 1:loopCounter
     plotPosition(player,lat1(i),lon1(i),'TrackID',1,'Label','Vehicle 1');
     plotPosition(player,lat2(i),lon2(i),'TrackID',2,'Label','Vehicle 2');
end
