Визуализация, измерение и анализ переходов и состояний во времени

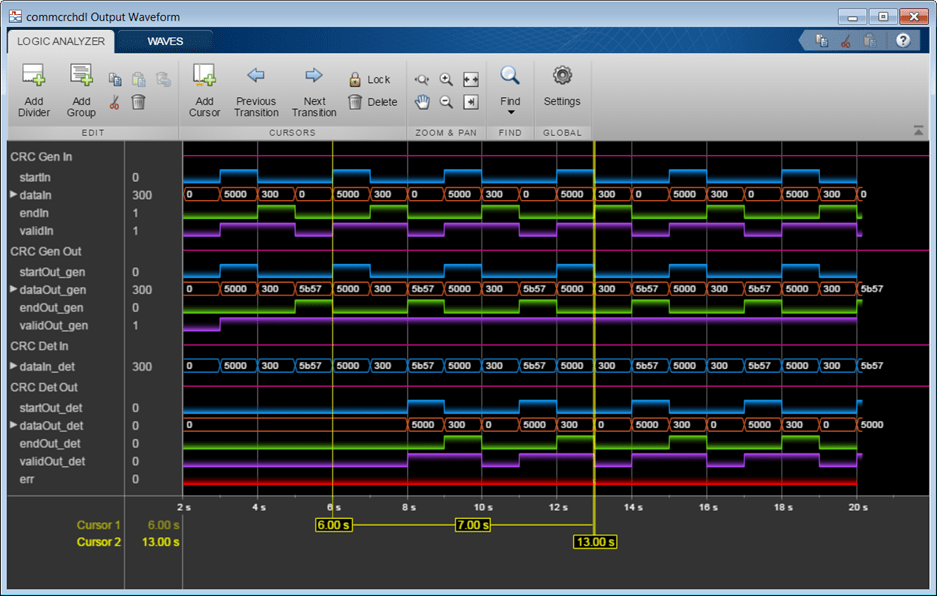

Система Logic Analyzer System object™ отображает переходы во временных сигналах. Используя dsp.LogicAnalyzer, вы можете:
Отладка и анализ моделей
Одновременная трассировка и корреляция 96 сигналов
Обнаружение и анализ нарушений сроков
Выполнение системы трассировки
Обнаружение изменений сигнала с помощью триггеров
Для отображения переходов сигналов в логическом анализаторе:
Создать dsp.LogicAnalyzer и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.
Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.
Дополнительные сведения о настройке и настройке Logic Analyzer см. в разделе Logic Analyzer.
scope = dsp.LogicAnalyzer создает объект системы Logic Analyzer, scope.
scope = dsp.LogicAnalyzer(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Заключите каждое имя свойства в отдельные кавычки. Например, scope = dsp.LogicAnalyzer('BackgroundColor','White','NumInputPorts',4).
Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:
release(obj)
Создать dsp.LogicAnalyzer объект. Вызовите область в цикле для отображения сигналов.
scope = dsp.LogicAnalyzer('NumInputPorts',3); for ii = 1:20 scope(ii,10*ii,20*ii); end
Создать dsp.LogicAnalyzer объект с четырьмя каналами. Звонить modifyDisplayChannel для установки радиуса каждого из каналов. Запустите область в цикле для отображения волн.
scope = dsp.LogicAnalyzer('NumInputPorts',4,'DisplayChannelFormat','Digital'); scope.TimeSpan = 12; modifyDisplayChannel(scope,1,'Name','Index','Radix','Unsigned decimal'); modifyDisplayChannel(scope,2,'Name','Fi_hex','Radix','Hexadecimal'); modifyDisplayChannel(scope,3,'Name','Fi_bin','Radix','Binary'); modifyDisplayChannel(scope,4,'Name','Fi_actual','Radix','Signed decimal'); for ii = 1:20 fival = fi((ii-1)/16,0,4,4); scope(ii,fival,fival,fival); end
Определение WeekDaysInt для хранения перечисленного списка значений дня недели. Создайте и сохраните следующий файл определения класса.
classdef WeekDaysInt < int32 enumeration Monday(1), Tuesday(2), Wednesday(3), Thursday(4), Friday(5) end end
Создать dsp.LogicAnalyzer и сконфигурировать векторные, комплексные и перечислимые сигналы данных.
scope = dsp.LogicAnalyzer('NumInputPorts',6); waves = getDisplayChannelTags(scope); modifyDisplayChannel(scope,waves{1},'InputChannel',1,'Name','Vector Digital'); modifyDisplayChannel(scope,waves{2},'InputChannel',2,'Name','Vector Analog',... 'Format','Analog','Height',80); modifyDisplayChannel(scope,waves{3},'InputChannel',3,'Name','Complex Digital'); modifyDisplayChannel(scope,waves{4},'InputChannel',4,'Name','Complex Analog',... 'Format','Analog','Height',80,'Color','Green'); modifyDisplayChannel(scope,waves{5},'InputChannel',5,'Name','Enum Digital'); modifyDisplayChannel(scope,waves{6},'InputChannel',6,'Name','Enum Analog',... 'Format','Analog','Height',80);
Вызовите объект области в цикле для отображения сигналов.
stop = 30; for count = 1:stop sinValVec = sin(count/stop*2*pi); cosValVec = cos(count/stop*2*pi); cosValVecOffset = cos((count+10)/stop*2*pi); sinValReal = sin((count+2)/stop*2*pi); cosValImag = cos((count+2)/stop*2*pi); % Create a weekday enumerated value by wrapping the index day = WeekDaysInt(1+mod(count-1,5)); scope(... [count (count-(stop/2))],... % digital vector [sinValVec cosValVec cosValVecOffset],... % analog vector complex((count-(stop/2)),count),... % digital complex complex(sinValReal, cosValImag),... % analog complex day,... % digital enum day... % analog enum ) end
Чтобы закрыть окно логического анализатора и очистить связанные с ним данные, используйте MATLAB
®clear функция.
