Открыть приложение «Конструктор фильтров»
filterDesigner
filterDesigner открывает приложение Конструктор фильтров. Используйте этот инструмент для:
Расчетные фильтры
Фильтры квантования (с установленным программным обеспечением DSP System Toolbox™)
Анализ фильтров
Изменение существующих конструкций фильтров
Создание многоскоростных фильтров (с установленным программным обеспечением DSP System Toolbox)
Реализация моделей Simulink ® с квантованными фильтрами прямой формы (с установленным программным обеспечением DSP System Toolbox)
Преобразование цифровых частот фильтров (с установленным программным обеспечением DSP System Toolbox)
Дополнительные сведения об использовании функций анализа, проектирования и квантования конструктора фильтров см. в разделе Использование конструктора фильтров с программным обеспечением DSP System Toolbox. Общие сведения об использовании конструктора фильтров см. в разделе Использование конструктора фильтров.
При открытии приложения конструктора фильтров и установке программного обеспечения DSP System Toolbox конструктор фильтров включает функции, добавляемые программным обеспечением DSP System Toolbox. С установленным ПО DSP System Toolbox конструктор фильтров позволяет проектировать и анализировать квантованные фильтры, а также преобразовывать квантованные фильтры в различные структуры фильтров, преобразовывать фильтры, проектировать многоскоростные фильтры и реализовывать модели фильтров.

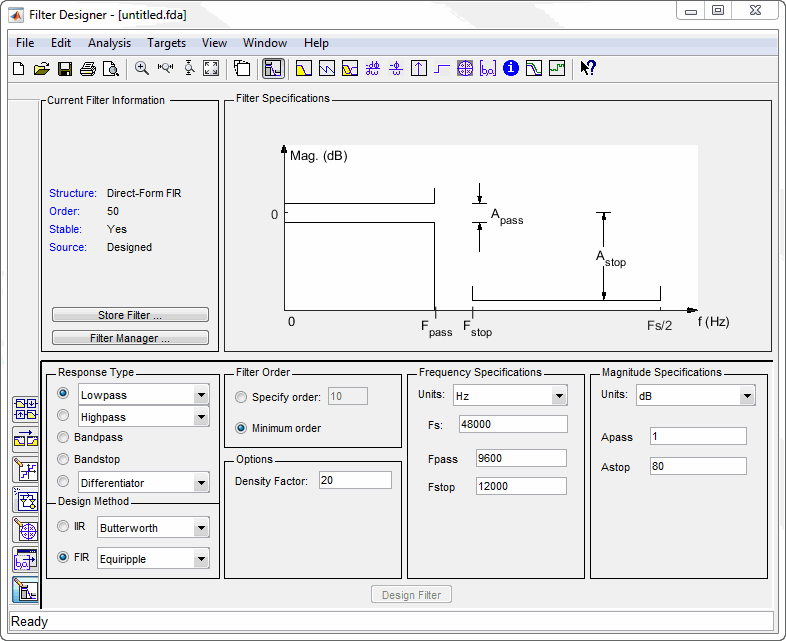

Используйте кнопки на боковой панели, чтобы настроить область дизайна для использования различных инструментов в приложении дизайнера фильтров.

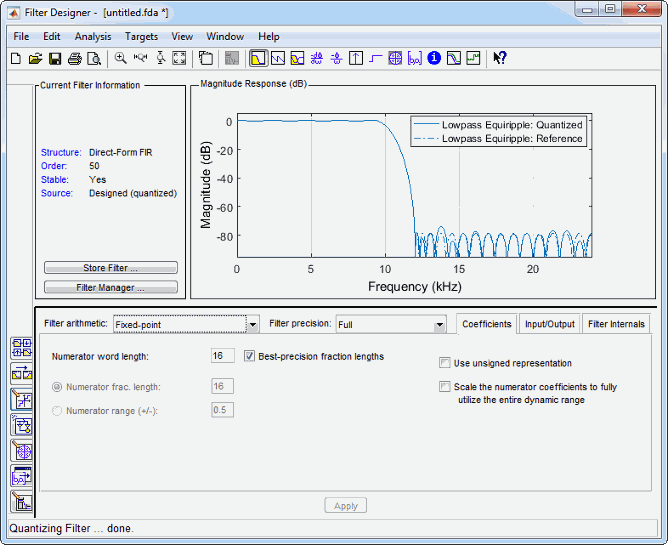

Задать параметры квантования - предоставляет доступ к свойствам квантователей, которые составляют квантованный фильтр. Если щелкнуть Задать параметры квантования (Set Quantization Parameters), появится конструктор фильтров, отображающий опции квантования в нижней части диалогового окна (область проектирования), как показано на рисунке.
Фильтр преобразования (Transform Filter) - при нажатии этой кнопки открывается панель Преобразования частоты (Frequency Transformations), в которой можно использовать цифровые преобразования частоты для изменения амплитудной характеристики фильтра.
Создание многоскоростного фильтра - при нажатии этой кнопки конструктор фильтров переключается в режим разработки многоскоростного фильтра, что позволяет создавать интерполяторы, прореживатели и фильтры изменения дробной скорости.
Реализовать модель - начиная с квантованного фильтра прямой формы, при нажатии этой кнопки создается модель Simulink структуры фильтра в новом окне модели.
Другие опции в строке меню позволяют преобразовать структуру фильтра в новую структуру, изменить порядок сечений второго порядка в фильтре или изменить масштаб, примененный к фильтру, среди многих возможностей.
Раздел «Ввод/вывод» на панели «Установка параметров квантования» filterDesigner приложение поддерживает только подписанные типы данных.
Значение длины слова, заданное параметрами Длина входного слова и Длина выходного слова в разделе Ввод/вывод панели Задать параметры квантования, должно быть 2 или более для поддержки числовых типов со знаком.
