После подготовки проектируемой системы к преобразованию, как описано в разделе Подготовка системы к преобразованию (Prepare System for Conversion), соберите диапазоны для объектов в модели.

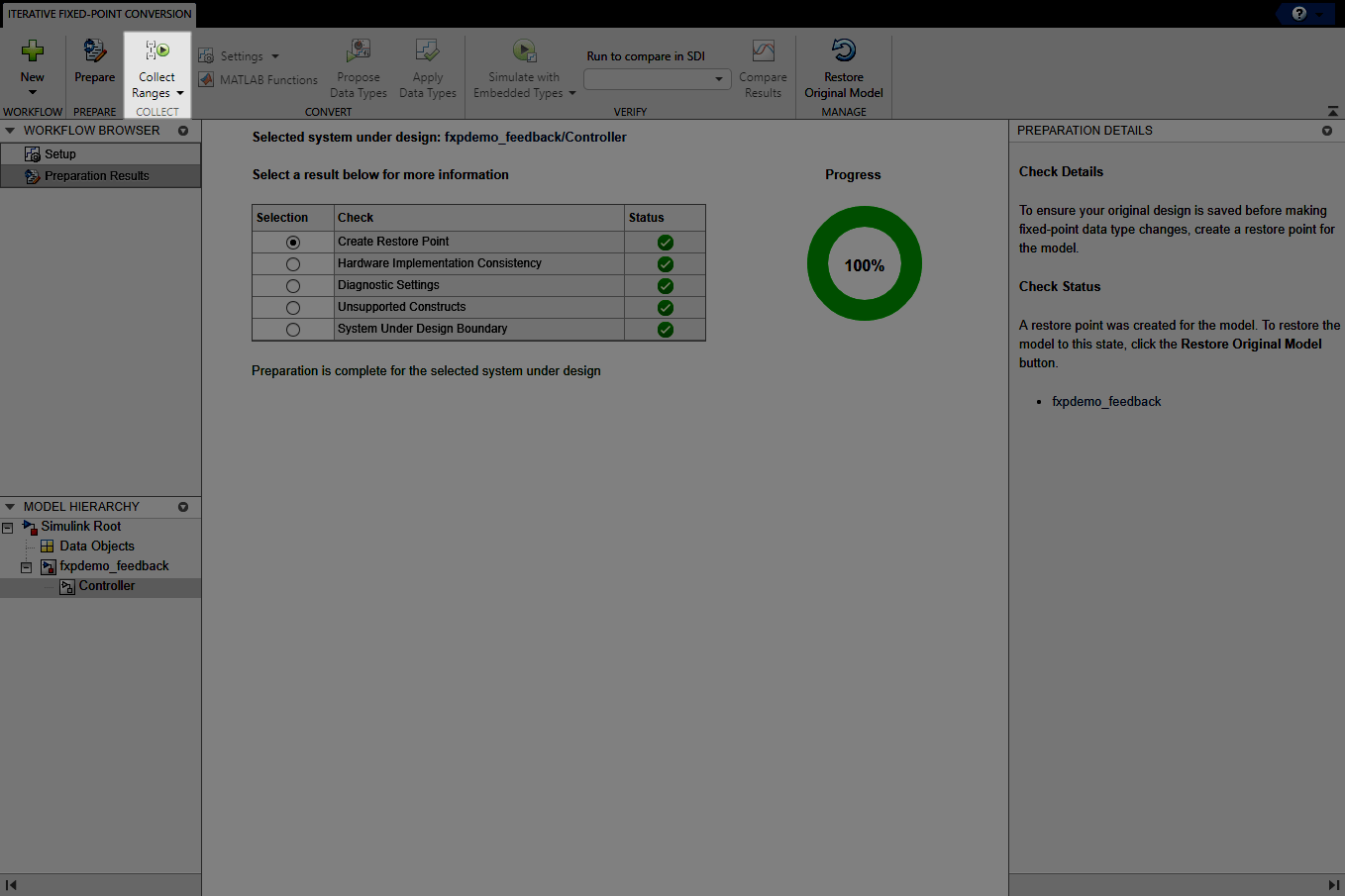

Чтобы собрать диапазоны, нажмите кнопку Собрать диапазоны.
Если выбран сбор диапазонов с помощью моделирования, инструмент «Фиксированная точка» моделирует модель с помощью инструментов для сбора минимальных и максимальных значений для каждого объекта в модели. По умолчанию инструмент «Фиксированная точка» использует текущий набор переопределений типа данных в модели. Можно также переопределить типы данных в модели с помощью двойных или одиночных значений во время моделирования сбора диапазонов. Инструмент отображает результаты моделирования в электронной таблице и выделяет все результаты моделирования, имеющие проблемы, такие как переполнение из-за наложения или насыщения.
Примечание
Переопределение типа данных не применяется к Boolean или enumerated типы данных.
Если вы определили Simulink.SimulationInput с несколькими сценариями моделирования в браузере рабочего процесса отображаются результаты каждого моделирования, а также результаты всех объединенных сценариев моделирования.
Если было решено собирать диапазоны с помощью анализа диапазонов, инструмент «Фиксированная точка» (Fixed-Point) использует указанные диапазоны проектирования для получения диапазонов для остальных объектов в проектируемой системе.
При выборе метода сбора диапазонов с помощью моделирования и анализа диапазонов инструмент Fixed-Point использует объединение диапазонов, собранных с помощью моделирования и деривации.
Если анализ успешно выводит данные диапазона для модели, инструмент «Фиксированная точка» (Fixed-Point) отображает производные минимальные и максимальные значения для блоков в выбранной системе. Прежде чем предлагать типы данных, просмотрите результаты.
Если анализ завершается неуспешно, проверьте сообщения об ошибках и устраните неполадки. См. раздел Решение проблем анализа диапазона.

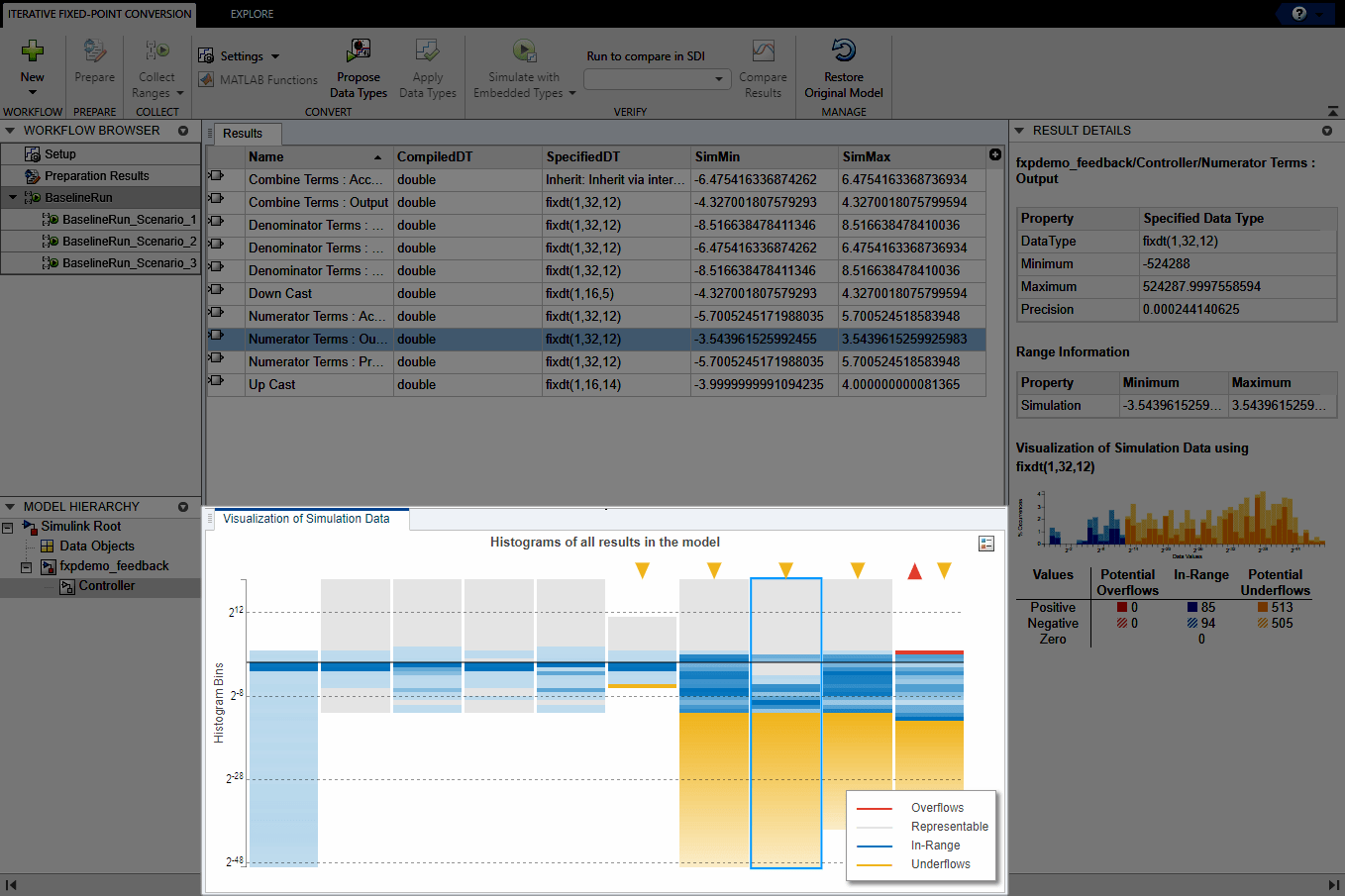

С помощью панели Визуализация данных моделирования (Visualization of Simulation Data) можно просмотреть сводку гистограмм битов, используемых каждым объектом в модели. Каждый столбец в визуализации типа данных представляет гистограмму для одного объекта в модели. Каждый элемент в гистограмме соответствует биту в двоичном слове.
Выбор столбца подсвечивает соответствующий объект модели в электронной таблице инструмента «Фиксированная точка» (Fixed-Point) и заполняет панель «Сведения о результате» (Result Details) более подробной информацией о выбранном результате.
Визуализацию типа данных можно использовать для просмотра сводки диапазонов объектов в модели и для определения источников переполнений, недоливов и неэффективных типов данных. С помощью вкладки «Обзор» инструмента «Фиксированная точка» можно сортировать и фильтровать результаты инструмента на основе дополнительных критериев.
Сведения о следующем шаге процесса преобразования см. в разделе Преобразование типов данных.
