Добавление прозрачности к объектам в осях
alpha задает прозрачность граней для объектов в текущих осях, поддерживающих прозрачность. Определить valuevalue как 'clear' или 'opaque'или в виде числа в диапазоне [0, 1]. Значение 0 делает объекты прозрачными, и значение 1 делает объекты полностью непрозрачными.
alpha изменяет прозрачность для всех объектов изображения, фрагмента, поверхности и рассеяния в осях. Эта опция задает соответствующие свойства альфа-данных для объектов.alphadata
alpha управляет прозрачностью граней сегмента, поверхности и объектов рассеяния в осях. Этот параметр задает facealphaFaceAlpha на объектах участка и поверхности. Для объектов рассеяния устанавливается значение MarkerFaceAlpha и MarkerEdgeAlpha свойства.
alpha управляет интерпретацией значений альфа-данных для всех объектов изображения, фрагмента, поверхности и рассеяния в осях. Этот параметр задает alphadatamappingAlphaDataMapping свойства объектов.
alpha( задает прозрачность для объектов, указанных obj,___)obj. Опция, obj, может предшествовать любому из входных аргументов в предыдущих синтаксисах. Используйте одинарные кавычки вокруг входных аргументов, которые являются символьными массивами, например: alpha(obj,'opaque').
alpha( задает прозрачность для объектов в осях, указанных ax,___)ax, вместо текущих осей. Определить ax в качестве первого входного аргумента. Вы не можете указать оба ax и obj входные данные.
Создание гистограммы и диаграммы разброса. Задайте прозрачность граней для ряда полос и объекта серии разброса как 0.5.
bar(1:10) hold on scatter(10*rand(10,1),10*rand(10,1),'filled','SizeData',200) hold off alpha(.5)
Создание гистограммы и диаграммы разброса. Задайте прозрачность для объекта серии рассеяния как 0.5 не влияя на объект линейчатого ряда.
b = bar(1:10); hold on s = scatter(10*rand(10,1),10*rand(10,1),'filled','SizeData',200); hold off alpha(s,.5)
Создайте диаграмму поверхности. Изменение прозрачности поверхности на основе значений z.
s = surf(peaks);
alpha(s,'z')
Создание изображения. Изменение прозрачности изображения на основе значений цвета. По умолчанию изображение зажимает значения прозрачности в диапазоне от 0 до 1. Значения меньше 0 полностью прозрачны, а значения больше 1 полностью непрозрачны. Вместо этого преобразуйте значения прозрачности для охвата alphamap с помощью alpha scaled команда.
imagesc(peaks) alpha color alpha scaled
alphadata, facealpha, или alphadatamapping аргументыВ R2020b изменилось поведение
Начиная с R2020b, Scatter затрагиваются объекты в осях при вызове alpha функции с помощью alphadata, facealpha, или alphadatamapping аргументы без указания определенного объекта в осях для изменения.
В R2020a и более ранних выпусках alphadata, facealpha, и alphadatamapping аргументы не влияют на Scatter объекты в осях.

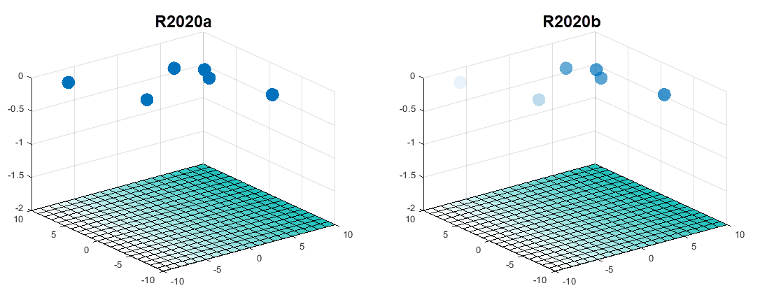

Например, этот код создает график поверхности и график рассеяния, а затем вызывает alpha для изменения прозрачности вдоль размера X. В R2020a график поверхности изменяется только при вызове команды alpha функция. В R2020b затрагиваются оба участка.
[X,Y] = meshgrid(-10:10); Z = ones(21,21) * -2; surf(X,Y,Z) hold on scatter([-8 2 4 -5 5 3],[7 4 2 -1 -7 0],200,'filled') alpha('x')
Предотвратить Scatter от изменения, укажите объект для изменения в качестве первого аргумента alpha функция. Например, чтобы обновить предыдущий код, вызовите surf функция с выходным аргументом s. Затем пройти s в alpha для изменения только Surface объект.
[X,Y] = meshgrid(-10:10); Z = ones(21,21) * -2; s = surf(X,Y,Z) hold on scatter([-8 2 4 -5 5 3],[7 4 2 -1 -7 0],200,'filled') alpha(s,'x')
