Создание осей пользовательского интерфейса для графиков в приложениях
ax = uiaxesUIAxes объект. MATLAB ® вызывает uifigure для создания фигуры.
UIAxes объекты полезны для создания декартовых графиков в apps. Они очень похожи на декартовы Axes объекты, возвращенные axes функция. Таким образом, вы можете пройти UIAxes объект для большинства функций, которые принимают Axes объект. Дополнительные сведения см. в разделе Различия между объектами UIAxes и Axes.
ax = uiaxes(Name,Value)UIAxes значения свойств с использованием одного или нескольких Name,Value аргументы пары.
ax = uiaxes(parent,Name,Value)UIAxes значения свойств с использованием одного или нескольких Name,Value аргументы.
Создайте график линий и график рассеяния в осях пользовательского интерфейса.

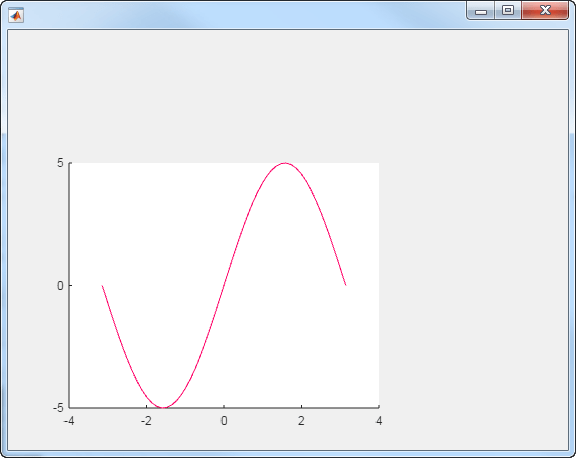

Создайте окно фигуры с осями пользовательского интерфейса и назначьте UIAxes объект к переменной ax. Добавьте линейный график к осям, указав UIAxes объект в качестве первого входного аргумента для plot функция.
fig = uifigure; ax = uiaxes(fig); x = linspace(-pi,pi,50); y = 5*sin(x); plot(ax,x,y)

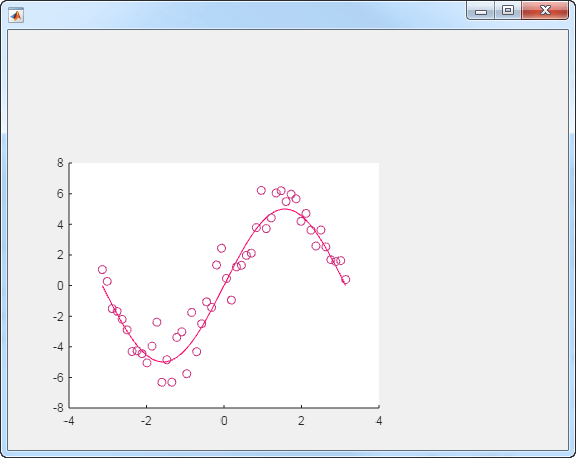

Установите состояние удержания и добавьте график разброса. Укажите UIAxes объект в качестве первого входного аргумента для hold и scatter функции.
hold(ax,'on')
y2 = 5*sin(x) + randn(1,50);
scatter(ax,x,y2)

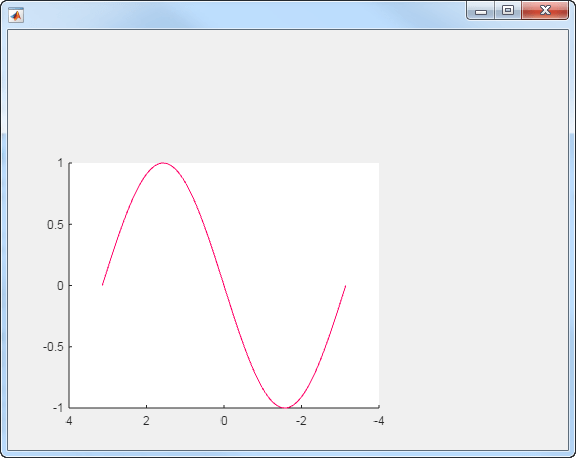

Измените внешний вид осей пользовательского интерфейса, задав свойства с помощью аргументов пары имя-значение. Например, измените направление оси X на противоположное с помощью XDir пара имя-значение.
fig = uifigure; ax = uiaxes(fig,'XDir','reverse'); x = linspace(-pi,pi); y = sin(x); plot(ax,x,y)
Можно также задать свойства после создания осей с помощью точечных обозначений. Например, измените направление оси Y, используя точечную нотацию для доступа к YDir собственность.

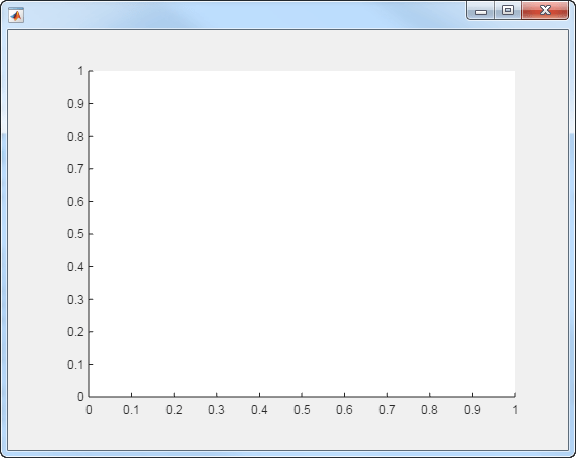

ax.YDir = 'reverse';Укажите положение осей пользовательского интерфейса, установив Position собственность. Укажите положение в пикселях.
fig = uifigure;
ax = uiaxes(fig,'Position',[10 10 550 400]);

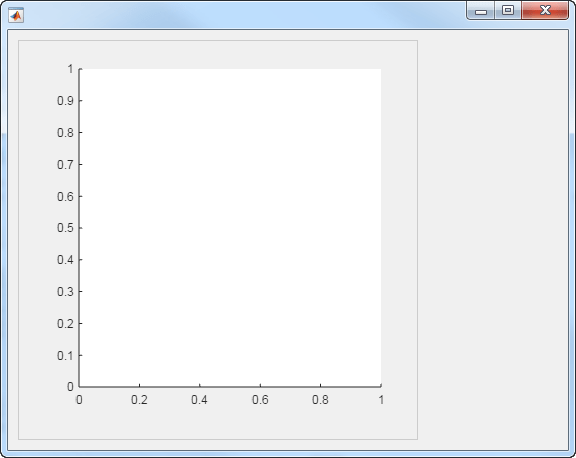

Добавление осей пользовательского интерфейса на панель в окне фигуры. Укажите положение панели и осей в пикселях.
fig = uifigure; p = uipanel(fig,'Position',[10 10 400 400]); ax = uiaxes(p,'Position',[10 10 390 390]);
parent - Родительский контейнерFigure объект | Panel объект | Tab объект | GridLayout объект | TiledChartLayout объектРодительский контейнер, указанный как Figure, Panel, Tab, GridLayout, или TiledChartLayout объект. Если контейнер не указан, MATLAB вызывает uifigure для создания новой функции Figure объект, который служит родительским контейнером.
Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.
'Xscale','linear','YScale','log'Список свойств здесь является только подмножеством. Полный список см. в разделе Свойства UIAxes.
Масштаб оси, заданный как одно из этих значений.
| Стоимость | Описание | Результат |
|---|---|---|
'linear' | Линейный масштаб Пример:
|  |
'log' | Шкала журнала Пример:
Примечание В некоторых случаях оси могут исключать координаты:
|  |
Стиль линий сетки, указанный в этой таблице в качестве одного из стилей линий.
| Стиль линии | Описание | Результирующая линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Пунктирная линия |
|
'none' | Без строки | Без строки |
Для отображения линий сетки используйте grid on или установите XGrid, YGrid, или ZGrid свойство для 'on'.
Пример: ax.GridLineStyle = '--'
Размер и расположение осей, включая метки и поля, указанные как четырехэлементный вектор формы [left bottom width height]. Это свойство эквивалентно OuterPosition собственность. Вектор определяет прямоугольник, охватывающий внешние границы осей. Значения измеряются в единицах, указанных Units , которое по умолчанию равно пикселам.
left и bottom элементы определяют положение прямоугольника, измеренное от нижнего левого угла родительского контейнера.
width и height определите размер прямоугольника.
Если вы хотите указать положение и счет для текста вокруг осей, то установите либо Position или OuterPosition собственность. На этих рисунках показаны области, определенные Position (или OuterPosition) синим, и InnerPosition красным цветом.
| 2-D Вид осей | 3-D Вид осей |
|---|---|
|
|
Примечание
Установка этого свойства не действует, если родительским контейнером является TiledChartLayout.
