Используйте мастер заполнения элементов для заполнения и оптимизации значений в таблицах посредством ссылки на модель или данные. Можно заполнить сразу несколько таблиц с помощью мастера, а можно Заполнить (Fill) из верхнего узла элемента или из любого узла таблицы в элементе. Используйте команду Заполнить (Fill) в верхнем узле элемента, чтобы откалибровать весь элемент, то есть заполнить все значения таблицы с помощью ссылки на модель.
Перед использованием мастера заполнения элементов:
Проект должен содержать элемент и модель или набор данных.
Инициализируйте таблицы, если стратегия не импортирована с уже инициализированными таблицами.
При заполнении таблицы элементов мастер заполнения элементов оптимизирует значения таблицы для минимизации суммарной квадратной ошибки между значениями элемента и моделью. Эта процедура оптимизирует соответствие стратегии и модели. При использовании команды «Заполнить» значения помещаются в таблицу. Процесс оптимизации сдвигает значения ячеек вверх и вниз, чтобы минимизировать общую ошибку между интерполяцией между моделью и стратегией.
Для заполнения таблиц элементов:
Выберите «Элемент» > «Элемент заполнения», чтобы открыть мастер заполнения элементов.

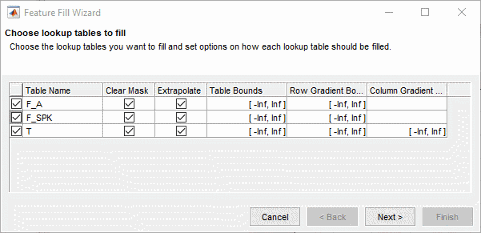

Выберите таблицы для заполнения. Установите флажки в таблицах, которые требуется заполнить. Для каждой таблицы можно задать эти параметры.
| Выбор | Описание |
|---|---|
Очистить маску | Выберите для удаления любой маски таблицы. Toolbox™ Калибровка на основе модели (Model-Based Calibration) добавляет заполненные ячейки таблицы в маску таблицы и использует весь mas для экстраполяции. |
Экстраполировать | Выберите для экстраполяции по всей таблице после заполнения ячеек. Экстраполяция основана на заполненных ячейках маски и любых заблокированных ячейках. |
Границы таблицы | Установите границы для значений таблицы. |
Границы градиента строк Границы градиента столбцов | Задайте границы градиента (уклона) между строками и столбцами. Например, ввод |

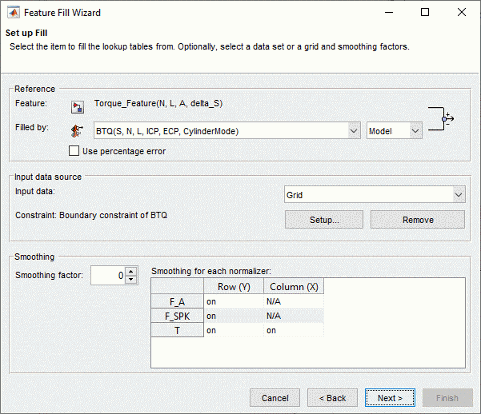

Настройте заполнение элемента.
| Параметр | Описание |
|---|---|
Ссылка | Укажите модель или столбец набора данных для заполнения элемента. По умолчанию при заполнении элемента используется абсолютная ошибка. Чтобы использовать процентную ошибку, выберите Использовать процентную ошибку. |
Источник входных данных | Для параметра «Входные данные» укажите одно из следующих значений: В поле Ограничение (Constraint) можно щелкнуть Настройка (Setup), чтобы создать ограничение. Ограничения ограничивают входную сетку или значения набора данных, которые CAGE использует для заполнения элемента. По умолчанию панель инструментов задает ограничение для граничной модели, связанной с главной моделью. |
Сглаживание | Задайте коэффициент сглаживания для осей таблицы. При заполнении элемента набором данных укажите коэффициент сглаживания. Коэффициент сглаживания применяется ко всем таблицам заливки CAGE. Коэффициент сглаживания накладывает штраф за сглаживание на оптимизацию. Штраф за плавность использует вторую производную, чтобы избежать резких скачков между соседними табличными значениями. |

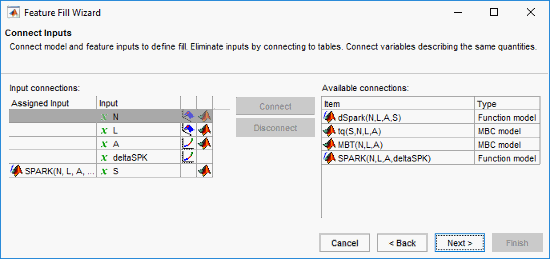

Подключите входные данные модели и элемента для определения заполнения элемента.
Нажмите кнопку Далее.

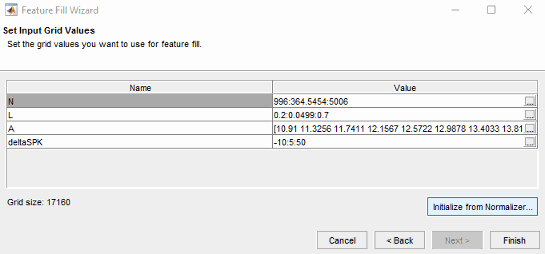

Задайте значения сетки, которые необходимо использовать для заполнения элемента.
При необходимости можно щелкнуть Инициализировать из нормализатора (Initialize From Normalizer), чтобы использовать точки останова нормализатора в качестве значения переменной. В диалоговом окне «Выбор нормализатора» можно также выбрать перемежение значений между точками останова. Перемежение значений может минимизировать ошибку интерполяции путем добавления значений между каждым значением нормализатора. Таким образом можно создать сетку из большего количества точек, чем ячейки таблицы, для оптимизации. Выберите нормализаторы в диалоговом окне, чтобы использовать эти точки останова в качестве значения.
Нажмите кнопку Готово (Finish), чтобы заполнить таблицы.
CAGE оценивает модель по указанному количеству точек сетки, затем вычисляет суммарную квадратную ошибку между этой моделью сетки и значениями элемента. Если зависимости градиента отсутствуют, CAGE использует lsqnonlin для корректировки значений таблицы до минимизации ошибки. При наличии ограничений градиента для указания градиента таблицы в каждой ячейке CAGE использует fmincon.
После заполнения элементов мастер заполнения элементов сохраняет настройки. Можно запустить сохраненные параметры заполнения и управлять ими на панели «Параметры заполнения элементов». При импорте новых моделей CAGE повторно использует сохраненные настройки для заполнения элемента.
| Кому | Выбрать |
|---|---|
Определение новых параметров заливки, начиная с значений по умолчанию | Выберите «Элемент» > «Новый параметр заливки». |
Повторный запуск всех сохраненных параметров заполнения в элементе | Выберите «Элемент» > «Выполнить все настройки заливки». |
Копирование и изменение некоторых сохраненных параметров | Выберите «Элемент» > «Создать дубликат выбранной заливки». |
Удаление всех сохраненных параметров заливки для выбранного элемента | Выберите «Элемент» > «Очистить все параметры заливки». |
