Привод двойного действия (G-IL)

Линейный привод с изотермической жидкостной и газовой камерами

  • Библиотека:
  • Интерфейсы/исполнительные механизмы сети Simscape/Fluids/Fluid Network

  • Double-Acting Actuator (G-IL) block

Описание

Блок привода двойного действия (G-IL) моделирует изотермическую жидкостную камеру и газовую камеру, разделенные поршневой пластиной. Срабатывание поршня регулируется перепадом давления между камерами. Движение поршня, когда он близок к полному удлинению или полной уборке, ограничивается одной из трех моделей жесткой остановки.

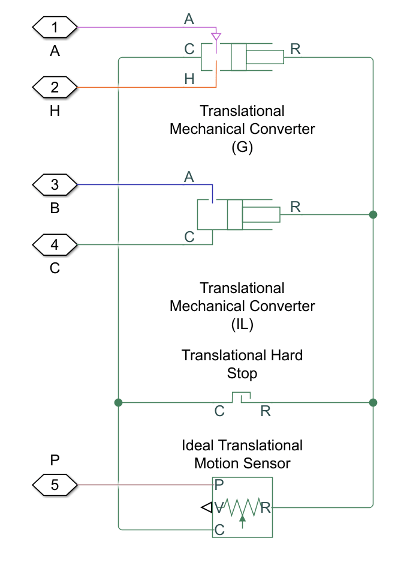

Порт А является входом для изотермической жидкости, а порт В является входом для газа. Соедините элементы для передачи тепла между газовой камерой и окружающей средой с портом H. Порт C действует как механический поступательный эталон для корпуса привода. Порт R связан с поршнем привода. Положение поршня сообщается в порту P.

Смещение

Смещение поршня измеряется как положение в отверстии R относительно отверстия C. Механическая ориентация определяет направление перемещения поршня. Перемещение поршня нейтрально, или 0, когда объем камеры равен мертвому объему камеры. При приеме смещения в качестве входа убедитесь, что производная положения равна скорости поршня. Это происходит автоматически, когда входные данные поступают от соединения блока поступательного многофакторного интерфейса к соединению Simscape Multibody.

Модель жесткого останова

Чтобы избежать механического повреждения поршня, когда он полностью выдвинут или полностью убран, исполнительный механизм обычно демонстрирует нелинейное поведение, когда поршень приближается к этим пределам. Блок привода двойного действия (G-IL) моделирует это поведение с помощью выбора из трех моделей жесткого упора, которые моделируют соответствие материала с помощью системы демпфера пружины. Модели жесткого останова:

  • Stiffness and damping applied smoothly through transition region, damped rebound.

  • Full stiffness and damping applied at bounds, undamped rebound.

  • Full stiffness and damping applied at bounds, damped rebound.

Сила жесткой остановки моделируется, когда поршень находится на верхней или нижней границе. Граничная область находится в пределах переходной области хода поршня или начального перемещения поршня. За пределами этой области FHardStop = 0.

Дополнительные сведения об этих настройках см. на странице Блок поступательного жесткого останова.

Порты

Сохранение

развернуть все

Входное отверстие в жидкостную камеру.

Входное отверстие в газовую камеру.

Механическое отверстие для сохранения поступательного движения, связанное с исходной скоростью и силой исполнительного механизма.

Механическое поступательное защитное отверстие, связанное со скоростью и силой поршня.

Теплопередача в газовую камеру или из газовой камеры.

Продукция

развернуть все

Положение поршня в м, возвращаемое как физический сигнал.

Параметры

развернуть все

Конфигурация

НАПРАВЛЕНИЕ ПЕРЕМЕЩЕНИЯ ПОРШНЯ. Pressure at A causes positive displacement of R relative to C соответствует удлинению поршня, когда разность давлений между камерами А и В положительная. Pressure at A causes negative displacement of R relative to C соответствует уборке поршня при положительном перепаде давления между камерами А и В.

Максимальное расстояние хода поршня.

Положение поршня в начале моделирования.

Коэффициент жесткости поршня.

Коэффициент демпфирования поршня при движении вблизи концов поршня.

Выбор модели для усилия на поршень при полном удлинении или полной уборке. Дополнительные сведения см. в разделе Блок поступательного жесткого останова.

Диапазон применения модели силы жесткой остановки. Вне диапазона максимального удлинения поршня и максимального втягивания поршня модель жесткого упора не применяется и дополнительное усилие на поршень отсутствует.

Зависимости

Чтобы включить этот параметр, задайте для параметра Модель жесткого останова значение Stiffness and damping applied smoothly through transition region, damped rebound.

Изотермическая жидкая сторона

Площадь поперечного сечения штока поршня в камере А.

Открыть объем в жидкостной камере, когда поршень полностью убран.

Следует ли моделировать какое-либо изменение плотности жидкости из-за сжимаемости жидкости. Если для параметра «Сжимаемость жидкости» установлено значение On, изменения, обусловленные массовым расходом в блок, вычисляются в дополнение к изменениям плотности, обусловленным изменениями давления. В библиотеке изотермической жидкости все блоки вычисляют плотность как функцию давления.

Начальное давление жидкости для сжимаемых жидкостей.

Зависимости

Чтобы включить этот параметр, задайте для параметра Динамическая сжимаемость жидкости значение On.

Опорное давление окружающей среды. Atmospheric pressure установка давления окружающей среды 0,101325 МПа.

Определяемое пользователем давление на окружающую среду.

Зависимости

Чтобы включить этот параметр, установите для параметра Environment pressure specification значение Specified pressure.

Газовая сторона

Площадь поперечного сечения штока поршня в камере В.

Площадь поперечного сечения в порту B.

Открыть объем в газовой камере, когда поршень полностью убран.

Начальное давление в газовой камере.

Начальная температура в газовой камере.

Опорное давление окружающей среды. Atmospheric pressure установка давления окружающей среды 0,101325 МПа.

Определяемое пользователем давление на окружающую среду.

Зависимости

Чтобы включить этот параметр, установите для параметра Environment pressure specification значение Specified pressure.

Представлен в R2020a
