Гидроклапан одностороннего действия
Приводы клапанов
Используйте гидравлический блок однонаправленного привода клапана в качестве пилотного привода для клапанов управления направлением, давлением или потоком в тех случаях, когда можно пренебречь всеми силами, за исключением силы пружины и расхода потока.

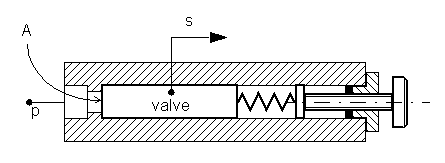

Исполнительный механизм состоит из поршня и пружины. Пружина, которая может быть предварительно нагружена, стремится удерживать поршень в исходном положении. Когда давление, приложенное к поршню, создает достаточное усилие для преодоления предварительной нагрузки пружины, поршень перемещается в противоположное положение до тех пор, пока не достигнет максимального хода.
Исполнительный механизм моделируется в соответствии со следующими уравнениями:
· A
Fpr
orfor F > = Fmax
где
| p | Давление, приложенное к поршню |
| s | Перемещение поршня |
| A | Площадь поршня |
| F | Мгновенное усилие пружины |
| Fpr | Сила предварительного нагружения пружины |
| Fmax | Усилие пружины при максимальном перемещении поршня |
| удар | Ход поршня |
| или | Ориентация привода по отношению к глобально назначенному положительному направлению. Если давление, приложенное к порту X, перемещает поршень в положительном направлении или равно 1. Если давление, приложенное к порту X, перемещает поршень в отрицательном направлении или равно -1. |
Соединение X является гидравлическим консервационным отверстием, связанным с клапанной камерой. Соединение Р представляет собой физический сигнальный порт, выход которого соответствует перемещению поршня. Давление, приложенное к порту X, перемещает поршень в положительном или отрицательном направлении в зависимости от значения параметра ориентации исполнительного механизма.
Никакие нагрузки, такие как инерция, трение, гидравлическая сила и так далее, не учитываются. Единственной рассматриваемой силой является сила пружины.
Расход потока, связанный с движением поршня, утечкой или сжимаемостью жидкости, не учитывается.
Эффективная площадь поршня. Значение по умолчанию: 2e-4 м ^ 2.
Усилие предварительного нагружения пружины. Значение по умолчанию: 20 N.
Усилие, необходимое для перемещения поршня на максимальный ход. Значение по умолчанию: 70 N.
Ход поршня. Значение по умолчанию: 5e-3 м.
Указывает ориентацию привода по отношению к глобально назначенному положительному направлению. Привод может быть установлен двумя различными способами в зависимости от того, перемещается ли поршень в положительном или отрицательном направлении при приложении давления на его входе. Если давление, приложенное к порту X, перемещает поршень в отрицательном направлении, установите для параметра значение Acts in negative direction. Значение по умолчанию: Acts in positive direction.
Блок имеет следующие порты:
XПорт гидравлической экономии, связанный с клапанной камерой.
PФизический сигнальный порт, который выдает перемещение поршня.

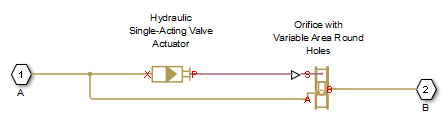

В следующем примере показана модель клапана сброса давления, построенного с использованием гидравлического привода клапана одинарного действия и диафрагмы с блоками круглых отверстий переменной площади.
