Струйный жидкостно-жидкостный насос
Насосы и двигатели

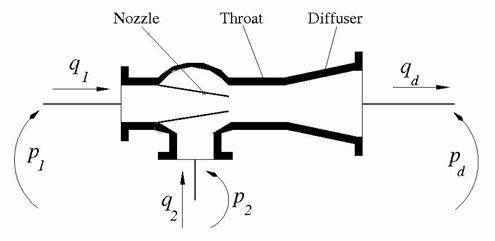

Блок струйного насоса представляет собой струйный жидкостно-жидкостный насос, состоящий из сопла, горловины и диффузора, как показано на следующей иллюстрации.
Модель основана на следующих уравнениях, описанных в [1]:
| (1) |
| p0) | (2) |
| (1 + Kth + Kdi + a2)) | (3) |
AnAth
− bb
ρq122An2
q2q1
где
| q1 | Расход первичного потока, перекачиваемого через сопло |
| q2 | Расход вторичного потока |
| qd | Расход на выходе |
| p1 | Давление на входе в сопло |
| p2 | Давление на входе вторичного расхода |
| p0 | Давление на входе в горловину |
| фунт | Давление на выходе из насоса |
| Один | Площадь сопла |
| Ath | Область горла |
| a | Коэффициент площади диффузора, Ат/Ад |
| Объявление | Площадь выхода диффузора |
| Kn | Коэффициент гидравлических потерь сопла |
| Кен | Коэффициент гидравлических потерь на входе в горловину |
| Kth | Коэффициент гидравлических потерь горловины |
| Kdi | Коэффициент гидравлических потерь диффузора |
| ρ | Плотность жидкости |
Уравнение 1 описывает сопло, уравнение 2 - вход горловины, а уравнение 3 - комбинацию горловины и диффузора. Уравнения соответствуют стандартной конфигурации насоса, где все продольные размеры соответствуют установленным эмпирически определенным значениям. Для получения дополнительной информации см. [1].
Параметры насоса тесно связаны между собой, и для определения их исходных значений рекомендуется методика, описанная в [1].
Модель основана на одномерной теории.
Первичный и вторичный потоки поступают в смесительную горловину с равномерным распределением скорости, а смешанный поток выходит из диффузора с равномерным распределением скорости.
Текучая среда в первичном и вторичном потоках одинакова.
Предполагается, что текучая среда несжимаема и не содержит газа.
Площадь поперечного сечения сопла. Параметр должен быть больше нуля. Значение по умолчанию: 1 см ^ 2.
Площадь поперечного сечения горла. Площадь горловины обычно в два-четыре раза больше площади сопла. Значение по умолчанию: 4 см ^ 2.
Соотношение между площадью входного и выходного диффузоров. Для стандартного насоса с включенным угловым диффузором 5-7 ° соотношение близко к 0,2. Параметр должен быть больше или равен нулю. Значение по умолчанию: 0.224.
Коэффициент гидравлических потерь на трение в сопле. Параметр должен быть больше нуля. Значение по умолчанию: 0.05.
Коэффициент потери гидравлического трения на входе в горловину. Параметр должен быть больше нуля. Значение по умолчанию: 0.005.
Коэффициент потери гидравлического трения в горловине. Параметр должен быть больше нуля. Значение по умолчанию: 0.1.
Коэффициент потери гидравлического трения в диффузоре. Параметр должен быть больше нуля. Значение по умолчанию: 0.1.
Параметры, определяемые типом рабочей жидкости:
Плотность жидкости
Для задания свойств жидкости используйте блок «Гидравлическая жидкость» или блок «Пользовательская гидравлическая жидкость».
Блок имеет следующие порты:
AПорт гидравлической экономии, связанный с входом сопла (вход первичного потока).
SПорт гидравлической экономии, связанный с всасыванием насоса (вход вторичного потока).
PПорт гидравлической экономии, связанный с выходом насоса.
NВнутренний невидимый гидравлический консервационный порт, связанный с входным участком горловины насоса. Переменные, связанные с портом, можно просмотреть путем регистрации данных моделирования. Дополнительные сведения см. в разделе Ведение журнала данных.
Пример скважины с струйным насосом представляет скважинную струйную насосную установку, состоящую из надводного центробежного насоса и струйного насоса, установленного в скважине ниже уровня воды.
[1] И. Дж. Карассич, Дж. П. Messina, P. Cooper, C.C. Heald, Pump Handbook, Четвертое издание, McGraw-Hill, NY, 2008
