Аккумулятор с пружиной, используемой для хранения энергии в системе изотермической жидкости
Simscape/Жидкости/Изотермическая жидкость/Резервуары и аккумуляторы
Этот блок моделирует аккумулятор с пружинным зарядом в изотермической жидкостной сети. Аккумулятор состоит из предварительно нагруженной пружины и жидкостной камеры.
Когда давление жидкости на входе в аккумулятор становится больше давления предварительной нагрузки, жидкость поступает в аккумулятор и сжимает пружину. Снижение давления жидкости вызывает декомпрессию пружины и выпуск накопленной жидкости в систему. Движение сепаратора ограничено жесткой остановкой, когда объем жидкости равен нулю, и когда объем жидкости находится на емкости камеры для жидкости.
Сопротивление впускной жидкости и свойства пружины, такие как инерция пружины и демпфирование, не моделируются. Предполагается, что давление пружины является линейным по отношению к объему жидкости. Расход является положительным, если жидкость поступает в аккумулятор.

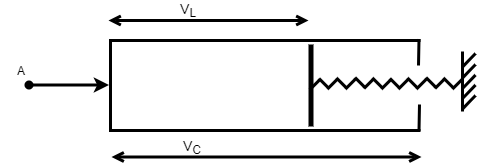

На этой схеме представлен подпружиненный аккумулятор.
VL | Объем жидкости в аккумуляторе. |
VC | Емкость жидкостной камеры |
pmax | Давление на полную мощность |
pI | Давление жидкости в жидкостной камере, равное давлению на входе в аккумулятор. |
pHS | Жесткое контактное давление. |
Kstiff | Коэффициент жесткости жесткого упора. |
Kspring | Усиление пружины. |
A | Массовый расход жидкости, поступающей в порт A. |
ρI | Плотность жидкости в жидкостной камере. |
Сохранение массы представлено следующим уравнением.
где
Сохранение импульса представлено следующим уравнением.
pHS
где
KspringVL
Вкладка «Переменные» используется для установки приоритетов и начальных целевых значений для переменных блока перед моделированием. Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.
