Рассмотрим модель для целей этого примера с именем modelWithLink, который содержит некоторые гидравлические блоки и ссылочную модель, referenceModel, который также содержит гидроблоки. Чтобы сохранить ссылку, преобразуйте modelWithLink модель вместе со ссылочной моделью путем указания их имен в списке файлов:

convertedFiles = hydraulicToIsothermalLiquid({'modelWithLink' 'referenceModel'})

convertedFiles =

  2×1 cell array

    {'modelWithLink_converted' }
    {'referenceModel_converted'}

Дополнительные сведения о процессе преобразования см. в разделе Преобразование списка файлов.

Просмотрите отчет HTML и сравните результаты моделирования преобразованных моделей с исходными моделями, чтобы убедиться, что результаты соответствуют ожидаемым. Также рекомендуется сохранять резервные копии исходных гидравлических моделей перед восстановлением имен исходных файлов, поскольку функция постобработки перезаписывает исходные файлы.

Восстановите исходные имена файлов:

finalFiles = hydraulicToIsothermalLiquidPostProcess(convertedFiles)

Функция выдает предупреждение:

Warning: Existing files will be overwritten. Press OK in dialog box to proceed:
C:\Work\HtoIL\modelWithLink.slx
C:\Work\HtoIL\Reference Systems\referenceModel.slx
> In hydraulicToIsothermalLiquidPostProcess_private
In hydraulicToIsothermalLiquidPostProcess (line 30)

Просмотрите список файлов, убедитесь в наличии резервных копий и нажмите кнопку «ОК».

Функция переименовывает файлы и связь между ними и возвращает список измененных файлов:

finalFiles =

  2×1 cell array

    {'C:\Work\HtoIL\modelWithLink.slx'                   }
    {'C:\Work\HtoIL\Reference Systems\referenceModel.slx'}

Эти файлы теперь имеют свои оригинальные названия, но они содержат изотермические жидкие блоки вместо гидравлических.

Рассмотрим папку с именем в этом примере topFolder для ясности, она содержит подпапки с пользовательскими библиотеками Simulink, ссылочными моделями и подсистемами и моделями, некоторые с гидравлическими блоками, а некоторые без.

Перед преобразованием файлов убедитесь, что topFolder и все его подпапки находятся на пути MATLAB:

addpath(genpath('topFolder'))

Преобразовать все файлы в topFolder и его подпапки:

convertedFiles = hydraulicToIsothermalLiquid('topFolder')

convertedFiles =

  5×1 cell array

    {'model_converted'             }
    {'custom_Library1_converted'   }
    {'custom_Library2_converted'   }
    {'referenceModel_converted'    }
    {'referenceSubsystem_converted'}

Инструмент преобразования формирует новое имя модели путем добавления _converted к имени исходной модели и сохраняет каждую преобразованную модель в той же папке, что и исходную.

Обратите внимание, что инструмент не создал _converted файл для modelWithoutHydraulicBlocks и не вернул свое имя в convertedFiles массив ячеек, поскольку эта модель не содержит гидравлических блоков.

Просмотрите отчет HTML и сравните результаты моделирования преобразованных моделей с исходными моделями, чтобы убедиться, что результаты соответствуют ожидаемым. Также рекомендуется сохранять резервные копии исходных гидравлических моделей перед восстановлением имен исходных файлов, поскольку функция постобработки перезаписывает исходные файлы.

Восстановите исходные имена файлов:

finalFiles = hydraulicToIsothermalLiquidPostProcess('topFolder')

Функция выдает предупреждение:

Warning: Existing files will be overwritten. Press OK in dialog box to proceed:
C:\Work\HtoIL\topFolder\model.slx
C:\Work\HtoIL\topFolder\Libraries\custom_Library1.slx
C:\Work\HtoIL\topFolder\Libraries\custom_Library2.slx
C:\Work\HtoIL\topFolder\Reference Systems\referenceModel.slx
C:\Work\HtoIL\topFolder\Reference Systems\referenceSubsystem.slx
> In hydraulicToIsothermalLiquidPostProcess_private
In hydraulicToIsothermalLiquidPostProcess (line 30)

Просмотрите список файлов, убедитесь в наличии резервных копий и нажмите кнопку «ОК».

Функция переименовывает файлы и связи между ними и возвращает список измененных файлов:

finalFiles =

  5×1 cell array

    {'C:\Work\HtoIL\topFolder\model.slx'                               }
    {'C:\Work\HtoIL\topFolder\Libraries\custom_Library1.slx'           }
    {'C:\Work\HtoIL\topFolder\Libraries\custom_Library2.slx'           }
    {'C:\Work\HtoIL\topFolder\Reference Systems\referenceModel.slx'    }
    {'C:\Work\HtoIL\topFolder\Reference Systems\referenceSubsystem.slx'}

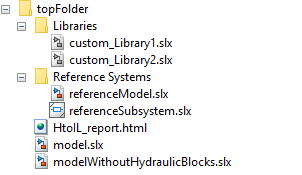

Вот как структура файла в topFolder после последующей обработки:

Все пользовательские библиотеки Simulink, ссылочные модели и подсистемы, а также модели, которые были изменены во время преобразования, теперь имеют свои исходные имена, но содержат изотермические жидкие блоки вместо гидравлических блоков.
