Реализовать преобразование abc в αβ0
Simscape / Электрический / Контроль / Математические Преобразования
Блок преобразования Кларка преобразует компоненты временной области трехфазной системы в опорном кадре abc в компоненты в опорном кадре стационарного ɑβ0. Блок может сохранять активные и реактивные мощности с мощностями системы в опорном кадре abc, реализуя инвариантную версию мощности преобразования Кларка. Для сбалансированной системы нулевая составляющая равна нулю.
На рисунках показаны:
Направление магнитных осей обмоток статора в абс-системе координат и неподвижной ɑβ0 системе координат
Эквивалентные ɑ, β и нулевые компоненты в стационарной системе отсчета

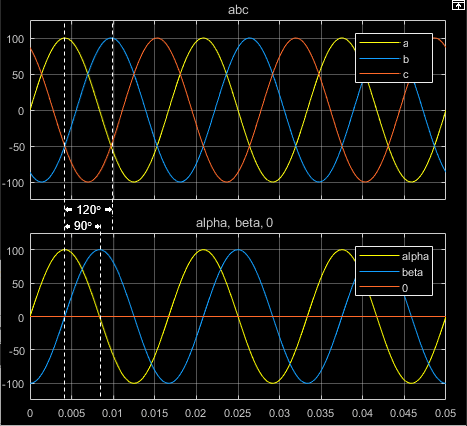

Время отклика отдельных компонентов эквивалентных сбалансированных систем abc и ɑβ0
Блок реализует преобразование Кларка как
32121212] [abc],
где:
a, b и c - компоненты трехфазной системы в опорном кадре abc.
α и β - компоненты двухосной системы в стационарной системе отсчета.
0 - нулевая составляющая двухосной системы в стационарной системе координат.
Блок реализует инвариантную версию мощности преобразования Кларка как
32121212] [abc].
[1] Краузе, П., О. Васынчук, С. Д. Судхофф и С. Пекарек. Анализ электрических машин и приводных систем. Piscatawy, NJ: Wiley-IEEE Press, 2013.
