Реализация αβ0 для преобразования abc
Simscape / Электрический / Контроль / Математические Преобразования
Блок обратного преобразования Кларка преобразует альфа, бета и нулевые компоненты временной области в стационарном опорном кадре в трехфазные компоненты в abc опорном кадре. Блок может сохранять активную и реактивную мощности с мощностями системы в стационарном опорном кадре, реализуя инвариантную версию мощности обратного преобразования Кларка. Если нулевая составляющая равна нулю, компоненты в трехфазной системе сбалансированы.
На рисунках показаны:
Сбалансированные компоненты ɑ, β и нуля в стационарной системе отсчета
Направление магнитных осей обмоток статора в неподвижном ɑβ0 опорном кадре и abc опорном кадре

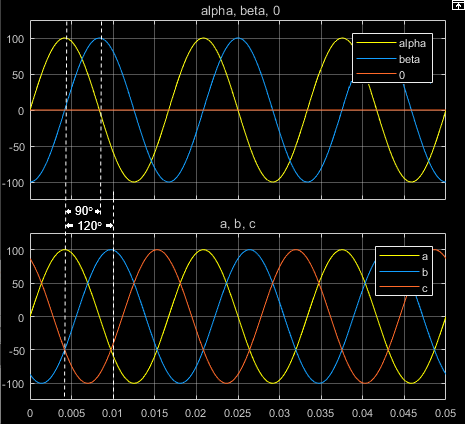

Время отклика отдельных компонентов эквивалентных сбалансированных систем ɑβ0 и abc
Блок реализует обратное преобразование Кларка как
321] [αβ0]
где:
α и β - компоненты стационарной системы отсчета.
0 - нулевая составляющая в стационарном опорном кадре.
a, b и c - компоненты трехфазной системы в опорном кадре abc.
Блок реализует эту инвариантную версию мощности обратного преобразования Кларка как
3212] [αβ0]
[1] Краузе, П., О. Васынчук, С. Д. Судхофф и С. Пекарек. Анализ электрических машин и приводных систем. Piscatawy, NJ: Wiley-IEEE Press, 2013.
