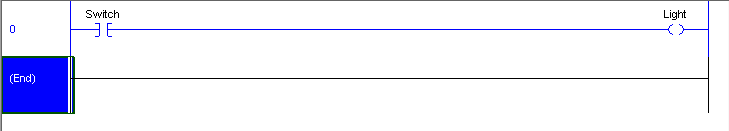

В следующем примере показано, как импортировать простую схему многозвенной цепи из файла L5X (simpleXIC.L5X) в среду Simulink и создать для нее код тестового стенда. Файл L5X многозвенной цепи был создан с использованием среды IDE RSLogix™ 5000 и содержит AOI с именем simpleXIC с контактом и катушкой в виде выключателя и светильника. Ниже приведен снимок структуры многозвенной цепи.

Используйте plcladderimport для импорта многозвенной цепи в Simulink.

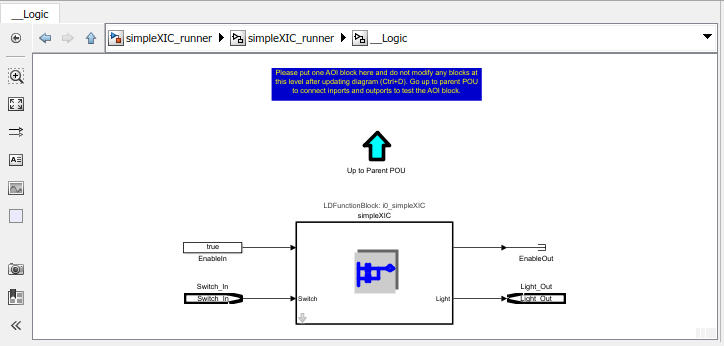

Импортированная модель содержит блок AOI Runner с именем simpleXIC_runner, за которым следует блок функции диаграммы многозвенной цепи (AOI) с именем simpleXIC.

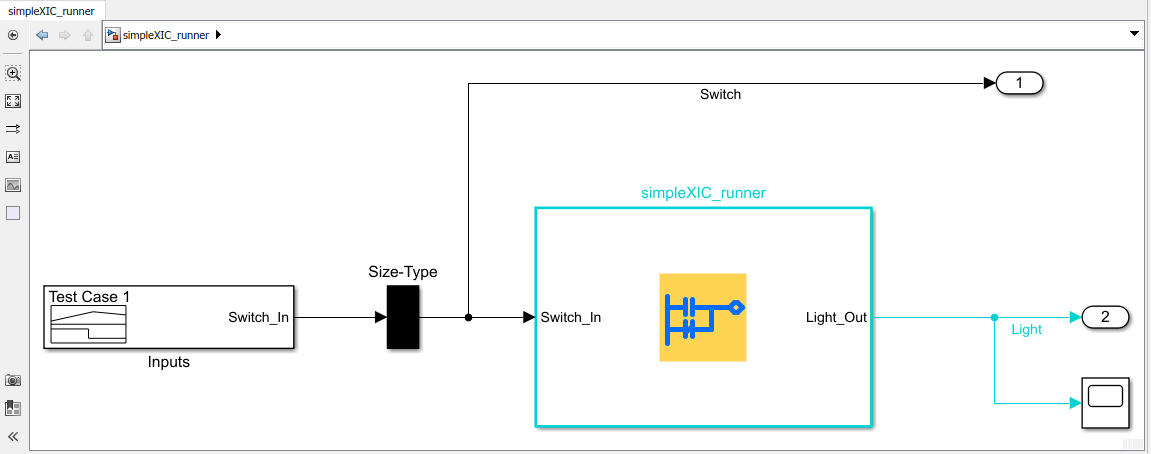

Добавьте входной блок построителя сигналов, область и выходные порты, как показано на рисунке.

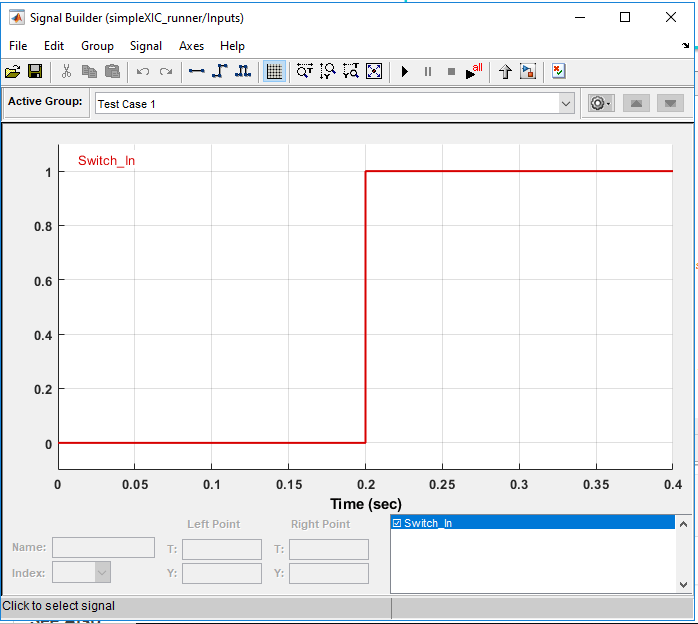

Измените входные данные Signal Builder, чтобы имитировать операцию переключения, как показано на рисунке.
Создайте тестовый стенд для модели схемы многозвенной цепи.
Tbcode =
1×1 cell array
{'C:\runnerTB\simpleXIC_runner.L5X'}Если генерация кода тестового стенда выполнена успешно, файл тестового стенда simpleXIC_runner.L5X создается. Созданный файл испытательного стенда AOI можно проверить в Rockwell Automation ® IDE.
Примечание
Создание тестового стенда для моделей схем многозвенной цепи, содержащих блоки таймера, такие как TON, TOF и RTO не удается. Чтобы создать код испытательного стенда для этих моделей, измените структуру диаграммы многозвенной цепи, сохраняя логику.
