Блок-схема представляет собой графический язык программирования, используемый для разработки программного обеспечения для программируемых логических контроллеров (ПЛК). Это один из языков, определенных стандартом IEC 61131 для использования с ПЛК. Программа в обозначении схемы многозвенной цепи - это принципиальная схема, которая эмулирует схемы аппаратных средств релейной логики. Базовая программа использует логические выражения, которые легко преобразуются в переключатели и реле.

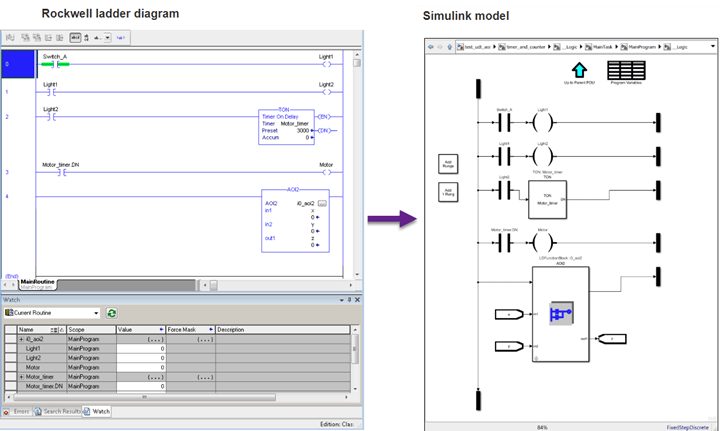

С помощью Coder™ Simulink ® PLC можно импортировать в среду Simulink схемы лестниц, созданные с помощью IDE Rockwell Automation ®, например, RSLogix™ 5000 и Studio 5000. Диаграммы многозвенных цепей можно создавать в среде Simulink в качестве модели.
После импорта или создания моделей диаграммы многозвенной цепи можно выполнить следующие действия.
Отредактируйте импортированную модель диаграммы многозвенной цепи в Simulink с помощью plcladderlib библиотека.
После импорта кода схемы многозвенной цепи в Simulink смоделируйте его.
Создайте код C из импортированной диаграммы многозвенной цепи и интегрируйте его в существующие среды моделирования на основе языка C.
Создайте код схемы многозвенной цепи из импортированной схемы многозвенной цепи и интегрируйте его в среду Rockwell Automation IDE. Невозможно создать структурированный текстовый код из блоков диаграммы многозвенной цепи.
Создайте код испытательного стенда ПЛК для импортированной схемы многозвенной цепи и проверьте код в среде Rockwell Automation IDE.
| Кодер Simulink PLC | Создание структурированного кода текста и диаграммы многозвенной цепи из моделей Simulink, диаграмм Stateflow и функций MATLAB |
Поддерживаемые элементы схемы многозвенной цепи
Элементы многозвенной цепи, поддерживаемые кодером Simulink PLC.
Импортируйте файлы лестницы L5X в Simulink
Импорт файлов схем многозвенной цепи в Simulink.
Моделирование и моделирование схем лестниц в Simulink
Создайте схемы лестниц в Simulink и выполните моделирование.
Создание кода схемы многозвенной цепи из Simulink
Создание кода многозвенной схемы (L5X) из Simulink.
Создание кода C из многозвенной цепи Simulink
Создайте код C из модели диаграммы многозвенной цепи Simulink.
Проверка сгенерированного кода схемы многозвенной цепи
Проверьте созданный код в исходной модели Simulink в среде IDE с помощью созданного стенда.
Создание пользовательских инструкций в моделях схем многозвенной цепи ПЛК
Создание пользовательских инструкций в моделях схем многозвенной цепи ПЛК.
