Импорт схемы многозвенной цепи в подсистему Simulink
[создает представление Simulink диаграммы многозвенной цепи в файле L5X со свойствами, заданными с помощью одного или нескольких mdlname,mdllib,genbusscript] = plcimportladder(filename,Name,Value)Name,Value аргументы пары.

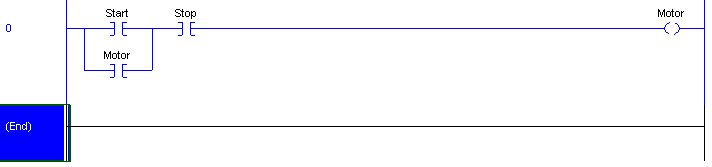

В следующем примере показано, как импортировать простую схему многозвенной цепи из файла L5X (simpleController.L5X) в среду Simulink. Создать simpleController.L5X с использованием RSLogix 5000 IDE. Схема лестницы содержит контакты и катушки, представляющие собой выключатели и двигатель. Ниже приведен снимок структуры диаграммы многозвенной цепи.
Используйте plcladderimport для импорта созданной схемы многозвенной цепи в Simulink. Для этого примера программа Name лестницы MainProgram и MainRoutineName является MainRoutine.
[mdlName,mdlLib,busScript] = plcimportladder('simpleController.L5X','OpenModel','On')
mdlName =
'simpleController'
mdlLib =
'simpleController_lib'
busScript =

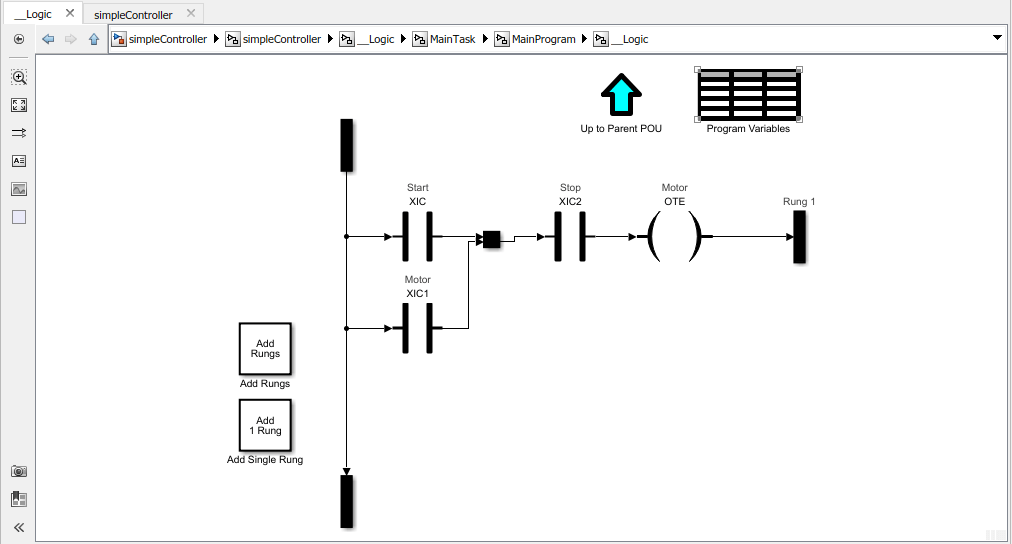

[]Импортированная модель содержит блок контроллера ПЛК с именем simpleController, за которым следует блок Task с именем MainTask и, наконец, блок программы схемы многозвенной цепи с именем MainProgram. Модель, импортированная в Simulink, содержит блоки, реализующие функциональные возможности контактов и катушек.
Для обхода этих организационных блоков дважды щелкните значок Up to Parent POU элемент. Program Variables электронная таблица содержит переменные Start, Stop, и Motor. Эту таблицу можно использовать для изменения атрибутов переменных, таких как Data Type, Initial Value, и size
