RF Design and Analysis - это приложение, предоставляющее визуальный интерфейс для создания и анализа RF-компонентов и сетей. Приложение RF Design and Analysis можно использовать в качестве удобной альтернативы объектам и методам проектирования и анализа RF-цепей командной строки, поставляемым с программным обеспечением RF Toolbox™.
Приложение RF Design and Analysis предоставляет возможность
Создание и импорт цепей.
Задайте параметры цепи.
Анализ цепей.
Отображение S-параметров цепи в табличной форме и на графиках X-Y, полярных графиках и диаграммах Смита ®.
Экспорт данных цепи в рабочее пространство MATLAB ® и в файлы данных.
Чтобы открыть окно приложения, введите в подсказке MATLAB следующее:
rftool
Описание пользовательского интерфейса RF Design and Analysis см. в разделе Окно RF Design and Analysis. Сведения о создании и импорте цепей см. в разделе Создание и импорт цепей.
Примечание
Работа с этим приложением организована в сеансы. Каждый сеанс представляет собой набор независимых RF-каналов, которые могут быть RF-компонентами или RF-сетями. Можно сохранить сеансы и затем загрузить их для последующего использования. Дополнительные сведения см. в разделе Работа с сеансами приложений RF Design and Analysis.
Окно приложения состоит из следующих трех областей:
Список радиочастотных компонентов
Отображает компоненты и сети в сессии. Узел верхнего уровня - это сеанс.
Параметры компонента
Отображение параметров и настроек, относящихся к узлу, выбранному на панели «Список радиочастотных компонентов».
Анализ
Отображение параметров и настроек, относящихся к анализу цепи и отображению результатов. После анализа цепи эта панель отображает результаты анализа и предоставляет интерфейс для просмотра данных S-параметров и изменения отображаемых графиков.

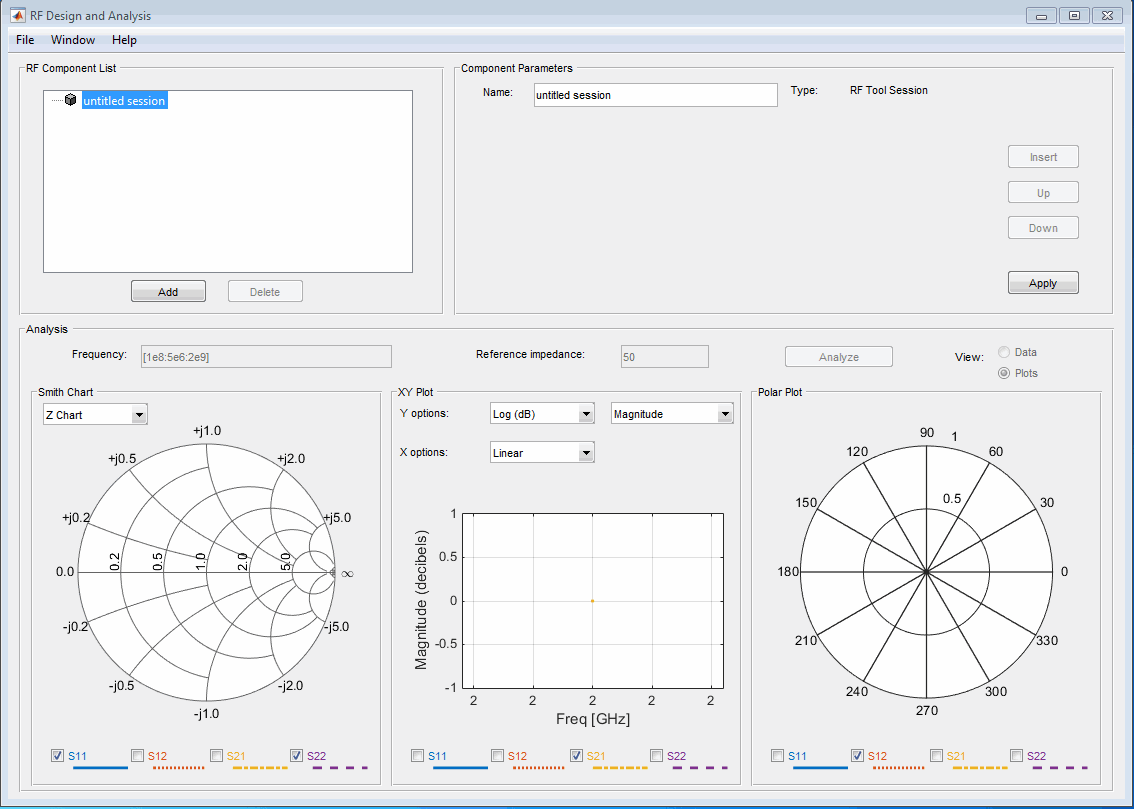

На следующем рисунке показано окно приложения.
При анализе цепи с помощью пользовательского интерфейса приложения рабочий процесс может включать следующие задачи:
Построение цепи по
Создание радиочастотных компонентов и сетей.
Импорт компонентов и сетей из рабочей области MATLAB или из файла данных.
См. раздел Создание и импорт цепей.
Укажите данные компонента.
См. раздел Изменение данных компонента.
Проанализируйте цепь.
См. раздел Анализ цепей.
Экспортируйте цепь в рабочее пространство MATLAB или в файл.
См. раздел Экспорт радиочастотных объектов.
