В модель Simulink ® можно включить блоки из физических и математических библиотек RF Blockset™ Equivalent Baseband. Дополнительные сведения о библиотеках и доступных радиочастотных блоках см. в разделе RF Blockset Equivalent Baseband Libraries.
Этот раздел содержит следующие разделы:
Большинство блоков RF Blockset Equivalent Baseband поддерживают только сложные одноканальные сигналы. Сигналы могут быть основаны либо на выборках, либо на кадрах. Это требование предъявляется к следующим блокам:
Все физические блоки
Блоки математического усилителя и смесителя
Влияние этих компонентов на многоканальный сигнал можно моделировать следующим образом:
Используйте блок Simulink Demux для разделения многоканального сигнала на одноканальные сигналы.
Создайте повторяющиеся радиочастотные модели с одной моделью для каждого канала и передайте каждый одноканальный сигнал в отдельную модель.
Используйте блок Simulink Mux для мультиплексирования сигналов на выходе ВЧ-моделей.
Чтобы добавить радиочастотные блоки в модель Simulink, выполните следующие действия.
Напечатать rflib в приглашении MATLAB ® открыть библиотеку RF Blockset Equivalent Baseband.
Перейдите к нужной библиотеке или вспомогательной библиотеке.
Перетащите экземпляры блоков RF Blockset Equivalent Baseband в окно модели с помощью мыши.
Примечание
Также можно получить доступ к блокам RF Blockset Equivalent Baseband и другим блокам Simulink в окне браузера библиотеки Simulink. Открыть это окно путем ввода simulink по запросу MATLAB. Добавьте блоки в модель, перетащив их из этого окна в окно модели.
Для подключения блоков RF Blockset Equivalent Baseband используется та же процедура, что и для подключения блоков Simulink: щелкните порт и перетащите мышь, чтобы провести линию к другому порту на другом блоке.
Подключать можно только блоки, использующие один и тот же тип сигнала. Физические библиотечные блоки используют сигналы различных типов, чем математические библиотечные блоки, и представлены графически другим стилем порта. Поэтому можно свободно соединять пары блоков математического моделирования. Можно также свободно соединять пары блоков физического моделирования. Однако нельзя напрямую связать физические блоки с математическими блоками. Вместо этого для их соединения необходимо использовать блоки «Порт ввода» и «Порт вывода».
Дополнительные сведения о физических и математических библиотеках, в том числе о том, как открывать библиотеки, и описание доступных блоков см. в разделе Общие сведения о библиотеках RF Blockset Equivalent Baseband Libraries.
Этот раздел содержит следующие разделы:
Блоки математической библиотеки используют те же входные и выходные порты, что и стандартные блоки Simulink. Эти порты показывают направление сигнала в порту, как показано на следующей диаграмме.
Подобно стандартным блокам Simulink, между портами блоков математического моделирования, называемых сигнальными линиями, прорисовываются линии для представления сигналов, которые являются входами и выходами математических функций, представленных блоками. Таким образом, можно подключить математические блоки Simulink, DSP System Toolbox™ и RF Blockset Equivalent Baseband путем рисования сигнальных линий между их портами.
Можно подключить порт к нескольким портам путем разветвления сигнальной линии или оставить порт неподключенным.
Блоки физической библиотеки имеют специализированные соединительные порты. Эти порты представляют только физические соединения; они не подразумевают направление сигнала.
Линии между блоками физического моделирования, называемые линиями соединения, представляют собой физические соединения между компонентами блока. Линии соединения отображаются как сплошные черные при соединении и как пунктирные красные линии при отсутствии соединения на обоих концах.
Линии соединения можно рисовать только между соединительными портами блоков физического моделирования. Эти соединительные линии не могут быть ответвлены. Нельзя оставлять неподключенными порты соединителя.
Блок содержит блоки «Порт ввода» и «Порт вывода» для соединения физических и математических частей модели. Эти блоки преобразуют математические сигналы в среду физического моделирования и из нее.

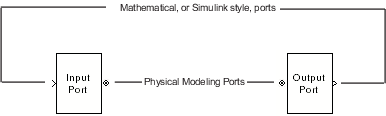

Блоки Input Port и Output Port имеют по одному из каждого вида соединительных портов: стандартный входной порт в стиле Simulink и порт физического моделирования. Эти порты показаны на следующем рисунке:
Блоки «Входной порт» и «Выходной порт» должны связать физическую подсистему с математической частью модели.

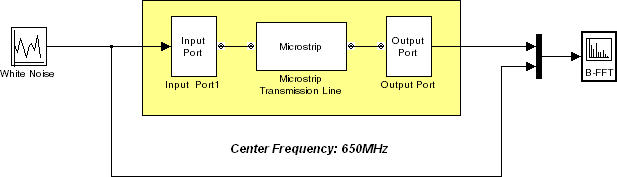

Например, простая радиочастотная модель микрополосковой линии передачи может напоминать следующий рисунок.
Блок микрополосковой линии передачи использует блок входного порта для получения его входного белого шума от блока случайного источника, а блок выходного порта для передачи его выходного сигнала в блок области спектра. Блоки Random Source и Spectrum Scope получены из библиотеки системных инструментов DSP.
Сведения о том, как программное обеспечение RF Blockset Equivalent Baseband преобразует математические сигналы в среду физического моделирования и из нее, см. в разделе Преобразование в сигналы Simulink и из них.
