Из файла

Загрузка данных из MAT-файла

Библиотека:
Симулинк/источники

Описание

Блок «Из файла» загружает данные из MAT-файла в модель и выводит данные в виде сигнала. Данные представляют собой последовательность выборок. Каждый образец состоит из временной метки и соответствующего значения данных. Данные могут быть в формате массива или MATLAB ®timeseries формат.

Значок блока «Из файла» показывает имя MAT-файла, предоставляющего данные блоку.

Можно иметь несколько блоков «Из файла», загружаемых из одного MAT-файла.

Поддерживаются версии MAT-файлов версии 7.0 или более ранней и версии 7.3. Блок «Из файла» постепенно загружает данные из файлов версии 7.3.

Можно указать способ загрузки данных, включая:

Время выборки
Обработка данных для отсутствующих точек данных
Использовать ли обнаружение пересечения нулей

Дополнительные сведения см. в разделе Загрузка данных с помощью блока из файла.

Порты

Продукция

развернуть все

`Port_1` - Данные файла
скаляр | вектор | матрица | массив N-D

Данные файла MAT, заданные как последовательность выборок. Каждый образец состоит из временной метки и соответствующего значения данных. Данные могут быть в формате массива или MATLAB timeseries формат. При загрузке timeseries данные с использованием блока From File, тип данных времени должен быть double.

Параметры

развернуть все

`File name` - Путь или имя файла
`untitled.mat` (по умолчанию) | путь или имя файла MAT

Путь или имя файла MAT, содержащего входные данные. Укажите путь или имя файла одним из следующих способов:

Перейдите к папке, содержащей допустимый MAT-файл.
В системах UNIX ® имя пути может начинаться с символа тильды (~), что означает домашнюю папку.
Введите путь к файлу в текстовом поле.

Имя файла по умолчанию: untitled.mat. Если указано имя файла без информации о пути, Simulink ® загружает файл в текущую папку или по пути MATLAB. (Чтобы определить текущую папку, в командной строке MATLAB введитеpwd.)

Зависимости

Генерация кода для цели RSim обеспечивает такую же поддержку, как Simulink; все остальные цели генерации кода поддерживают только двойные одномерные реальные сигналы в массиве с форматом времени.

Для создания кода, который создает цели ERT или GRT или использует режимы моделирования SIL или PIL, MAT-файл должен содержать непустую конечную вещественную матрицу, содержащую не менее двух строк.

Дополнительные сведения о создании кода C/C + + с помощью блока «Из файла» см. в разделе Создание кода.

Программное использование

Параметр блока: FileName

Текст: символьный вектор

Значения: имя файла MAT

По умолчанию: 'untitled.mat'

`Output data type` - Тип выходных данных
`Inherit: auto` (по умолчанию) | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `boolean` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `Enum: <class_name>` | `Bus: <bus_object>` | `<data type expression>`

Тип данных, выводимых блоком «Из файла». Для типов, не являющихся шинами, можно использовать Inherit: auto чтобы пропустить проверку любого типа данных. Если указан тип выходных данных, то блок «Из файла» проверяет соответствие данных в файле указанному типу данных. Дополнительные сведения см. в разделе Типы данных управляющих сигналов.

Если тип выходных данных задан как объект шины, объект шины должен быть доступен при компиляции модели. Для каждого сигнала в данных шины блок Из файла проверяет, что тип данных, размеры и сложность одинаковы для данных и для объекта шины.

Нажмите кнопку Показать помощник по типам данных, чтобы отобразить помощник по типам данных, который помогает задать атрибуты типов данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных.

Программное использование

Параметр блока: OutDataTypeStr

Текст: символьный вектор

Значения:

'Inherit: auto' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>' | '<data type expression>'

По умолчанию: 'Inherit: auto'

`Sample time` - Период отбора проб и смещение
`0` | скаляр | вектор

Укажите период выборки и смещение.

Блок «Из файла» загружает данные из MAT-файла, используя пример времени:

Для блока «Из файла» задается значение.
Блок «Из файла» наследует от блоков, в которые блок «Из файла» подает данные.

Время выборки по умолчанию - 0, которая задает непрерывное время выборки. MAT-файл загружается с базовой (самой быстрой) скоростью модели. Дополнительные сведения см. в разделе Указание времени образца.

Программное использование

Параметр блока: SampleTime

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '0'

`Data extrapolation before first data point` - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold first value` | `Ground value`

Метод экстраполяции для совпадения времени моделирования, которое происходит до начальной отметки времени в MAT-файле. Выберите один из следующих методов экстраполяции.

Метод Описание

Метод	Описание
`Linear extrapolation`	(По умолчанию) Если MAT-файл содержит только один образец, то блок From File выводит соответствующее значение данных. Если MAT-файл содержит более одного образца, то блок «Из файла» линейно экстраполируется с использованием первых двух образцов: Для `double` данные, линейно экстраполирует значение с использованием первых двух выборок Для `Boolean` данные, выводит первое значение данных Для встроенного типа данных, отличного от `double` или `Boolean`, блок «Из файла»: Преобразование данных в `double` Выполняет линейную экстраполяцию (как описано для `double` данные) Понижение экстраполированного значения данных до исходного типа данных Вы не можете использовать `Linear extrapolation` с перечисляемым (`enum`) данные. Все сигналы в шине используют одинаковую настройку экстраполяции. Если какой-либо сигнал в шине используется `enum` данные, то вы не можете использовать `Linear extrapolation` вариант.
`Hold first value`	Использует первое значение данных в файле
`Ground value`	Использует значение, зависящее от типа данных образца данных MAT-файла: Типы данных с фиксированной точкой - использует значение земли Числовые типы, отличные от фиксированной точки - Использует`0` `Boolean` - Использование `false` Перечисляемые типы данных - использует значение по умолчанию

Linear extrapolation

(По умолчанию)

Если MAT-файл содержит только один образец, то блок From File выводит соответствующее значение данных.

Если MAT-файл содержит более одного образца, то блок «Из файла» линейно экстраполируется с использованием первых двух образцов:

Для double данные, линейно экстраполирует значение с использованием первых двух выборок
Для Boolean данные, выводит первое значение данных
Для встроенного типа данных, отличного от double или Boolean, блок «Из файла»:
- Преобразование данных в double
- Выполняет линейную экстраполяцию (как описано для double данные)
- Понижение экстраполированного значения данных до исходного типа данных

Вы не можете использовать Linear extrapolation с перечисляемым (enum) данные. Все сигналы в шине используют одинаковую настройку экстраполяции. Если какой-либо сигнал в шине используется enum данные, то вы не можете использовать Linear extrapolation вариант.

Hold first value

Использует первое значение данных в файле

Ground value

Использует значение, зависящее от типа данных образца данных MAT-файла:

Типы данных с фиксированной точкой - использует значение земли
Числовые типы, отличные от фиксированной точки - Использует0
Boolean - Использование false
Перечисляемые типы данных - использует значение по умолчанию

Зависимости

Для создания кода, который создает цели ERT или GRT или использует режимы моделирования SIL или PIL, необходимо установить для этого параметра значение Linear extrapolation. Дополнительные сведения о создании кода C/C + + с помощью блока «Из файла» см. в разделе Создание кода.

Программное использование

Параметр блока: ExtrapolationBeforeFirstDataPoint

Текст: символьный вектор

Значения: 'Linear extrapolation' | 'Hold first value' | 'Ground value'

По умолчанию: 'Linear extrapolation'

`Data interpolation within time range` - метод интерполяции для времени моделирования, которое находится между двумя метками времени в MAT-файле;
`Linear interpolation` (по умолчанию) | `Zero order hold`

Метод интерполяции, используемый Simulink для моделирования времени между двумя метками времени в MAT-файле. Выберите один из этих методов интерполяции.

Метод Описание

Метод	Описание
`Linear interpolation`	(По умолчанию) Блок Из файла интерполирует, используя два соответствующих образца MAT-файла: Для `double` данные, линейно интерполирует значение с использованием двух соответствующих выборок Для `Boolean` данные, использование `false` для первой половины выборки и `true` на второй тайм. Для встроенного типа данных, отличного от `double` или `Boolean`, блок «Из файла»: Преобразование данных в `double` Выполняет линейную интерполяцию, как описано для `double` данные Понижение интерполированного значения до исходного типа данных
`Zero order hold`	Использует данные из первой из двух проб.

Linear interpolation

(По умолчанию)

Блок Из файла интерполирует, используя два соответствующих образца MAT-файла:

Для double данные, линейно интерполирует значение с использованием двух соответствующих выборок
Для Boolean данные, использование false для первой половины выборки и true на второй тайм.
Для встроенного типа данных, отличного от double или Boolean, блок «Из файла»:
- Преобразование данных в double
- Выполняет линейную интерполяцию, как описано для double данные
- Понижение интерполированного значения до исходного типа данных

Zero order hold

Использует данные из первой из двух проб.

Ограничения

Вы не можете использовать Linear interpolation с перечисляемым (enum) данные. Все сигналы в шине используют одинаковую настройку интерполяции. Если какой-либо сигнал в шине используется enum данные, то вы не можете использовать Linear interpolation вариант.

Зависимости

Для создания кода, который создает цели ERT или GRT или использует режимы моделирования SIL или PIL, необходимо установить для этого параметра значение Linear interpolation. Дополнительные сведения о создании кода C/C + + с помощью блока «Из файла» см. в разделе Создание кода.

Программное использование

Параметр блока: InterpolationWithinTimeRange

Текст: символьный вектор

Значения: 'Linear interpolation' | 'Zero order hold'

По умолчанию: 'Linear interpolation'

`Data extrapolation after last data point` - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold last value` | `Ground value`

Метод экстраполяции для совпадения времени моделирования, которое происходит после последней метки времени в MAT-файле. Выберите один из этих методов экстраполяции.

Метод Описание

Метод	Описание
`Linear extrapolation`	(По умолчанию) Если MAT-файл содержит только один образец, то блок From File выводит соответствующее значение данных. Если MAT-файл содержит более одного образца, то блок Из файла линейно экстраполирует, используя значения данных двух последних образцов: Для `double` экстраполяция значения с использованием двух последних выборок. Для `Boolean` , выводит первое значение данных. Для встроенных типов данных, отличных от двойных или `Boolean`: Преобразование данных в `double` Выполняет линейную экстраполяцию, как описано для `double` данные Понижение экстраполированного значения до исходного типа данных
`Hold last value`	Использует последнее значение данных в файле
`Ground value`	Использует значение, зависящее от типа данных образца данных MAT-файла: Типы данных с фиксированной точкой - использует значение земли Числовые типы, отличные от фиксированной точки - Использует`0` `Boolean` - Использование `false` Перечисляемые типы данных - использует значение по умолчанию

Linear extrapolation

(По умолчанию)

Если MAT-файл содержит только один образец, то блок From File выводит соответствующее значение данных.

Если MAT-файл содержит более одного образца, то блок Из файла линейно экстраполирует, используя значения данных двух последних образцов:

Для double экстраполяция значения с использованием двух последних выборок.
Для Boolean , выводит первое значение данных.
Для встроенных типов данных, отличных от двойных или Boolean:
- Преобразование данных в double
- Выполняет линейную экстраполяцию, как описано для double данные
- Понижение экстраполированного значения до исходного типа данных

Hold last value

Использует последнее значение данных в файле

Ground value

Использует значение, зависящее от типа данных образца данных MAT-файла:

Типы данных с фиксированной точкой - использует значение земли
Числовые типы, отличные от фиксированной точки - Использует0
Boolean - Использование false
Перечисляемые типы данных - использует значение по умолчанию

Ограничения

Зависимости

Программное использование

Параметр блока: ExtrapolationAfterLastDataPoint

Текст: символьный вектор

Значения: 'Linear extrapolation' | 'Hold last value' | 'Ground value'

По умолчанию: 'Linear extrapolation'

`Enable zero-crossing detection` - Включить обнаружение пересечения нулей
`off` (по умолчанию) | `on`

Включает обнаружение пересечения нулей.

Параметр Zero-Crossing Detection применяется только в том случае, если для параметра Sample time установлено значение 0 (непрерывный).

Simulink использует технологию, известную как обнаружение пересечения нуля, чтобы обнаружить разрыв во временных метках, не прибегая к чрезмерно малым временным шагам. «Пересечение нуля» представляет собой разрыв.

Для блока «Из файла» обнаружение пересечения нулей происходит только в метках времени в файле. Simulink проверяет только временные метки, а не значения данных.

Для сигналов шины Simulink обнаруживает пересечения нулевого уровня по всем элементам шины.

Если входной массив содержит повторяющиеся метки времени (более одной записи с одной меткой времени), Simulink обнаруживает пересечение нуля в эти метки времени. Например, предположим, что входной массив содержит эти данные.

time:     0 1 2 2 3
signal:   2 3 4 5 6

В момент времени 2 происходит пересечение нуля с разрывом входного сигнала.

Для не дублированных временных меток обнаружение пересечения нуля зависит от настроек следующих параметров:

Экстраполяция данных перед первой точкой данных
Интерполяция данных в пределах временного диапазона
Экстраполяция данных после последней точки данных

Определение в блоке From File момента пересечения нуля зависит от метки времени.

Метка времени	Настройка
Сначала	Экстраполяция данных перед первой точкой данных `Ground value`.
Между первым и последним	Интерполяция данных в пределах временного диапазона устанавливается в `Zero-order hold`.
В последний раз	Один или оба этих параметра применяются: Экстраполяция данных после последней точки данных установлена в `Ground value`. Интерполяция данных в пределах временного диапазона устанавливается в `Zero-order hold`.

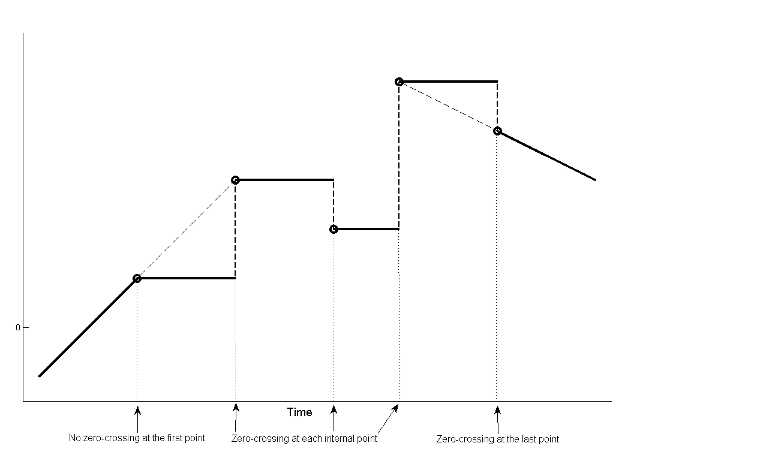

На этом рисунке показано обнаружение пересечения нуля для данных, к которым обращается блок From File, имеющий следующие настройки:

Экстраполяция данных перед первой точкой данных - Linear extrapolation
Интерполяция данных в пределах временного диапазона (для внутренних точек) - Zero order hold
Экстраполяция данных после последней точки данных - Linear extrapolation

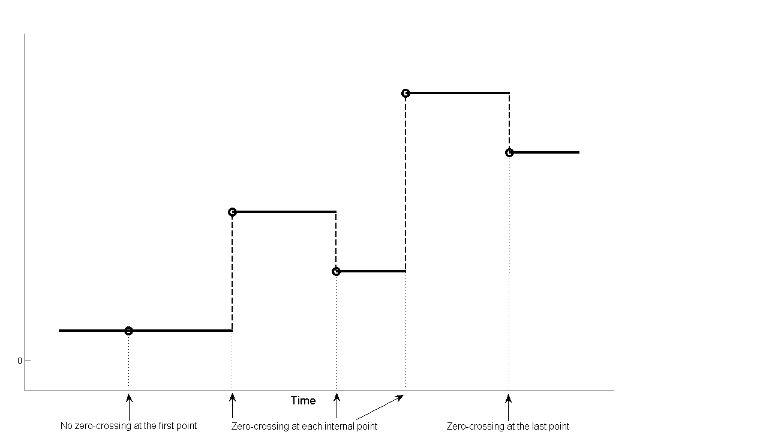

Этот рисунок является еще одной иллюстрацией обнаружения пересечения нуля для данных, к которым обращается блок From File. Блок имеет следующие настройки для меток времени (точек):

Экстраполяция данных перед первой точкой данных - Hold first value
Интерполяция данных в пределах временного диапазона - Zero order hold
Экстраполяция данных после последней точки данных - Hold last value

Зависимости

Чтобы создать код, который создает цели ERT или GRT или использует режимы моделирования SIL или PIL, снимите этот флажок. Дополнительные сведения о создании кода C/C + + с помощью блока «Из файла» см. в разделе Создание кода.

Программное использование

Параметр блока: ZeroCross

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'on'

Примеры модели

Из блока файлов Загрузка временных рядов данных

Создание MATLAB timeseries объект со значениями времени и сигнала.

Открыть сценарий в реальном времени

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point^[a]` \| `integer` \| `single`
Прямой проход	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулей	`yes`
^[a] Поддерживает до 32-разрядных типов данных с фиксированной точкой.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Не рекомендуется для производственного кода.
Генерация кода для цели RSim обеспечивает такую же поддержку, как Simulink; все остальные цели генерации кода поддерживают только двойные одномерные реальные сигналы в массиве с форматом времени.
Для блока Из файла создание кода, который создает цели ERT или GRT или использует режимы моделирования SIL или PIL, требует, чтобы:
- MAT-файл содержит непустую конечную вещественную матрицу, содержащую не менее двух строк.
  - Использовать тип данных double для матрицы.
  - Не включайте в матрицу элементы NaN, Inf или -Inf.
- В диалоговом окне «Параметры блока из файла»:
  - Установите для параметров Экстраполяция данных перед первой точкой данных и Экстраполяция данных после последней точки данных значение Linear extrapolation.
  - Установите для параметра Data interpolation within time range значение Linear interpolation.
  - Снимите флажок Включить обнаружение пересечения нуля.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Поддерживает до 32-разрядных типов данных с фиксированной точкой.

См. также

Из электронной таблицы | Из рабочей области | К файлу | К рабочему пространству

Темы

Представлен до R2006a

Документация

Из файла

Описание

Порты

Продукция

`Port_1` - Данные файла
скаляр | вектор | матрица | массив N-D

Параметры

`File name` - Путь или имя файла
`untitled.mat` (по умолчанию) | путь или имя файла MAT

Зависимости

Программное использование

Программное использование

`Sample time` - Период отбора проб и смещение
`0` | скаляр | вектор

Программное использование

`Data extrapolation before first data point` - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold first value` | `Ground value`

Зависимости

Программное использование

`Data interpolation within time range` - метод интерполяции для времени моделирования, которое находится между двумя метками времени в MAT-файле;
`Linear interpolation` (по умолчанию) | `Zero order hold`

Ограничения

Зависимости

Программное использование

`Data extrapolation after last data point` - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold last value` | `Ground value`

Ограничения

Зависимости

Программное использование

`Enable zero-crossing detection` - Включить обнаружение пересечения нулей
`off` (по умолчанию) | `on`

Зависимости

Программное использование

Примеры модели

Из блока файлов Загрузка временных рядов данных

Характеристики блока

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Темы

Документация Simulink

Поддержка

Документация

Из файла

Описание

Порты

Продукция

Port_1 - Данные файла скаляр | вектор | матрица | массив N-D

Параметры

File name - Путь или имя файла untitled.mat (по умолчанию) | путь или имя файла MAT

Зависимости

Программное использование

Output data type - Тип выходных данных Inherit: auto (по умолчанию) | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | Enum: <class_name> | Bus: <bus_object> | <data type expression>

Программное использование

Sample time - Период отбора проб и смещение 0 | скаляр | вектор

Программное использование

Data extrapolation before first data point - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле Linear extrapolation (по умолчанию) | Hold first value | Ground value

Зависимости

Программное использование

Data interpolation within time range - метод интерполяции для времени моделирования, которое находится между двумя метками времени в MAT-файле; Linear interpolation (по умолчанию) | Zero order hold

Ограничения

Зависимости

Программное использование

Data extrapolation after last data point - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле Linear extrapolation (по умолчанию) | Hold last value | Ground value

Ограничения

Зависимости

Программное использование

Enable zero-crossing detection - Включить обнаружение пересечения нулей off (по умолчанию) | on

Зависимости

Программное использование

Примеры модели

Из блока файлов Загрузка временных рядов данных

Характеристики блока

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Темы

Документация Simulink

Поддержка

`Port_1` - Данные файла
скаляр | вектор | матрица | массив N-D

`File name` - Путь или имя файла
`untitled.mat` (по умолчанию) | путь или имя файла MAT

`Sample time` - Период отбора проб и смещение
`0` | скаляр | вектор

`Data extrapolation before first data point` - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold first value` | `Ground value`

`Data extrapolation after last data point` - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold last value` | `Ground value`

`Enable zero-crossing detection` - Включить обнаружение пересечения нулей
`off` (по умолчанию) | `on`

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.
