Загрузка данных сигналов из рабочего пространства в модель Simulink
Симулинк/источники
Блок «Из рабочей области» считывает данные из рабочей области в модель Simulink ® и выдает их в виде сигнала на выходе блока. Можно загрузить данные из базового рабочего пространства, рабочего пространства модели или рабочего пространства маски. Блок Из рабочей области (From Workspace) можно использовать для загрузки сигнальных данных в любую модель или подсистему в иерархии модели из рабочей области, доступной для ссылочной модели или подсистемы.
Можно указать способ загрузки данных, включая время выборки, поведение интерполяции и экстраполяции, а также необходимость использования обнаружения пересечения нуля.
В модели в блоке «Из рабочей области» отображается значение параметра «Данные». Например, при использовании блока «Из рабочего пространства» для загрузки данных в переменную x необходимо указать x в качестве значения параметра Data и отображается блок x в модели.
Укажите данные для загружаемого блока «Из рабочей области» с помощью параметра «Данные». Можно указать значение параметра Data как выражение MATLAB ®, например имя переменной. Выражение в параметре Data должно вычисляться для данных в формате, поддерживаемом блоком From Workspace. Дополнительные сведения о том, как вычисляется выражение, см. в разделе Разрешение символов.
Блок «Из рабочей области» не загружает данные из словаря данных. Словарь данных используется для хранения только конструктивных данных модели, а не входных данных моделирования. Проектные данные, связанные с блоком «Из рабочего пространства», например значение параметра «Образец времени», можно хранить в словаре данных.
Блок «Из рабочей области» поддерживает загрузку частично указанных данных для шины. Чтобы частично указать данные шины, задайте элементы шины, для которых не требуется загружать данные, в [].
Чтобы загрузить данные, зарегистрированные в формате массива с помощью блока «В файл», перенесите массив таким образом, чтобы значения времени находились в одном столбце, а не в одной строке. Вы можете использовать transpose и сохраните транспонированные данные в новом файле.
Для программного моделирования с использованием sim, parsim, или batchsim , вы можете использовать Simulink.SimulationInput для задания данных для загружаемого блока «Из рабочей области».

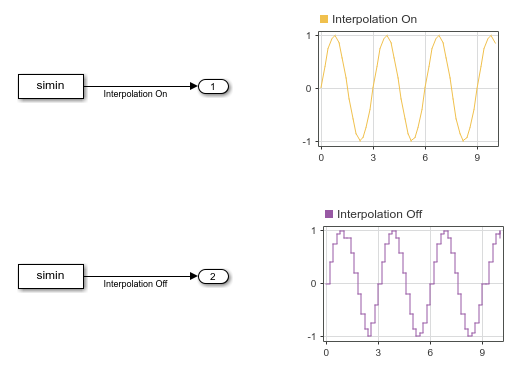

Интерполяция (Interpolation) - это процесс, используемый блоком Из рабочей области (From Workspace) для предоставления выходных значений времени моделирования, которые находятся между временами выборки в загруженных данных рабочей области. При выборе команды Интерполяция данных (Interpolate data) блок Из рабочей области (From Workspace) линейно интерполирует выходное значение с использованием двух смежных точек в данных рабочей области. Если не выбран параметр «Интерполяция данных», блок «Из рабочей области» использует значение предыдущей точки данных рабочей области в качестве выходного значения. Например, для этой модели выбран один блок Из рабочей области (From Workspace) с данными Интерполяции (Interpolate), а для другой - с данными Интерполяции (Interpolate). Оба блока загружают одни и те же синусоидальные данные из базовой рабочей области.
При выборе параметра «Интерполяция данных» блок «Из рабочей области» выполняет различные шаги в зависимости от типа загружаемых данных.
Для double блок «Из рабочей области» линейно интерполирует значение с использованием значений данных рабочей области до и после моделирования.
Для Boolean если время моделирования находится между двумя точками данных рабочей области с различными значениями, блок «Из рабочей области» размещает переход значений на полпути между точками данных рабочей области. Например, если данные рабочей области переходят из true кому false, данные Из рабочей области (From Workspace) предоставляют выходное значение true для времени моделирования в первой половине интервала между точками данных рабочей области и обеспечивает выходное значение false для времени моделирования во второй половине интервала.
Для встроенных типов данных, отличных от double и Booleanблок «Из рабочей области» выполняет следующие действия.
Передача данных в double тип данных.
Линейная интерполяция выходного значения с помощью double значения.
Понизить интерполированное значение до исходного типа данных.
Экстраполяция (Extrapolation) - это процесс, используемый блоком Из рабочей области (From Workspace) для предоставления выходных значений для времени моделирования, которое предшествует первой точке данных и после последней точки данных в загруженных данных рабочей области. Можно управлять тем, как блок «Из рабочей области» экстраполирует выходные значения перед первым значением данных рабочей области, используя параметр Интерполяция данных. Команда Интерполяция данных (Interpolate data) и Вывод формы (Form output) после конечного значения данных по параметрам используется для указания способа экстраполяции выходных значений для времени моделирования после конечной точки данных рабочей области.
| Интерполяция данных | Вывод перед первой точкой данных | Сформировать выходное значение после окончательных данных по | Вывод после конечной точки данных |
|---|---|---|---|
На | Линейная экстраполяция с использованием первых двух точек данных рабочей области | Экстраполяция | Линейная экстраполяция с использованием двух последних значений данных рабочей области |
Установка нулевого значения | Ноль | ||
Удерживающее конечное значение | Окончательное значение данных рабочей области | ||
Циклическое повторение | Ошибка | ||
Прочь | Ноль | Экстраполяция | Ошибка |
Установка нулевого значения | Ноль | ||
Хранение конечного значения данных | Окончательное значение данных рабочей области | ||
Циклическое повторение | Когда загруженные данные рабочей области используют структуру без формата времени, повторяет данные рабочей области из первого значения. Ошибки для форматов данных рабочей области, отличных от структуры со временем. |

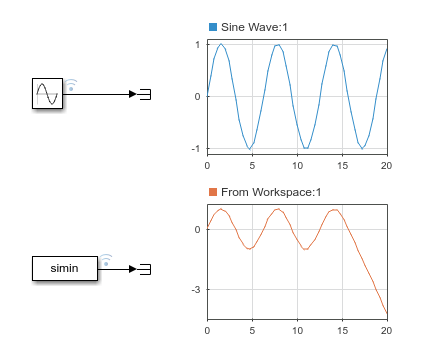

Например, рассмотрим эту модель с блоком «Из рабочей области» с включенными данными Интерполяции и выводом формы после окончательного значения данных путем установки в значение Extrapolation. Блок «Из рабочей области» считывает данные рабочей области, созданные путем регистрации выходных данных блока синусоидальной волны для 16-секундного моделирования. В блоках области панели мониторинга отображаются выходные данные блока синусоидальной волны и выходные данные блока из рабочей области для 20-секундного моделирования. После достижения симуляции 16 секунд вывод блока Из рабочей области расходится с выводом блока синусоидальной волны, так как блок Из рабочей области линейно экстраполирует выходные значения для оставшейся части моделирования.
