Из электронной таблицы

Считывание данных из электронной таблицы

Библиотека:
Симулинк/источники

Описание

Блок «Из электронной таблицы» считывает данные из электронных таблиц Microsoft ® ^Excel ® (все платформы) или CSV (только для платформы ^{Microsoft Windows} ® с установленной программой Microsoft Office) и выводит данные в виде сигнала. Блок «Из электронной таблицы» не поддерживает электронные таблицы Microsoft Excel.

Значок «Из электронной таблицы» отображает имя файла электронной таблицы и имя листа, указанные в параметрах «Имя файла блока» и «Имя листа».

Форматы хранения

Данные, считываемые блоком «Из электронной таблицы» из электронной таблицы, должны быть соответствующим образом отформатированы.

Для электронных таблиц Microsoft Excel:

Блок «Из электронной таблицы» интерпретирует первую строку как имя сигнала. Если имя сигнала не указано, блок «Из электронной таблицы» назначает значение по умолчанию в формате Signal #, где # увеличивается с каждым дополнительным неназванным сигналом.
Блок «Из электронной таблицы» интерпретирует первый столбец как время. В этом столбце значения времени должны монотонно увеличиваться.
Блок «Из электронной таблицы» интерпретирует оставшиеся столбцы как сигналы.

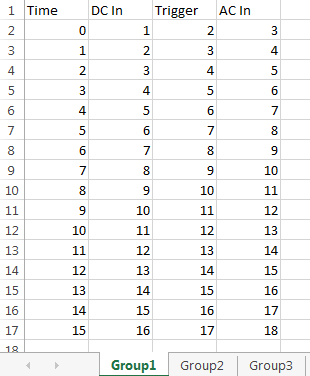

В этом примере показана приемлемая электронная таблица Microsoft Excel. Первый столбец - Time, а первая строка содержит имена сигналов. Каждый лист содержит группу сигналов.

Для текстовых файлов CSV (только для платформы Microsoft Office):

Блок «Из электронной таблицы» интерпретирует первый столбец как время. В этом столбце значения времени должны увеличиваться.
Блок «Из электронной таблицы» интерпретирует оставшиеся столбцы как сигналы.
Каждый столбец должен иметь одинаковое количество записей.
Блок «Из электронной таблицы» интерпретирует каждый файл как одну группу сигналов.

В этом примере показан приемлемый формат CSV-файла. Содержимое представляет одну группу сигналов.

0,0,0,5,0
1,0,1,5,0
2,0,1,5,0
3,0,1,5,0
4,5,1,5,0
5,5,1,5,0
6,5,1,5,0
7,0,1,5,0
8,0,1,5,1
9,0,1,5,1
10,0,1,5,0

Поведение блоков во время моделирования

Блок «Из электронной таблицы» постепенно считывает данные из электронной таблицы во время моделирования.

Параметр «Время выборки» определяет время выборки, используемое блоком «Из электронной таблицы» для считывания данных из электронной таблицы. Дополнительные сведения см. в разделе Параметры. Временные метки в файле должны быть монотонно неповторяющимися.

Для каждого совпадения времени моделирования, для которого электронная таблица не содержит соответствующей метки времени, программное обеспечение Simulink ® интерполирует или экстраполирует для получения необходимых данных с помощью выбранного метода. Дополнительные сведения см. в разделе Совпадения по времени моделирования без соответствующих меток времени электронной таблицы.

Совпадения времени моделирования без соответствующих меток времени электронной таблицы

Если совпадение во времени моделирования не имеет соответствующей метки времени электронной таблицы, вывод блока «Из электронной таблицы» зависит от:

Происходит ли попадание во время моделирования перед первой меткой времени, в пределах диапазона отметок времени или после последней метки времени
Выбранные методы интерполяции или экстраполяции
Тип данных электронной таблицы

Дополнительные сведения о параметрах интерполяции и экстраполяции см. в описании следующих параметров:

Иногда электронная таблица включает два или более значений данных, которые имеют одинаковую временную метку. В таких случаях действие блока «Из электронной таблицы» зависит от того, когда происходит совпадение времени моделирования относительно повторяющихся временных отметок в электронной таблице.

Например, предположим, что электронная таблица содержит эти данные. Три значения данных имеют значение метки времени 2.

time stamps:    0 1 2 2 2 3 4
data values:    2 3 6 4 9 1 5

Таблица описывает выходные данные блока «Из электронной таблицы».

Время моделирования, относительно повторяющихся значений отметок времени в электронной таблице	Действие «Из блока электронной таблицы»
Перед дублирующимися метками времени	Выполняет те же действия, что и при различии временных отметок, используя первое из повторяющихся значений временных отметок в качестве основы для интерполяции. (В этом примере значение метки времени равно `6`.)
Во время или после повторяющихся отметок времени	Выполняет те же действия, что и при различии временных отметок, используя последнее из повторяющихся значений временных отметок в качестве основы для интерполяции. (В этом примере значение метки времени равно `9`.)

Порты

Продукция

развернуть все

`Port_1` - Данные из электронной таблицы
скаляр | вектор | матрица

Инкрементные данные из указанной электронной таблицы.

Для каждого совпадения времени моделирования, для которого электронная таблица не содержит соответствующей метки времени, программное обеспечение Simulink интерполирует или экстраполирует для получения необходимых данных с использованием выбранного метода. Дополнительные сведения см. в разделе Совпадения по времени моделирования без соответствующих меток времени электронной таблицы.

Блок «Из электронной таблицы» принимает спецификации типа данных на уровне блока. Если необходимо указать различные типы данных для каждого сигнала, выберите «Тип выходных данных» > «Наследовать: Автоматически». Этот параметр позволяет разрешить типы данных обратного сигнала с помощью обратного распространения. Например, предположим, что в блоке From Spreadsheet есть два сигнала, In1 и In2, которые блок посылает портам, имеющим типы данных int8 и Boolean. При обратном распространении блок пересчитывает In1 как int8 и In2 как Boolean.

Параметры

развернуть все

`File name` - Полный путь и имя файла
`untitled.xlsx` (по умолчанию) | полный путь и имя файла

Введите полный путь и имя файла электронной таблицы, включая расширение файла. Если расширение файла не включено, блок предполагает .xlsx в качестве внутреннего номера.

Этот блок поддерживает неанглийские полные пути и имена файлов только на платформах Microsoft.

Программное использование

Параметр блока: FileName

Текст: символьный вектор

Значение: полный путь и имя файла

По умолчанию: 'untitled.xlsx'

`Sheet name` - Наименование листа в электронной таблице
`Sheet1` (по умолчанию) | имя листа

Введите имя листа в электронной таблице. Можно ввести имя листа в этом поле редактирования или выбрать имя листа после открытия листа.

Если электронная таблица имеет формат CSV, блок заполняет этот параметр именем файла CSV без расширения. Не изменяйте это значение.

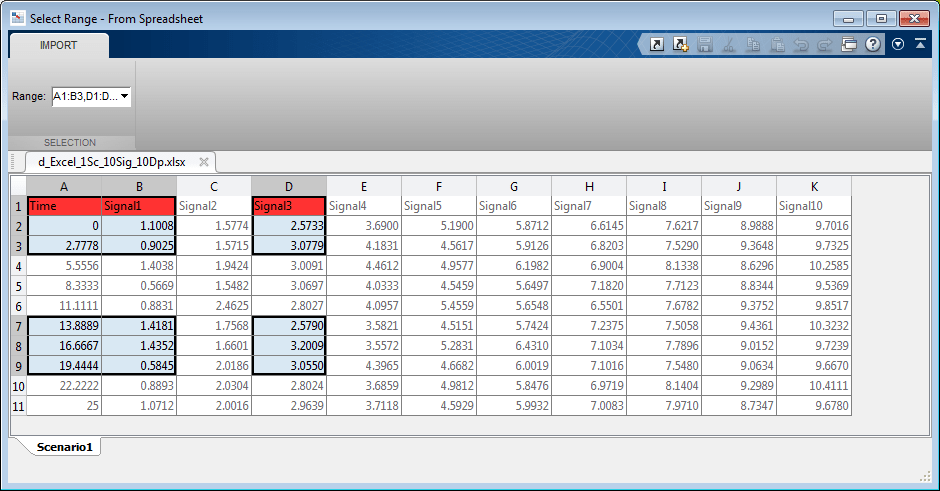

Чтобы открыть лист, нажмите кнопку. На листе можно выбрать диапазон данных путем перетаскивания по требуемому диапазону значений.

Можно также выбрать диапазон данных, указав диапазон значений в параметре Диапазон (Range).

Программное использование

Параметр блока: SheetName

Текст: символьный вектор

Значение: Имя листа

По умолчанию: 'Sheet1'

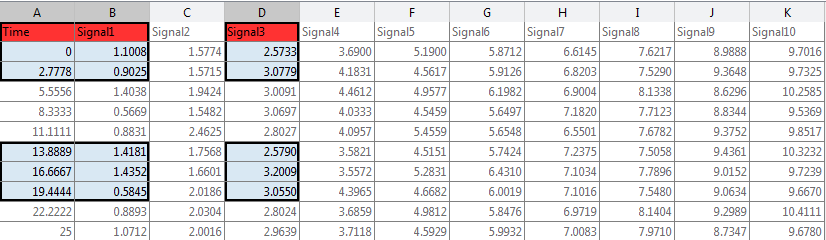

`Range` - Диапазон ячеек
весь диапазон используемых ячеек на листе (по умолчанию) | `A1:B3,D1:D3,A7:B9,D7:D9` | список, разделенный запятыми `column:row`

Для задания диапазона используйте формат column:row, с несколькими спецификациями, разделенными запятыми. Например, A1:B3,D1:D3,A7:B9,D7:D9. Если он не указан или пуст, блок автоматически обнаруживает используемый диапазон, который представляет собой все данные на листе.

Если варианты выбора перекрываются, блок разрешает информацию выбора соответствующим образом. Например, если указать несколько перекрывающихся диапазонов, например A1:B4,B1:E7блок разрешает выбор для A1 в E7 включительно.

Альтернативой использованию параметра «Диапазон» является открытие листа щелчком мыши. На листе можно выбрать диапазон данных путем перетаскивания по требуемому диапазону значений.

Программное использование

Параметр блока: Range

Текст: символьный вектор

Значение: Диапазон ячеек

По умолчанию: ''

`Output data type` - Тип выходных данных
`Inherit: auto` (по умолчанию) | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `Enum: <class_name>` | `<data type expression>`

Тип данных для вывода блока «Из электронной таблицы». Блок «Из электронной таблицы» принимает электронные таблицы, содержащие множество типов данных. Однако блок считывает тип данных электронной таблицы в два раза. Затем он выводит тип данных в соответствии со значением типа выходных данных.

Если необходимо указать различные типы данных для каждого сигнала, рекомендуется выбрать «Тип выходных данных» > «Наследовать: авто». Эта опция позволяет разрешить типы данных обратного сигнала с помощью обратного распространения. Например, предположим, что в блоке From Spreadsheet есть два сигнала, In1 и In2, которые блок посылает портам, имеющим типы данных int8 и Boolean. При обратном распространении блок пересчитывает In1 как int8 и In2 как boolean.

Чтобы разрешить блоку приводить тип выходных данных в соответствие с типом принимающего блока, используйте Inherit: auto.

Дополнительные сведения см. в разделе Типы данных управляющих сигналов.

Программное использование

Параметр блока: OutDataTypeStr

Текст: символьный вектор

Значения:

'Inherit: auto' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | '<data type expression>'

По умолчанию: 'Inherit: auto'

`Treat first column as` - Время или данные
`Time` (по умолчанию) | `Data`

Выберите способ обработки блоком первого столбца электронной таблицы:

Time - Рассматривать первый столбец как время.
Data - Рассматривать первый столбец как данные.

Зависимости

При выборе Data, блок отключает:

Экстраполяция данных перед первой точкой данных
Интерполяция данных в пределах временного диапазона
Экстраполяция данных после последней точки данных

И позволяет:

Вывод после последней точки данных

Программное использование

Параметр блока: TreatFirstColumnAs

Текст: символьный вектор

Значение: 'Time' | 'Data'

По умолчанию: 'Time'

`Sample time` - Период отбора проб и смещение
`0` (по умолчанию) | скаляр | вектор

Период выборки и смещение.

Блок «Из электронной таблицы» считывает данные из электронной таблицы, используя примерное время, которое:

Задается для блока «Из электронной таблицы»
Блок «Из электронной таблицы» наследует от блоков, в которые блок «Из электронной таблицы» подает данные

Значение по умолчанию: 0, которая задает непрерывное время выборки. Электронная таблица считывается с базовой (самой быстрой) скоростью модели. Дополнительные сведения см. в разделе Указание времени образца.

Программное использование

Параметр: SampleTime

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '0'

`Data extrapolation before first data point` - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold first value` | `Ground value`

Метод экстраполяции, используемый Simulink для совпадения времени моделирования, которое предшествует первой отметке времени в электронной таблице. Выберите один из этих методов экстраполяции.

Метод Описание

Метод	Описание
`Linear extrapolation`	(По умолчанию) Если электронная таблица содержит только один образец, блок «Из электронной таблицы» выводит соответствующее значение данных. Если электронная таблица содержит более одного образца, блок «Из электронной таблицы» линейно экстраполируется с использованием первых двух образцов: Для `double` данные, линейно экстраполирует значение с использованием первых двух выборок Для `Boolean` данные, выводит первое значение данных Для встроенного типа данных, отличного от `double` или `Boolean`: Преобразование данных в `double` Выполняет линейную экстраполяцию (как описано выше для `double` данные) Понижение экстраполированного значения данных до исходного типа данных Вы не можете использовать `Linear extrapolation` с перечисляемым (`enum`) данные.
`Hold first value`	Использует первое значение данных в файле
`Ground value`	Использует значение, зависящее от типа данных образца данных электронной таблицы: Типы данных с фиксированной точкой - использует значение земли Числовые типы, отличные от фиксированных - использует `0` `Boolean` - Использование `false` Перечисляемые типы данных - использует значение по умолчанию

Linear extrapolation

(По умолчанию)

Если электронная таблица содержит только один образец, блок «Из электронной таблицы» выводит соответствующее значение данных.

Если электронная таблица содержит более одного образца, блок «Из электронной таблицы» линейно экстраполируется с использованием первых двух образцов:

Для double данные, линейно экстраполирует значение с использованием первых двух выборок
Для Boolean данные, выводит первое значение данных
Для встроенного типа данных, отличного от double или Boolean:
- Преобразование данных в double
- Выполняет линейную экстраполяцию (как описано выше для double данные)
- Понижение экстраполированного значения данных до исходного типа данных

Вы не можете использовать Linear extrapolation с перечисляемым (enum) данные.

Hold first value

Использует первое значение данных в файле

Ground value

Использует значение, зависящее от типа данных образца данных электронной таблицы:

Типы данных с фиксированной точкой - использует значение земли
Числовые типы, отличные от фиксированных - использует 0
Boolean - Использование false
Перечисляемые типы данных - использует значение по умолчанию

Зависимости

Чтобы включить этот параметр, установите для параметра Обработать первый столбец значение Time.

Программное использование

Параметр: ExtrapolationBeforeFirstDataPoint

Текст: символьный вектор

Значения: 'Linear extrapolation' | 'Hold first value' | 'Ground value'

По умолчанию: 'Linear extrapolation'

`Data interpolation within time range` - метод интерполяции для времени моделирования, которое находится между двумя метками времени в MAT-файле;
`Linear interpolation` (по умолчанию) | `Zero order hold`

Метод интерполяции, используемый Simulink для моделирования времени между двумя метками времени в электронной таблице. Выберите один из следующих методов интерполяции.

Метод Описание

Метод	Описание
`Linear interpolation`	(По умолчанию) Блок «Из электронной таблицы» интерполирует с использованием двух соответствующих выборок электронной таблицы: Для `double` данные, линейно интерполирует значение с использованием двух соответствующих выборок Для логических данных, если время моделирования находится между двумя точками данных электронной таблицы с различными значениями, блок «Из электронной таблицы» размещает переход значений на полпути между точками данных электронной таблицы. Например, если данные электронной таблицы переходят от true к false, данные Из электронной таблицы предоставляют выходное значение true для времени моделирования в первой половине интервала между точками данных электронной таблицы. Он предоставляет выходное значение false для времени моделирования во второй половине интервала. Для встроенного типа данных, отличного от `double` или `Boolean`: Преобразование данных в `double` Выполняет линейную интерполяцию (как описано выше для `double` данные) Понижение интерполированного значения до исходного типа данных Вы не можете использовать `Linear interpolation` с перечисляемым (`enum`) данные.
`Zero order hold`	Использует данные из первой из двух проб.

Linear interpolation

(По умолчанию)

Блок «Из электронной таблицы» интерполирует с использованием двух соответствующих выборок электронной таблицы:

Для double данные, линейно интерполирует значение с использованием двух соответствующих выборок
Для логических данных, если время моделирования находится между двумя точками данных электронной таблицы с различными значениями, блок «Из электронной таблицы» размещает переход значений на полпути между точками данных электронной таблицы. Например, если данные электронной таблицы переходят от true к false, данные Из электронной таблицы предоставляют выходное значение true для времени моделирования в первой половине интервала между точками данных электронной таблицы. Он предоставляет выходное значение false для времени моделирования во второй половине интервала.
Для встроенного типа данных, отличного от double или Boolean:
- Преобразование данных в double
- Выполняет линейную интерполяцию (как описано выше для double данные)
- Понижение интерполированного значения до исходного типа данных

Вы не можете использовать Linear interpolation с перечисляемым (enum) данные.

Zero order hold

Использует данные из первой из двух проб.

Зависимости

Чтобы включить этот параметр, установите для параметра Обработать первый столбец значение Time.

Программное использование

Параметр: InterpolationWithinTimeRange

Текст: символьный вектор

Значения: 'Linear interpolation' | 'Zero order hold'

По умолчанию: 'Linear interpolation'

`Data extrapolation after last data point` - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold last value` | `Ground value`

Метод экстраполяции, используемый Simulink для совпадения времени моделирования после последней метки времени в электронной таблице. Выберите один из следующих методов экстраполяции.

Метод Описание

Метод	Описание
`Linear extrapolation`	(По умолчанию) Если электронная таблица содержит только один образец, блок «Из электронной таблицы» выводит соответствующее значение данных. Если электронная таблица содержит более одной выборки, блок «Из электронной таблицы» линейно экстраполирует, используя значения данных двух последних выборок: Для `double` данные, экстраполяция значения с использованием двух последних выборок Для `Boolean` данные, вывод последнего значения данных Для встроенного типа данных, отличного от `double` или `Boolean`: Преобразование данных в `double`. Выполняет линейную экстраполяцию (как описано выше для `double` данные). Понижение экстраполированного значения до исходного типа данных. Вы не можете использовать `Linear extrapolation` с перечисляемым (`enum`) данные.
`Hold last value`	Использует последнее значение данных в файле
`Ground value`	Использует значение, зависящее от типа данных образца данных электронной таблицы: Типы данных с фиксированной точкой - использует значение земли Числовые типы, отличные от фиксированных - использует `0` `Boolean` - Использование `false` Перечисляемые типы данных - использует значение по умолчанию

Linear extrapolation

(По умолчанию)

Если электронная таблица содержит более одной выборки, блок «Из электронной таблицы» линейно экстраполирует, используя значения данных двух последних выборок:

Для double данные, экстраполяция значения с использованием двух последних выборок
Для Boolean данные, вывод последнего значения данных
Для встроенного типа данных, отличного от double или Boolean:
- Преобразование данных в double.
- Выполняет линейную экстраполяцию (как описано выше для double данные).
- Понижение экстраполированного значения до исходного типа данных.

Вы не можете использовать Linear extrapolation с перечисляемым (enum) данные.

Hold last value

Использует последнее значение данных в файле

Ground value

Использует значение, зависящее от типа данных образца данных электронной таблицы:

Типы данных с фиксированной точкой - использует значение земли
Числовые типы, отличные от фиксированных - использует 0
Boolean - Использование false
Перечисляемые типы данных - использует значение по умолчанию

Зависимости

Чтобы включить этот параметр, установите для параметра Обработать первый столбец значение Time.

Программное использование

Параметр: ExtrapolationAfterLastDataPoint

Текст: символьный вектор

Значения: 'Linear extrapolation' | 'Hold last value' | 'Ground value'

По умолчанию: 'Linear extrapolation'

`Output after last data point` - Действие после последней точки данных
`Repeating sequence` (по умолчанию) | `Hold final value` | `Ground value`

Выберите действие после последней точки данных:

Repeating sequence - Повторите последовательность, считав данные из первой строки диапазона, указанного в Range.
Hold final value - вывод последнего определенного значения для оставшейся части моделирования.
Ground value - Вывод значения основания в зависимости от значения типа данных, указанного в поле Output data type.

Зависимости

Чтобы включить этот параметр, установите для параметра Обработать первый столбец значение Data.

Программное использование

Параметр: OutputAfterLastPoint

Текст: символьный вектор

Значения: 'Repeating sequence' | 'Hold final value' | 'Ground value'

По умолчанию: 'Repeating sequence'

`Enable zero-crossing detection` - Включить обнаружение пересечения нулей
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы включить обнаружение пересечения нулей.

Параметр Zero-Crossing Detection применяется только в том случае, если для параметра Sample time установлено значение 0 (непрерывный).

Simulink использует метод, известный как обнаружение пересечения нуля, для точного определения разрыва, не прибегая к чрезмерно малым временным шагам. В этом контексте пересечение нуля используется для представления разрывов.

Для блока «Из электронной таблицы» обнаружение пересечения нулей может происходить только в метках времени в файле. Simulink проверяет только временные метки, а не значения данных.

Если входной массив содержит повторяющиеся метки времени (более одной записи с одной меткой времени), Simulink обнаруживает пересечение нуля в этой метке времени. Например, предположим, что входной массив содержит эти данные.

time:     0 1 2 2 3
signal:   2 3 4 5 6

В момент времени 2 происходит пересечение нуля с разрывом входного сигнала.

Для данных с недублированными временными метками обнаружение пересечения нуля зависит от настроек следующих параметров:

Экстраполяция данных перед первой точкой данных
Интерполяция данных в пределах временного диапазона
Экстраполяция данных после последней точки данных

Блок применяет следующие правила при определении времени:

Пересечение нуля происходит для первой метки времени
Для отметок времени между первой и последней отметками времени
Для последней метки времени

Метка времени	При обнаружении пересечения нулей
Сначала	Экстраполяция данных перед первой точкой данных `Ground value`.
Между первым и последним	Интерполяция данных в пределах временного диапазона устанавливается в `Zero-order hold`.
В последний раз	Один или оба этих параметра: Экстраполяция данных после последней точки данных установлена в `Ground value`. Интерполяция данных в пределах временного диапазона устанавливается в `Zero-order hold`.

На следующем рисунке показано обнаружение пересечения нуля для данных, к которым обращается блок из электронной таблицы, имеющий следующие настройки:

Экстраполяция данных перед первой точкой данных - Linear extrapolation
Интерполяция данных в пределах временного диапазона (для внутренних точек) - Zero order hold
Экстраполяция данных после последней точки данных - Linear extrapolation

Следующий рисунок является еще одной иллюстрацией обнаружения пересечения нуля для данных, к которым обращается блок из электронной таблицы. Блок имеет следующие настройки для меток времени (точек):

Экстраполяция данных перед первой точкой данных - Hold first value
Интерполяция данных в пределах временного диапазона - Zero order hold
Экстраполяция данных после последней точки данных - Hold last value

Программное использование

Параметр блока: ZeroCross

Текст: символьный вектор

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры модели

Проект управления окном питания

Используйте программное обеспечение MathWorks ® и процесс разработки на основе моделей, чтобы перейти от концепции к реализации системы окон питания для автомобиля. В этом примере используются Simulink ®, Simulink ® Coverage™, DSP System Toolbox™, Simscape™ Multibody™, Fixed-Point Designer™, Simscape™ Electrical™, Simscape™ и Simulink ® Real-Time™.

Открыть сценарий

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point^[a]` \| `integer` \| `single`
Прямой проход	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулей	`yes`
^[a] Поддерживает до 32-разрядных типов данных с фиксированной точкой.

Алгоритмы

развернуть все

Когда блок «Из электронной таблицы» считывает данные из электронной таблицы, он считывает все сигналы с двойной точностью и затем передает их типу данных, указанному в параметре «Тип выходных данных» для выходного сигнала. Во время литья блок использует режим округления и насыщение при целочисленном переполнении следующим образом.

Режим округления

Блок «От электронной таблицы» округляет положительное и отрицательное числа до отрицательной бесконечности. Этот режим эквивалентен MATLAB ®floor функция.

Насыщенность при переполнении целых чисел

Для преобразования типов данных блок «Из электронной таблицы» имеет дело с переполнением насыщения путем переноса к соответствующему значению, которое может представлять тип данных. Например, число 130 не помещается в знаковое 8-битовое целое число и переносится в -126.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Не рекомендуется для производственного кода.
Генерация кода для цели RSim обеспечивает такую же поддержку, как Simulink; все остальные цели генерации кода поддерживают только двойные одномерные реальные сигналы в массиве с форматом времени.
Моделирование в режиме ускорителя, быстрого ускорителя, режиме эталонного ускорителя модели или режиме ускоренного ускорителя модели ведет себя так же, как и моделирование в обычном режиме.
Блок «Из электронной таблицы» не поддерживает создание кода, включающего построение целей ERT или GRT или использование режимов моделирования SIL или PIL.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Поддерживает до 32-разрядных типов данных с фиксированной точкой.

Документация

Из электронной таблицы

Описание

Форматы хранения

Поведение блоков во время моделирования

Совпадения времени моделирования без соответствующих меток времени электронной таблицы

Порты

Продукция

Port_1 - Данные из электронной таблицы скаляр | вектор | матрица

Параметры

File name - Полный путь и имя файла untitled.xlsx (по умолчанию) | полный путь и имя файла

Программное использование

Sheet name - Наименование листа в электронной таблице Sheet1 (по умолчанию) | имя листа

Программное использование

Range - Диапазон ячеек весь диапазон используемых ячеек на листе (по умолчанию) | A1:B3,D1:D3,A7:B9,D7:D9 | список, разделенный запятыми column:row

Программное использование

Output data type - Тип выходных данных Inherit: auto (по умолчанию) | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | Enum: <class_name> | <data type expression>

Программное использование

Treat first column as - Время или данные Time (по умолчанию) | Data

Зависимости

Программное использование

Sample time - Период отбора проб и смещение 0 (по умолчанию) | скаляр | вектор

Программное использование

Data extrapolation before first data point - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле Linear extrapolation (по умолчанию) | Hold first value | Ground value

Зависимости

Программное использование

Data interpolation within time range - метод интерполяции для времени моделирования, которое находится между двумя метками времени в MAT-файле; Linear interpolation (по умолчанию) | Zero order hold

Зависимости

Программное использование

Data extrapolation after last data point - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле Linear extrapolation (по умолчанию) | Hold last value | Ground value

Зависимости

Программное использование

Output after last data point - Действие после последней точки данных Repeating sequence (по умолчанию) | Hold final value | Ground value

Зависимости

Программное использование

Enable zero-crossing detection - Включить обнаружение пересечения нулей off (по умолчанию) | on

Программное использование

Примеры модели

Проект управления окном питания

Характеристики блока

Алгоритмы

Режим округления

Насыщенность при переполнении целых чисел

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Темы

Документация Simulink

Поддержка

`Port_1` - Данные из электронной таблицы
скаляр | вектор | матрица

`File name` - Полный путь и имя файла
`untitled.xlsx` (по умолчанию) | полный путь и имя файла

`Sheet name` - Наименование листа в электронной таблице
`Sheet1` (по умолчанию) | имя листа

`Range` - Диапазон ячеек
весь диапазон используемых ячеек на листе (по умолчанию) | `A1:B3,D1:D3,A7:B9,D7:D9` | список, разделенный запятыми `column:row`

`Treat first column as` - Время или данные
`Time` (по умолчанию) | `Data`

`Sample time` - Период отбора проб и смещение
`0` (по умолчанию) | скаляр | вектор

`Data extrapolation before first data point` - Метод экстраполяции времени моделирования перед начальной меткой времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold first value` | `Ground value`

`Data extrapolation after last data point` - Метод экстраполяции для времени моделирования после последней метки времени в MAT-файле
`Linear extrapolation` (по умолчанию) | `Hold last value` | `Ground value`

`Output after last data point` - Действие после последней точки данных
`Repeating sequence` (по умолчанию) | `Hold final value` | `Ground value`

`Enable zero-crossing detection` - Включить обнаружение пересечения нулей
`off` (по умолчанию) | `on`

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.
