В этом разделе показано, как создать код MATLAB ® для конфигурации рабочей точки с помощью диспетчера установившегося состояния или линеаризатора модели. Можно создать код MATLAB для программного воспроизведения результата, полученного в интерактивном режиме.
Можно также изменить сценарий для вычисления нескольких операционных точек с систематическими изменениями спецификаций операционных точек (пакетные вычисления). Дополнительные сведения см. в разделе Пакетное вычисление стационарных рабочих точек с повторным использованием сгенерированного кода MATLAB.
При вычислении операционных точек с помощью Steady State Manager можно создать сценарий MATLAB или сценарий в реальном времени для настройки спецификаций операционных точек и вычисления операционной точки. Для этого:
Чтобы создать спецификацию, в окне Диспетчер устойчивого состояния (Steady State Manager) на вкладке Устойчивое состояние (Steady State) щелкните Отсечь спецификацию (Trim Specification).
В соответствующем документе спецификации настройте состояние рабочей точки, входные и выходные спецификации. Пример см. в разделе Расчет рабочих точек из спецификаций с помощью диспетчера устойчивого состояния.
Чтобы задать параметры поиска оптимизации, на вкладке Спецификация (Specification) щелкните Опции обрезки (Trim Options). Дополнительные сведения см. в разделе Изменение параметров оптимизации поиска в операционной точке.

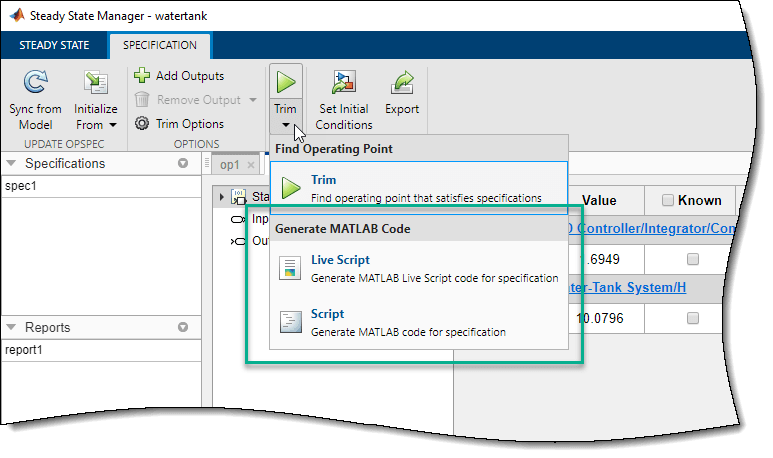

Чтобы создать код, создающий операционную точку с помощью спецификаций и параметров поиска, щелкните Обрезать
(Trim) и выберите параметр создания кода
.
Можно создать один из следующих сценариев:
Сценарий в реальном времени - Нажмите Live Script.
Сценарий MATLAB - Нажмите Script.
Созданный сценарий откроется в редакторе MATLAB.
При вычислении рабочих точек с помощью линеаризатора модели можно создать сценарий MATLAB для настройки спецификаций рабочих точек и вычисления рабочей точки. Для этого:
В линеаризаторе модели на вкладке «Линейный анализ» в раскрывающемся списке «Рабочие точки» щелкните Trim Model.
В диалоговом окне Обрезать модель (Trim the model) на вкладке Спецификации (Specifications) настройте состояние рабочей точки, параметры ввода и вывода. Пример см. в разделе Расчет рабочих точек по спецификациям с помощью линеаризатора модели.
На вкладке «Параметры» задайте параметры оптимизации поиска. Дополнительные сведения см. в разделе Изменение параметров оптимизации поиска в операционной точке.

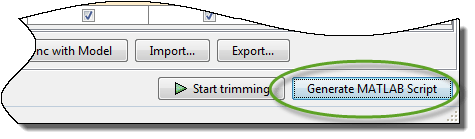

Чтобы создать код, создающий операционную точку с помощью спецификаций и параметров поиска, щелкните Создать сценарий MATLAB (Generate MATLAB Script).
Созданный код откроется в редакторе MATLAB.
