Основы оценки частотного отклика

Частотный отклик описывает стационарный отклик системы на синусоидальные входы. Simulink ® Control Design™ позволяет оценить частотную характеристику модели или выполнить онлайн-оценку физического предприятия. Результатом является модель частотной характеристики, сохраненная как frd объект модели. Применение моделей частотной характеристики включает в себя:

Проверка точных результатов линеаризации. Оценка частотного отклика использует другой алгоритм для вычисления аппроксимации линейной модели и служит в качестве независимого теста точной линеаризации.
Анализ динамики линейной модели или проектирование контроллера для установки, представленного расчетной частотной характеристикой.
Оцените параметрическую модель с помощью программного обеспечения System Identification Toolbox™.

Модели частотного отклика

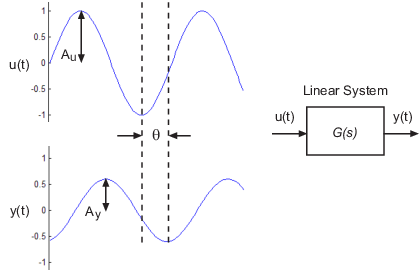

Рассмотрите возможность применения синусоидального входа в линейной системе:

$u (t)_{=}$ Ausinobjectt.

В результате получается выход, который также является синусоидой с той же частотой, но с другой амплитудой и фазой

$y (t)_{=} Aysin$ (

Частотная характеристика для стабильной системы описывает изменение амплитуды и фазовый сдвиг как функцию частоты. Если Y (ы) и U (ы) являются преобразованиями Лапласа y (t) и u (t) соответственно, то G (ы) является:

$G (s) \frac{= Y}{(s)}$ U (s),

где

$\begin{array}{l} | G (s) | = | G \frac{_{(}}{_{jλ}}) \\ \frac{}{|=AyAu,θ=∠Y} ({jλ)}^{X} \frac{(jλ) = tan}{− 1 (Im [G} ( \end{array}$ jλ)] Re [G (jλ)]).

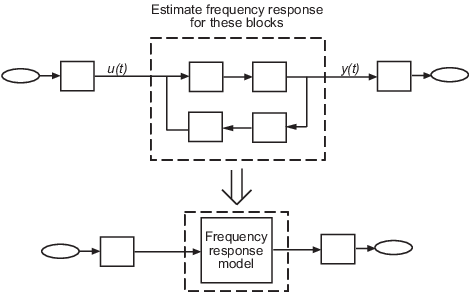

frd модель, которую вы получаете из оценки частотного отклика, содержит G (s), оцениваемые на определенных частотах. Хотя Simulink обычно является нелинейным, оценка обычно выполняется в установившейся рабочей точке. Если приложенное возмущение невелико, получаетсяfrd модель является аппроксимацией линеаризованного отклика в этой номинальной рабочей точке.

Оценка в автономном и оперативном режиме

Simulink Control Design позволяет:

Оцените частотную характеристику системы, смоделированной в Simulink, без изменения модели. Этот подход иногда называют оценкой частотной характеристики в автономном режиме.
Оценка частотной характеристики физической установки в режиме реального времени. Этот подход называется оценкой частотной характеристики в режиме онлайн.

В следующей таблице приведены некоторые различия между автономными и интерактивными оценками и инструментами, используемыми для их выполнения.

Цель	Инструмент	Дополнительные сведения
Оценка частотной характеристики системы, смоделированной в Simulink, без изменения модели	Интерактивный рабочий процесс - линеаризатор модели Рабочий процесс командной строки - `frestimate` команда	Оценка частотной характеристики с использованием линеаризатора модели Оценка частотной характеристики в командной строке
Развертывание алгоритма оценки частотной характеристики для оценки физической установки в реальном времени	Блок оценки частотной характеристики	Развертывание алгоритма оценки частотного отклика для использования в режиме реального времени
Выполнение оперативной оценки установки, смоделированной в Simulink, например, для проверки параметров оценки перед развертыванием	Блок оценки частотной характеристики	Онлайн-оценка с использованием установки, смоделированной в Simulink

Рабочий процесс базовой оценки

Для оценки в автономном режиме процесс оценки базовой частотной характеристики включает в себя следующие этапы:

Укажите часть модели, которую требуется оценить. Для этого необходимо настроить точки анализа линеаризации, определяющие входные и выходные данные для оценки.
Укажите рабочую точку для оценки. Как правило, оценка выполняется в установившейся рабочей точке. Такую рабочую точку можно найти, обрезав модель.
Создайте входной сигнал для оценки. Программа вводит этот сигнал на указанный вход и измеряет отклик на выходе.
Выполните оценку и изучите результаты.

Примеры, иллюстрирующие этот рабочий процесс, см. в следующих разделах:

Сведения о рабочем процессе оценки в сети см. в разделе Основы оценки частотной характеристики в сети.

Требования к модели

Можно оценить частотную характеристику одного или нескольких блоков в стабильной модели Simulink в устойчивом состоянии.

Модель может содержать любые блоки Simulink, включая блоки с динамикой на основе событий. Примеры блоков с динамикой на основе событий включают диаграммы Stateflow ® и инициируемые подсистемы.

Перед оценкой отключите следующие типы блоков:

Блоки, имитирующие случайные возмущения (шум). Альтернативные способы моделирования систем с шумом см. в разделе Оценка моделей частотного отклика с шумом с помощью инструментария обработки сигналов.
Исходные блоки, генерирующие изменяющиеся во времени выходные сигналы, которые мешают оценке. См. раздел Влияние изменяющихся во времени блоков источников на оценку частотного отклика.
