Интерактивный контурный график
В этом примере показано, как использовать surfht для создания интерактивного контурного графика.
Создайте сетку области (x, y) от (-2, -2) до (2,2) с помощьюmeshgrid.
[x,y] = meshgrid(-2:0.2:2,-2:0.2:2);
Вычислите функцию z (x, y) = x × exp (-x2 - y2) в этой области.
z = x.*exp(-x.^2 - y.^2);
Откройте интерактивный контурный график. С тех пор meshgrid создает сетку значений x и y, открывает график, используя первую строку x и первый столбец y.
surfht(x(1,:),y(:,1),z)
На рисунке показан график горизонталей значений z вдоль указанных осей x и y.

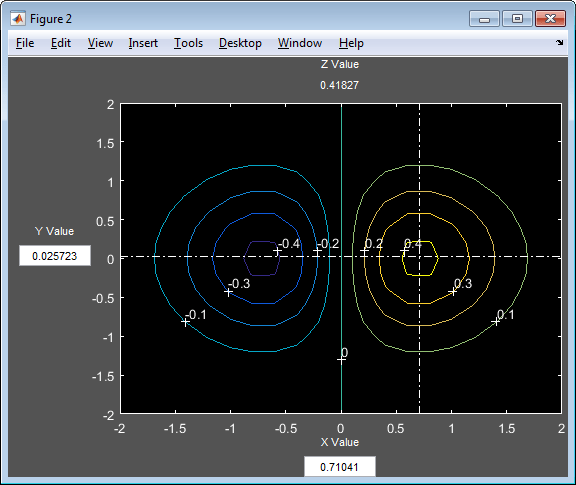

Щелкните график, чтобы вычислить z в координатах (x, y), обозначенных пересекающимися белыми линиями.
Например, при x = 0,71041 и y = 0,025723 значение z равно 0,41827.

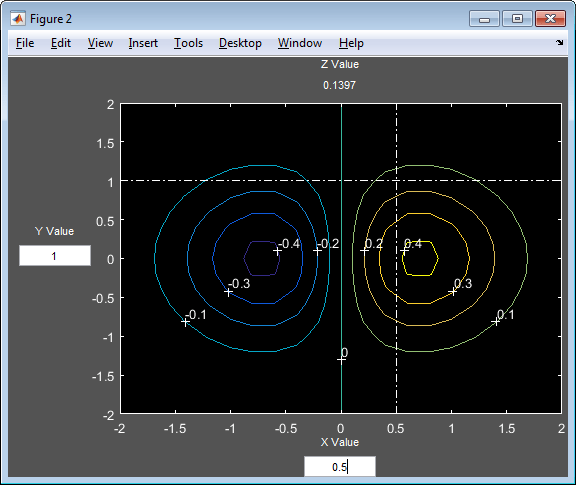

Либо введите значения в поля с метками. X Value и Y Value для вычисления z в заданных координатах. Например, вычислить z при x = 0,5 и y = 1.
Значение z равно 0,1397.
