Можно настроить эталонные приложения для отображения стандартных сигналов измерений ISO 15037-1: 2006 [1] в инспекторе данных моделирования, включая угол и крутящий момент рулевого колеса, продольную и боковую скорость, а также угол бокового скольжения.
Для настройки отображения сигнала ISO в эталонной подсистеме визуализации приложения откройте блок ISO 15037-1: 2006. Выберите «Включено». После выполнения маневра откроется инспектор данных моделирования со стандартными измерениями.
Например, для отображения сигналов ISO при выполнении маневра изменения двойной полосы:
Создайте и откройте рабочую копию проекта приложения ссылки на изменение в двухполосном режиме.
В подсистеме визуализации откройте блок ISO 15037-1: 2006. Выберите «Включено». Сохраните ссылочное приложение.

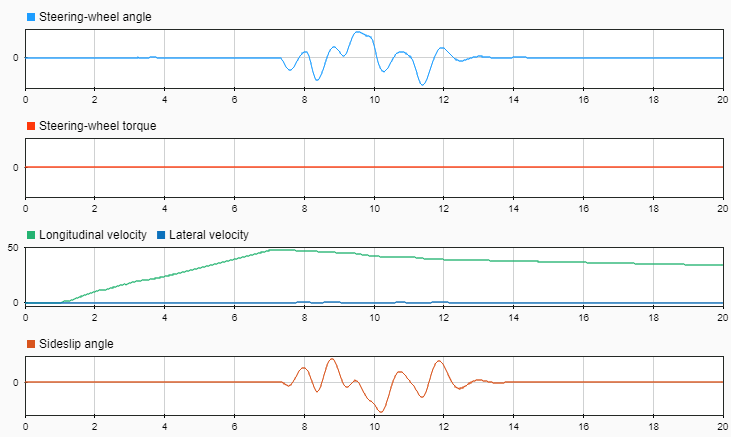

Проведи маневр. Во время моделирования просмотрите стандартные сигналы измерений ISO в инспекторе данных моделирования, включая угол и крутящий момент рулевого колеса, продольную и боковую скорость, а также угол бокового скольжения.
[1] ISO 15037-1: 2006. Дорожные транспортные средства -- Методы испытания на динамику транспортных средств -- Часть 1: Общие условия для легковых автомобилей. ИСО (Международная организация по стандартизации), 2014 год.
