Ideal Airspeed Correction
Вычислите эквивалентную воздушную скорость (EAS), калиброванную воздушную скорость (CAS) или истинную воздушную скорость (TAS) друг от друга
- Библиотека:
Aerospace рейс
Описание

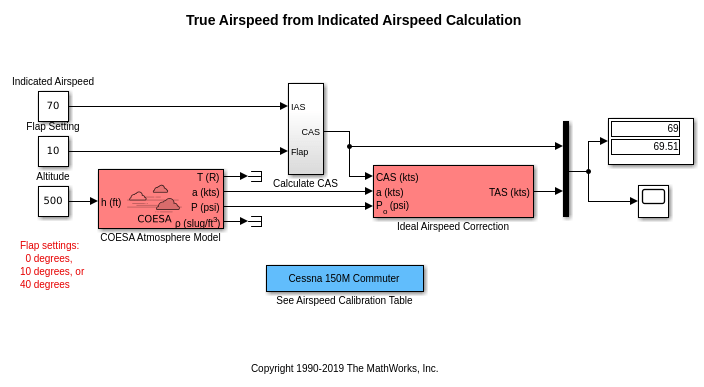

Блок Ideal Airspeed Correction вычисляет одну из этих скоростей по одной из двух других скоростей:
Эквивалентная воздушная скорость (EAS)
Калиброванная воздушная скорость (CAS)
Истинная воздушная скорость (TAS)
Ограничения
Этот блок принимает, что воздушный поток является сжимаемым сухим воздухом с постоянным удельным тепловым отношением, γ
Порты
Вход
TAS - Истинная входная воздушная скорость
скаляр
Истинная входная воздушная скорость, заданная как скаляр, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным TAS.
Типы данных: double
EAS - Эквивалентная входная воздушная скорость
скаляр
Эквивалентная входная воздушная скорость, заданная в виде скаляра, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным EAS.
Типы данных: double
CAS - Калиброванная входная воздушная скорость
скаляр
Калиброванная входная воздушная скорость, заданная в виде скаляра, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным EAS.
Типы данных: double
a - Скорость звука
скаляр
Скорость звука, заданная в виде скаляра, в модулях, заданных параметром Units.
Типы данных: double
P0 - Статическое давление
скаляр
Статическое давление, заданное в виде скаляра, в модулях, заданных параметром Units.
Типы данных: double
Выход
EAS - Эквивалентная выходная воздушная скорость
скаляр
Эквивалентная выходная воздушная скорость, возвращаемая в виде скаляра, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным TAS или CAS и Airspeed output к EAS.
Типы данных: double
CAS - Калиброванная выходная воздушная скорость
скаляр
Калиброванная выходная воздушная скорость, возвращаемая в виде скаляра, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным TAS или EAS и Airspeed output к CAS.
Типы данных: double
TAS - Истинная выходная воздушная скорость
скаляр
Истинная выходная воздушная скорость, возвращаемая в виде скаляра, в модулях, заданных параметром Units.
Зависимости
Чтобы включить этот порт, установите Airspeed input равным CAS или EAS и Airspeed output к TAS.
Типы данных: double
Параметры
Units - Модули
Metric (MKS) (по умолчанию) | English (Velocity in ft/s) | English (Velocity in kts)
Входной и выходной модули, заданные как:
Модули | Вход воздушной скорости | Скорость звука | Давление воздуха | Выходная скорость воздуха |
|---|---|---|---|---|
| Метры в секунду | Метры в секунду | Паскаль | Метры в секунду |
| Футы в секунду | Футы в секунду | Фунтовая сила на квадратный дюйм | Футы в секунду |
| Узлы | Узлы | Фунтовая сила на квадратный дюйм | Узлы |
Программное использование
Параметры блоков: units |
| Тип: Вектор символов |
Значения: 'Metric (MKS)' | 'English' |
По умолчанию: 'Metric (MKS)' |
Airspeed input - Тип входа воздушной скорости
TAS (по умолчанию) | EAS | CAS
Тип входа воздушной скорости, заданный как:
| Истинная воздушная скорость |
| Эквивалентная воздушная скорость |
| Калиброванная воздушная скорость |
Программное использование
Параметры блоков: vel_in |
| Тип: Вектор символов |
Значения: 'TAS' | 'EAS' | 'CAS' |
По умолчанию: 'TAS' |
Airspeed output - Тип выхода воздушной скорости
EAS (по умолчанию) | CAS | TAS
Тип выхода воздуха, заданный как:
Вход воздушной скорости | Выходная скорость воздуха |
|---|---|
| EAS (эквивалентная воздушная скорость) |
ПТК (калиброванная воздушная скорость) | |
| TAS (истинная воздушная скорость) |
ПТК (калиброванная воздушная скорость) | |
| TAS (истинная воздушная скорость) |
EAS (эквивалентная воздушная скорость) |
Программное использование
Параметры блоков: vel_out_tas, vel_out_cas, vel_out_eas, в зависимости от типа скорости входа, vel_in. Для получения дополнительной информации см. таблицу типов выходных данных воздушной скорости. |
| Тип: Вектор символов |
Значения: 'EAS' | 'CAS''TAS' |
По умолчанию: 'EAS' |
Method - Метод вычисления коэффициента преобразования
Table Lookup (по умолчанию) | Equation
Метод вычисления коэффициента преобразования, заданный как:
Table Lookup
| (По умолчанию) Сгенерируйте выходную воздушную скорость, просматривая или оценивая значения таблицы на основе блочных входов. Если установлен флажок Subsonic airspeeds only, блок Ideal Airspeed Correction генерирует код, который включает данные интерполяционной таблицы (Mach < 1). Если флажок Subsonic airspeeds only снят, блок Ideal Airspeed Correction генерирует код, который включает все данные интерполяционной таблицы (Mach < 5). Помимо Mach 5, блок использует The
Использование |
Equation
| Вычислите выходную воздушную скорость непосредственно с помощью блочных входных значений. Вычисления со сверхзвуковыми воздушными скоростями (больше 1 Маха) требуют итерационных расчетов. Если функция не находит решение в течение 30 итераций, она выводит сообщение об ошибке. Блок не включает данные интерполяционной таблицы в сгенерированный код. |
Блок Ideal Airspeed Correction автоматически использует Equation способ для любого из этих образцов:
Преобразование с Airspeed input установленным в
TASи Airspeed output установлено наEAS.Преобразование с Airspeed input установленным в
EASи Airspeed output установлено наTAS.Преобразование блока когда вход скорость превышает в пять раз скорость звука на уровне моря (приблизительно 1700 м/с).
Программное использование
Параметры блоков: method |
| Тип: Вектор символов |
Значения: 'Table Lookup' | 'Equation' |
По умолчанию: 'Table Lookup' |
Subsonic airspeeds only - Использование с дозвуковой воздушной скоростью
off (по умолчанию) | on
Установите этот флажок, чтобы использовать этот блок только с приложениями дозвуковой воздушной скорости (воздушная скорость меньше 1 Маха). Установка этого флажка может повысить эффективность.
Блок генерирует код следующим образом:
Если этот флажок установлен, блок Ideal Airspeed Correction генерирует код, который включает дозвуковые (Mach < 1) данные интерполяционной таблицы, если Method установлено на
Table Lookup.При установке этого флажка отображается параметр Action for out-of-range input.
Если этот флажок снят, блок Ideal Airspeed Correction генерирует код, который включает все данные интерполяционной таблицы (Mach < 5), если Method установлено на
Table Lookup.
Программное использование
Параметры блоков: SubOnly |
| Тип: Вектор символов |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Action for out-of-range input - Поведение блоков вне области допустимого значения
Нет (по умолчанию) | Warning | Error
Поведение блока вне области допустимого, где воздушная скорость больше, чем Mach 1, задается следующим образом.
| Значение | Описание |
|---|---|
| Не отображает предупреждение или ошибку. |
| Выдает предупреждение и указывает, что воздушная скорость превышает 1 Мач. |
| Отображает ошибку и указывает, что воздушная скорость больше, чем Mach 1. |
Зависимости
Этот параметр активируется, только если установлен флажок Subsonic airspeeds only.
Программное использование
Параметры блоков: action |
| Тип: Вектор символов |
Значения: 'None' | 'Warning' | 'Error' |
По умолчанию: 'None' |
Ссылки
[1] Lowry, J. T., Performance of Light Aircraft, AIAA Education Series, Washington, DC, 1999.
[2] Aeronautical Vestpocket Handbook, United Technologies Pratt & Whitney, август 1986 года.
[3] Gracey, William, Measurement of Aircraft Speed and Altitude, NASA Reference Publication 1046, 1980.
Расширенные возможности
Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®
.См. также
COESA Atmosphere Model | ISA Atmosphere Model | Lapse Rate Model | Non-Standard Day 210C | Non-Standard Day 310
