Динамика аппарата

Моделируйте аэродинамику, движение и движение самолета и космического аппарата

Создайте динамику своей системы, выполните симуляции и осмыслите поведение системы при различных условиях. Вычислите аэродинамические силы и моменты наряду с общими динамическими параметрами рейса. Можно также симулировать уравнения движения с тремя и шестью степенями свободы. Используя блоки в библиотеке Pilot Models, реализуйте модели кроссовера, точности и Tustin.

  • Аэродинамика
    Вычислите аэродинамические силы и моменты с помощью аэродинамических коэффициентов, динамического давления, центра тяжести, центра давления
  • Уравнения Движения
    Реализуйте 3DoF, 6DoF и точки точечной массы движения, чтобы определить положение тела, скорость, положение, родственные значения
  • Параметры рейса
    Вычислите космические параметры, такие как идеальная коррекция воздушной скорости, число Маха, динамическое давление
  • Массовые свойства
    Симулируйте тензоры центра тяжести и инерции
  • Пилотные модели
    Реализуйте пилотные модели
  • Толчок
    Симулируйте систему двигателя и контроллер

Рекомендуемые примеры

Fly the De Havilland Beaver

Полет на De Havilland Beaver

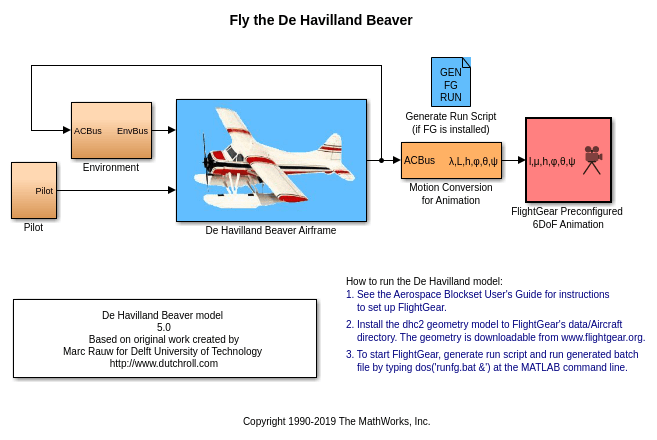

Как смоделировать De Havilland Beaver с помощью ПО Simulink ® и Aerospace Blockset™. Также показано, как использовать джойстик пилота для полёта на De Havilland Beaver. Эта модель была закодирована в цвете, чтобы помочь в определении местоположения блоков Aerospace Blockset. Красными блоками являются блоки Aerospace Blockset, оранжевыми блоками являются подсистемы, содержащие дополнительные блоки Aerospace Blockset, а белыми блоками являются блоки Simulink.

Откройте модель
HL-20 Project with Optional FlightGear Interface

HL-20 проект с опциональным интерфейсом FlightGear

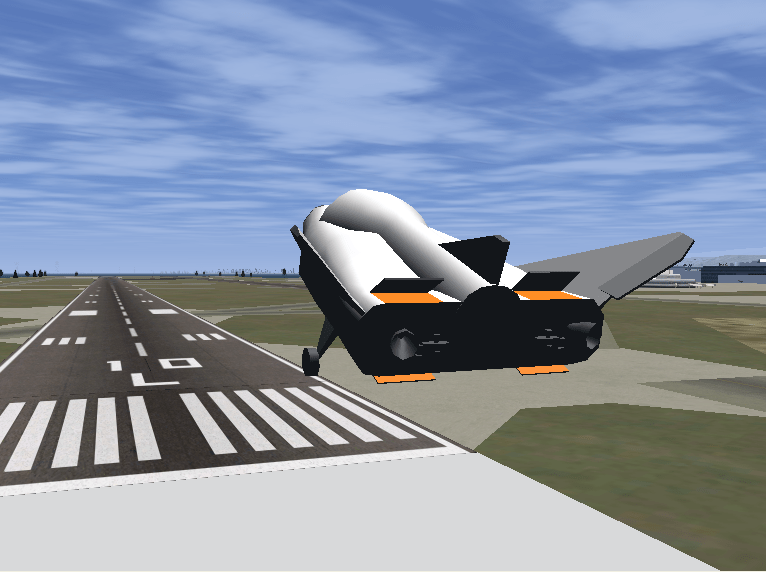

Этот проект показывает, как смоделировать HL-20 подъемное тело НАСА с помощью ПО Simulink ®, Stateflow ® и Aerospace Blockset™. Модель транспортного средства включает аэродинамику, логику управления, системы управления отказом (FDIR) и органы управления двигателем (FADEC). Это также включает эффекты окружения, такие как профиль ветра для фазы посадки. Вся модель имитирует фазы захода на посадку и захода на посадку с помощью автоматического контроллера посадки. Чтобы проанализировать эффекты отказов привода и изменения порывов ветра на устойчивость транспортного средства, используйте ярлык проекта «Run Failure Analysis in Parallel». Если установлен Parallel Computing Toolbox™, анализ запускается параллельно. Если Parallel Computing Toolbox™ не установлен, анализ запускается последовательно. Визуализация для этой модели осуществляется через интерфейс к FlightGear, пакету симулятора рейсов с открытым исходным кодом. Если интерфейс FlightGear недоступен, можно симулировать модель, закрыв цикл с помощью альтернативных источников данных, представленных в блоке Variant. В этом блоке можно выбрать ранее сохраненный файл данных, блок Редактор или набор постоянных значений. Этот пример требует Control System Toolbox™.

Открытый пример

Документация Aerospace Blockset
