Фильтрация

Фильтрация и формирование импульсов

Примените фильтрацию для формирования и кондиционирования импульсов сигнала.

Функции

gaussdesignСоздание Гауссовского КИХ-фильтра формирующего импульс
intdumpИнтегрирование и демпфирование
rcosdesignСоздание формирующего импульс КИХ-фильтра приподнятого косинуса
rectpulseПрямоугольное формирование импульсов

Объекты

comm.IntegrateAndDumpFilterИнтеграция сигнала в дискретном времени с периодическими сбросами
comm.RaisedCosineTransmitFilterПримените формирование импульса путем интерполяции сигнала с помощью фильтра конечной импульсной характеристики приподнятого косинуса
comm.RaisedCosineReceiveFilterПримените импульсное формирование путем децимирования сигнала с помощью фильтра конечной импульсной характеристики приподнятого косинуса

Блоки

Ideal Rectangular Pulse FilterСформируйте входной сигнал, используя идеальные прямоугольные импульсы
Integrate and DumpИнтегрируйте сигнал в дискретном времени, периодически сбрасывая его в нуль
Raised Cosine Transmit FilterПримените импульсное формирование по сигналу повышающей дискретизации с помощью приподнятого косинуса конечной импульсной характеристики фильтра
Raised Cosine Receive FilterПримените импульсное формирование по сигналу понижающей дискретизации с помощью приподнятого косинуса конечной импульсной характеристики фильтра
Windowed IntegratorИнтегрирование во временном окне фиксированной длины

Темы

Фильтрация

Описывает общую фильтрацию comm.

Групповая задержка

Фильтры приподнятого косинуса в commfilt2 библиотека реализует реализуемые фильтры путем задержки максимальной чувствительности.

Проект фильтров приподнятого косинуса с использованием функций MATLAB

Разработка фильтр приподнятого косинуса с использованием rcosdesign функция.

Проект фильтров приподнятого косинуса в Simulink

Этот пример иллюстрирует типовую настройку, в которой передатчик использует квадратный корень фильтр косинуса для выполнения формирования импульса, и соответствующий приемник использует квадратный корень фильтр косинуса в качестве согласованного фильтра.

Рекомендуемые примеры

Raised Cosine Filtering

Фильтр приподнятого косинуса

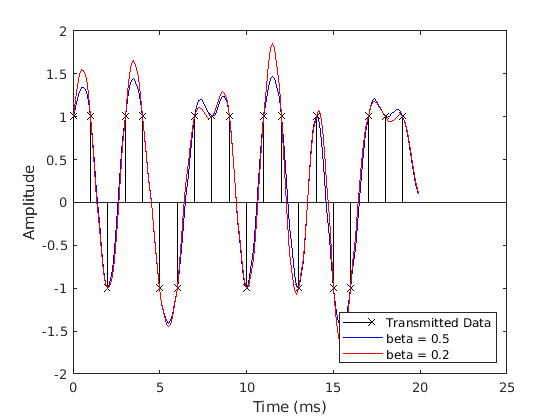

Возможность отклонения межсимвольных помех (ISI) приподнятого косинусоидного фильтра и как разделить фильтр приподнятого косинуса между передатчиком и приемником, используя Системные объекты передающего и приёмного косинусоидного фильтра (comm.ReasedCosineTransmitFilter и comm.ReasedCosineReceiveFilter, соответственно).

Открыть Live Script
Pulse Shaping Using a Raised Cosine Filter

Формирование импульсов с использованием фильтр приподнятого косинуса

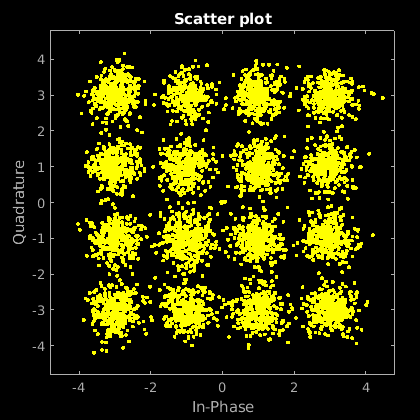

Пропустите сигнал 16-QAM, используя пару квадратных корневых приподнятых косинусоидных согласованных фильтров. Постройте график глазковой диаграммы и графика поля точек сигнала. После передачи сигнала через канал AWGN вычислите количество битовых ошибок.

Открыть Live Script
Reduce ISI Using Raised Cosine Filtering

Уменьшите ISI с помощью фильтрации приподнятого косинуса

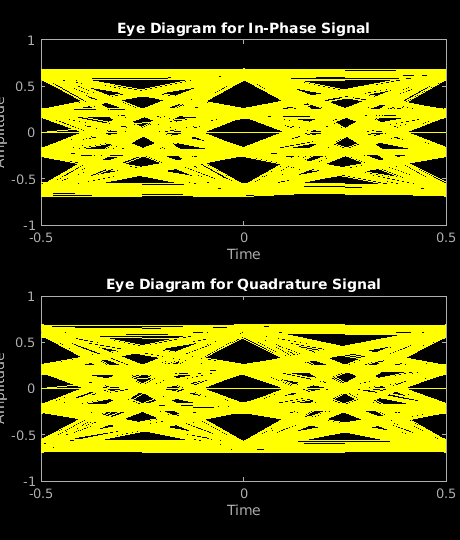

Используйте фильтр приподнятого косинуса, чтобы уменьшить межсимвольную интерференцию (ISI), к которой приводит нелинейное усиление сигнала.

Открыть Live Script
