Модулируйте данные с помощью DVB-S2X стандартной заданной 32-APSK схемы модуляции. Отображение результата на графике поля точек.

Установите порядок модуляции и суффикс, идентифицирующий стандарт DVB-S2X. Создайте вектор данных со всеми возможными символами.

M = 32;
stdSuffix = 's2x';
x = (0:M-1);

Модулируйте данные.

y = dvbsapskmod(x,M,stdSuffix);

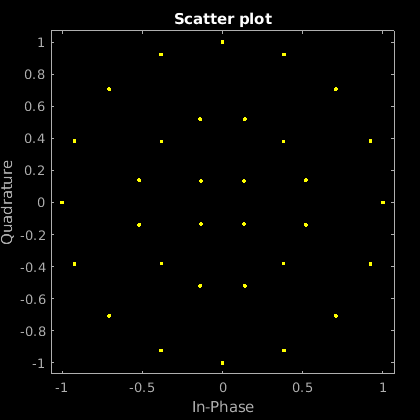

Отобразите созвездие с помощью графика поля точек.

scatterplot(y)

Модулируйте данные с помощью 64-APSK, как задано в DVB-S2X стандарте. Постройте график созвездия для различных идентификаторов кода.

Установите порядок модуляции и стандартный суффикс. Сгенерируйте 1000 символов случайных данных в одном канале.

M = 64;
std = 's2x';
x = randi([0 M-1],1000,1);

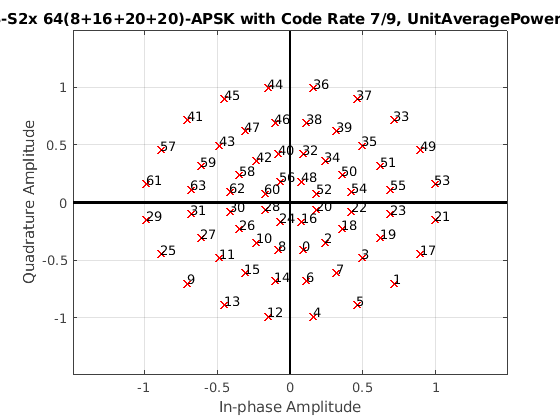

Модулируйте данные согласно 64-APSK созвездию для идентификатора кода 7/9 и постройте график ссылочного созвездия.

y1 = dvbsapskmod(x,M,std,'7/9','PlotConstellation',true);

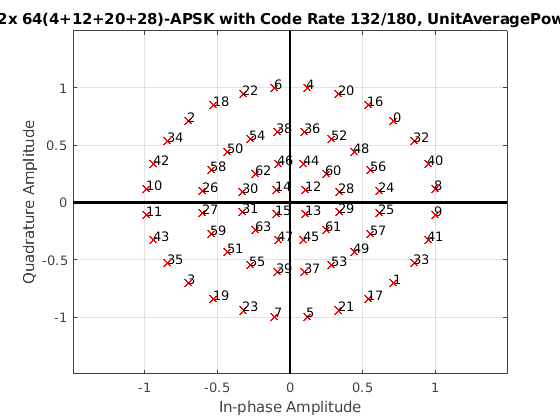

Модулируйте установку идентификатора кода равным 132/180 и наблюдайте различия в структуре созвездия.

y2 = dvbsapskmod(x,M,std,'132/180','PlotConstellation',true);

Модулируйте данные с использованием 16-APSK, заданных в DVB-S2 стандарте для нормальных и коротких длин системы координат. Вычислите степень выходного сигнала.

Установите порядок модуляции и стандартный суффикс. Сгенерируйте случайные битовые данные для 1000 символов в одном канале.

M = 16;
std = 's2';
x = randi([0 1],1000*log2(M),1);

Установите тип входа, чтобы бит и модулировать данные в соответствии с 16-APSK созвездием для идентификатора кода 2/3. Используйте нормальную длину системы координат по умолчанию.

y1 = dvbsapskmod(x,M,std,'2/3','InputType','bit');

Модулируйте данные с помощью различных настроек, установите идентификатор кода равным 8/9 и используйте короткую длину системы координат.

y2 = dvbsapskmod(x,M,std,'8/9','short','InputType','bit');

Средняя степень модулированного сигнала изменяется на основе идентификатора кода. Вычислите среднюю степень модулируемых сигналов.

y1avgPow = mean(abs(y1).^2)

y1avgPow = 0.7590

y2avgPow = mean(abs(y2).^2)

y2avgPow = 0.7716

Модулируйте данные, применяющие 16-APSK, как указано в стандартах DVB-SH и DVB-S2. Нормализуйте выход модулятора так, чтобы он имел среднюю степень сигнала 1 Вт.

Установите порядок модуляции и сгенерируйте все возможные символы.

M = 16;
x =  0:M-1;

Модулируйте данные, применяющие 16-APSK, как указано в DVB-SH. Используйте пару "имя-значение", чтобы задать один тип выхода.

y1 = dvbsapskmod(x,M,'sh','OutputDataType','single');

Модулируйте данные, применяющие 16-APSK, как указано в DVB-S2. Используйте пару "имя-значение", чтобы задать один тип выхода.

y2 = dvbsapskmod(x,M,'s2','OutputDataType','single');

Модулируйте данные, применяющие 16-APSK, как указано в DVB-S2. Используйте пары «имя-значение», чтобы задать среднюю мощность блока равной true и задать выход одного типа данных.

y3 = dvbsapskmod(x,M,'s2','UnitAveragePower',true,'OutputDataType','single');

Проверьте, какие сигналы имеют среднюю степень модуля.

y1avgPow = mean(abs(y1).^2)

y1avgPow = single
    1

y2avgPow = mean(abs(y2).^2)

y2avgPow = single
    0.7752

y3avgPow = mean(abs(y3).^2)

y3avgPow = single
    1.0000
