Модулируйте данные с помощью 32-QAM, заданных в стандарте MIL-188-110C. Отображение результата с помощью графика поля точек.

Установите значение M 32 и создайте вектор данных, содержащий все возможные символы.

M = 32;
x = (0:M-1);

Модулируйте данные с помощью QAM, как указано в MIL-STD-188-110C.

y = mil188qammod(x,M);

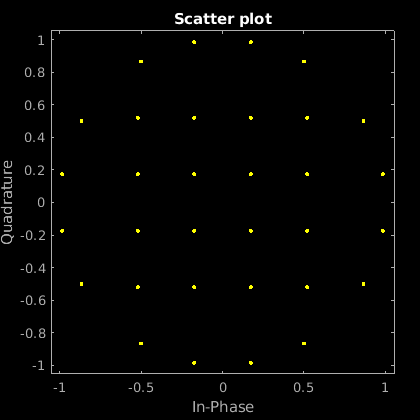

Отобразите созвездие как график поля точек.

scatterplot(y)

Модулируйте данные с помощью 16-QAM, заданных в стандарте MIL-STD-188-110B. Нормализуйте выход модулятора так, чтобы он имел среднюю степень сигнала 1 Вт.

Установите M и сгенерируйте случайные данные.

M = 16;
x = randi([0 M-1],1e5,1);

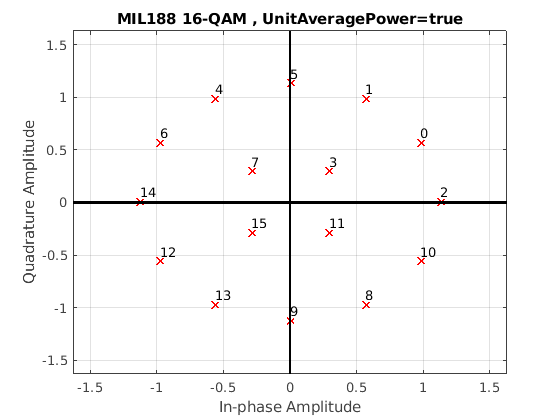

Модулируйте данные, применяющие 16-QAM, как указано в MIL-STD-188-110B. Используя пары "имя-значение", установите среднюю степень модуля равной true и включите график созвездия.

y = mil188qammod(x,M,'UnitAveragePower',true,'PlotConstellation',true);

Проверьте, что сигнал имеет приблизительно среднюю степень в модулях.

avgPow = mean(abs(y).^2)

avgPow = 1.0012

Модулируйте последовательность бит, используя 64-QAM, как задано MIL-STD188-110B. Отобразите созвездие.

Установите порядок модуляции и сгенерируйте последовательность случайных бит.

M = 64;
numBitsPerSym = log2(M);
data = randi([0 1],1000*numBitsPerSym,1);

Модулируйте данные, применяющие 64-QAM, как задано MIL-STD-188-110B, и выходные символы созвездия одного типа данных.

y = mil188qammod(data,M,'InputType','bit','OutputDataType','single');

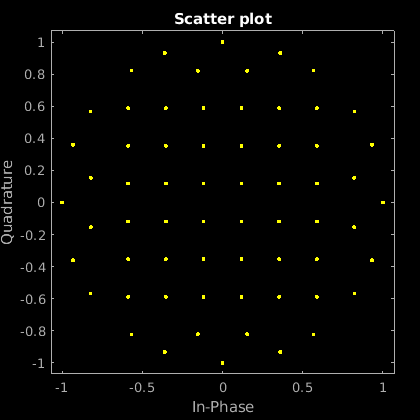

Постройте график результирующего созвездия с помощью графика поля точек.

scatterplot(y)
