Используйте услугу HERE HD Live Map (HERE HDLM), чтобы считать данные топологии маршрута и его окрестностей. Постройте график этих данных, а затем поточный маршрут на географическом проигрывателе.

Загрузите координаты широты и долготы ведущего маршрута в Натике, Массачусетс, США.

route = load('geoSequenceNatickMA.mat');
lat = route.latitude;
lon = route.longitude;

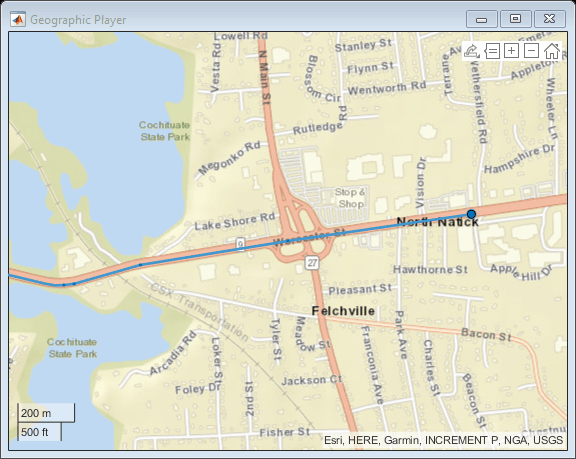

Потоковые координаты на географическом проигрывателе.

player = geoplayer(lat(1),lon(1),'HistoryDepth',5);
plotRoute(player,lat,lon)

for idx = 1:length(lat)
    plotPosition(player,lat(idx),lon(idx))
end

Создайте HERE HDLM Reader из координат маршрута. Если вы ранее не настраивали HDLM-учетные данные HERE, то появится диалоговое окно с приглашением ввести их. Считыватель содержит данные карты для двух мозаик карты, которые пересекает маршрут.

reader = hereHDLMReader(lat,lon);

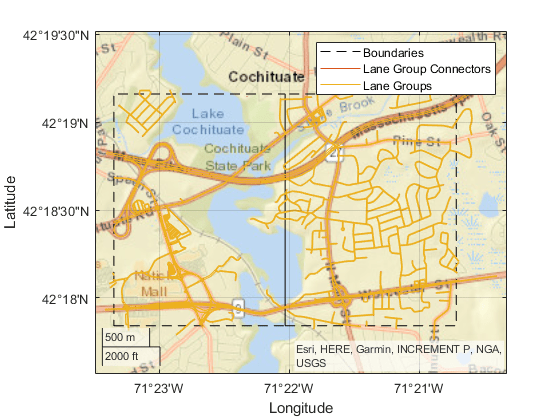

Считайте данные топологии маршрута из LaneTopology слой плиток карты. Постройте график топологии маршрута.

laneTopology = read(reader,'LaneTopology');
plot(laneTopology)

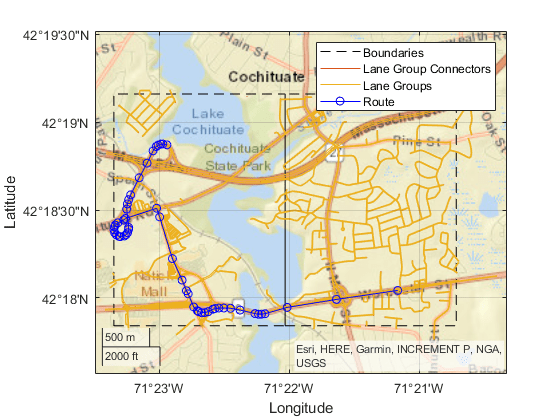

Наложите данные трассы на график.

hold on
geoplot(lat,lon,'bo-','DisplayName','Route');
hold off

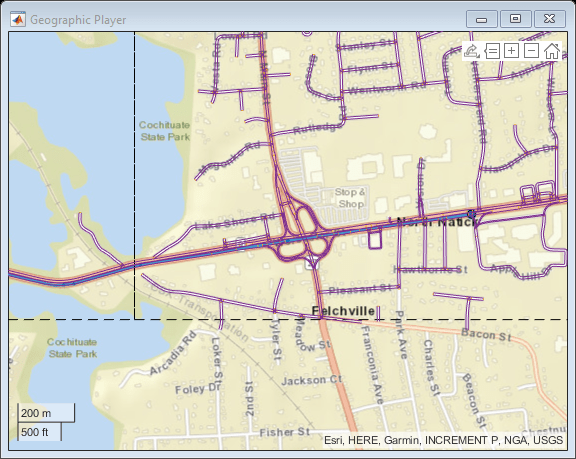

Наложите данные топологии маршрута на географический проигрыватель. Отправьте маршрут еще раз.

plot(laneTopology,'Axes',player.Axes)
for idx = 1:length(lat)
    plotPosition(player,lat(idx),lon(idx))
end

Используйте веб-сервис HERE HD Live Map (HERE HDLM), чтобы считать 3-D данные геометрии маршрута из плитки карты. Затем постройте график данных на основной карте OpenStreetMap ®.

Создайте HERE HDLM reader для карты с идентификатором плитки, представляющей область Берлина, Германия. Если вы ранее не настраивали HDLM-учетные данные HERE, то появится диалоговое окно с приглашением ввести их.

tileID = uint32(377894435);
reader = hereHDLMReader(tileID);

Добавьте основной карты OpenStreetMap в список основных карт, доступных для использования со службой HERE HDLM. После добавления основной карты не нужно добавлять ее снова в будущих сеансах.

name = 'openstreetmap';
url = 'https://a.tile.openstreetmap.org/${z}/${x}/${y}.png';
copyright = char(uint8(169));
attribution = copyright + "OpenStreetMap contributors";
addCustomBasemap(name,url,'Attribution',attribution)

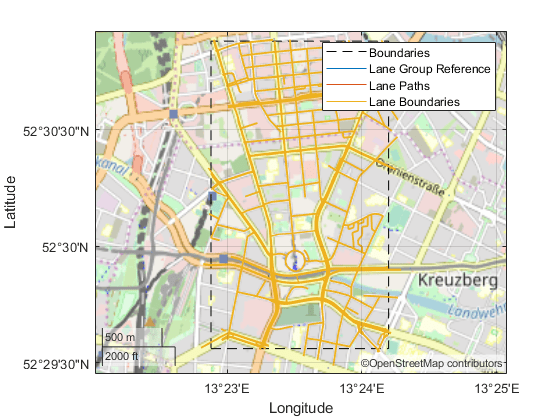

Считайте 3-D геометрию маршрута, данные из LaneGeometryPolyline слой плитки карты. Постройте график геометрии маршрута на openstreetmap основная карта.

laneGeometryPolyline = read(reader,'LaneGeometryPolyline');
gx = plot(laneGeometryPolyline);
geobasemap(gx,'openstreetmap')

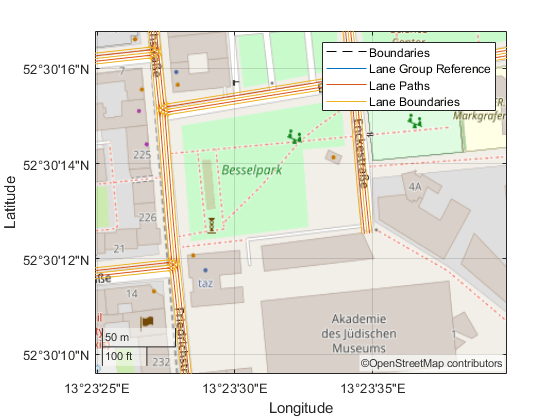

Изменение масштаба центральной координаты плитки карты.

latcenter = laneGeometryPolyline.TileCenterHere3dCoordinate.Here2dCoordinate(1);
loncenter = laneGeometryPolyline.TileCenterHere3dCoordinate.Here2dCoordinate(2);

offset = 0.001;
latlim = [latcenter-offset,latcenter+offset];
lonlim = [loncenter-offset,loncenter+offset];

geolimits(latlim,lonlim)

Используйте веб-сервис HERE HD Live Map (HERE HDLM), чтобы считать данные геометрии топологии из плитки карты. Используйте эти данные для нахождения кратчайшего пути между двумя узлами в плитке карты.

Определите идентификатор плитки HERE для области Стокгольма, Швеция.

tileID = uint32(378373553);

Создайте HERE HDLM Reader для идентификатора плитки. Настройте устройство чтения для поиска плитки только в каталоге Западной Европы. Если вы ранее не настраивали HDLM-учетные данные HERE, то появится диалоговое окно с приглашением ввести их. Считыватель содержит данные карты для указанной плитки карты.

config = hereHDLMConfiguration('hrn:here:data::olp-here-had:here-hdlm-protobuf-weu-2');
reader = hereHDLMReader(tileID,'Configuration',config);

Прочтите определения ссылок из TopologyGeometry слой плитки карты. Объект возвращенного слоя содержит указанные LinksStartingInTile поле и необходимые поля мозаики отображения, такие как идентификатор мозаики. Другие поля являются пустыми. Данные карты и версия каталога могут отличаться от показанных здесь таковых.

topology = read(reader,'TopologyGeometry','LinksStartingInTile')

topology =
  TopologyGeometry with properties:

   Data:
                    HereTileId: 378373553
          IntersectingLinkRefs: []
           LinksStartingInTile: [1249×1 struct]
                   NodesInTile: []
    TileCenterHere2dCoordinate: [59.3372 18.0505]

   Metadata:
                       Catalog: 'hrn:here:data::olp-here-had:here-hdlm-protobuf-weu-2'
                CatalogVersion: 5597

  Use plot to visualize TopologyGeometry data.

Найдите начало и конец узлы для каждой ссылки в LinksStartingInTile поле.

startNodes = [topology.LinksStartingInTile.StartNodeId];
endNodesRef = [topology.LinksStartingInTile.EndNodeRef];
endNodes = [endNodesRef.NodeId];

Найдите длину каждой ссылки в метрах.

linkLengths = [topology.LinksStartingInTile.LinkLengthMeters];

Создайте неориентированный график для ссылок в плитке карты.

G = graph(string(startNodes),string(endNodes),double(linkLengths));
H = plot(G,'Layout','force');
title('Undirected Graph')

Укажите начальный и конечный узел, чтобы найти самый короткий путь между ними. Используйте первый и последний узел в графике в качестве начала и конца узлов, соответственно. Наложите узлы на график.

startNode = G.Nodes.Name(1);
endNode = G.Nodes.Name(end);

highlight(H,[startNode endNode],'NodeColor','red','MarkerSize',6)
title('Undirected Graph - Start and End Nodes')

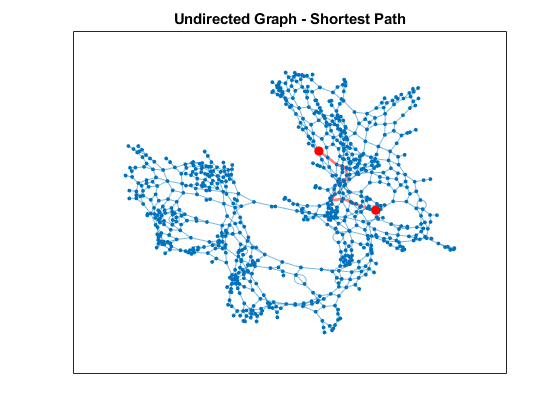

Найдите кратчайший путь между двумя узлами. Постройте график пути.

path = shortestpath(G,startNode,endNode);
highlight(H,path,'EdgeColor','red','LineWidth',2);
title('Undirected Graph - Shortest Path')
