Считайте изображение графика X-Rite ® ColorChecker ® в рабочую область.

I = imread('colorCheckerTestImage.jpg');

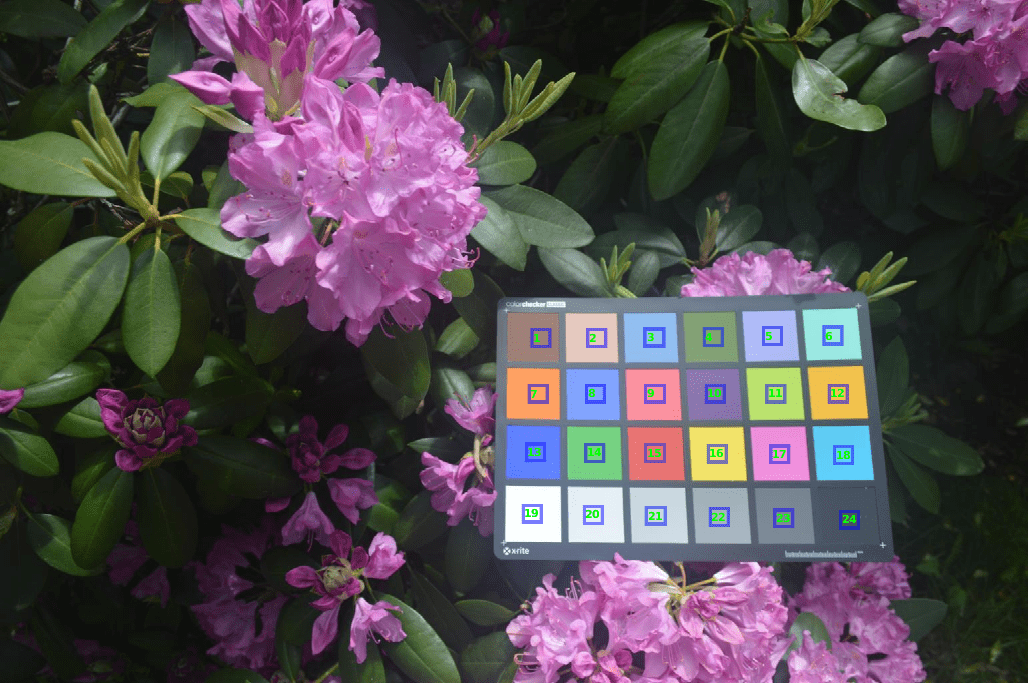

Создайте colorChecker затем отобразите график с аннотациями информация только для чтения.

chart = colorChecker(I);
displayChart(chart,'displayRegistrationPoints',false)

Измерьте цвет в каждой цветной закрашенной фигуре информация только для чтения.

colorTable = measureColor(chart);

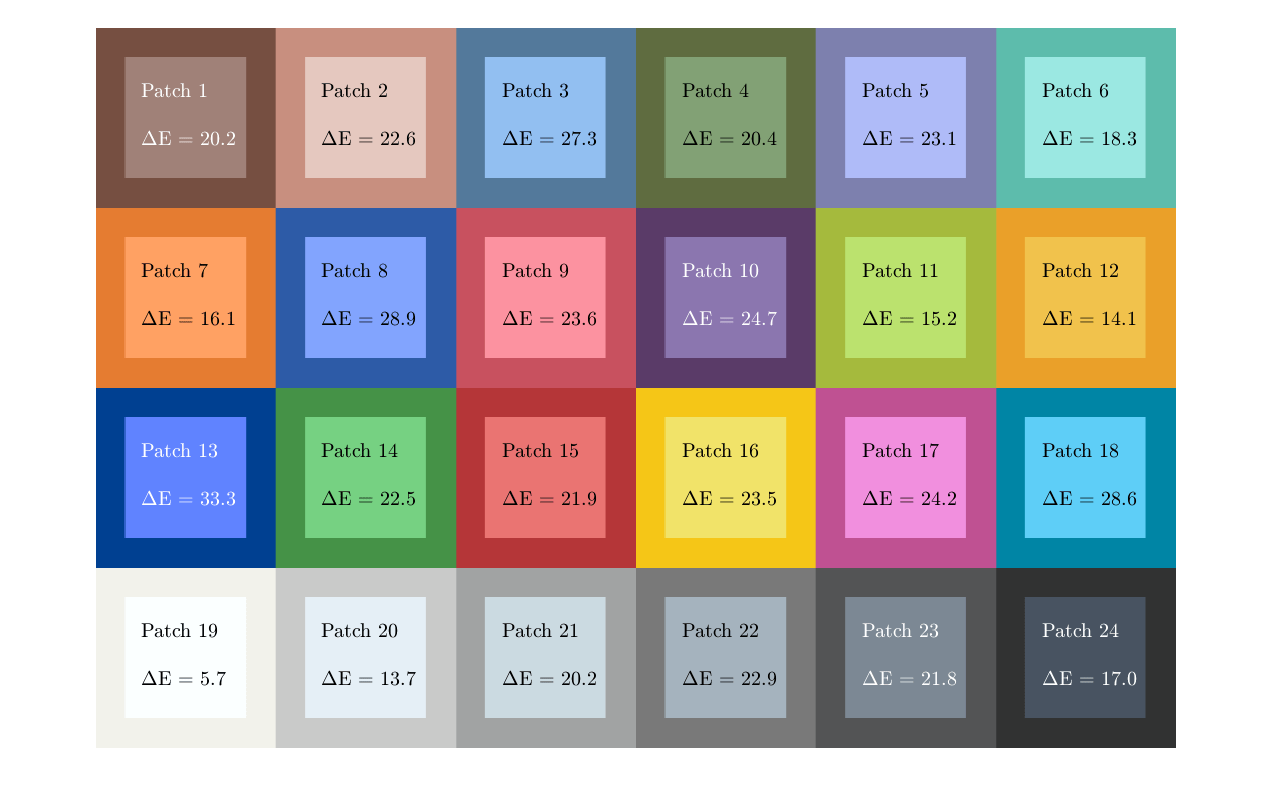

На схеме цветовой закрашенной фигуры отобразите измеренные и эталонные цвета и цветовую ошибку ($\Delta \mathrm{E}$).

displayColorPatch(colorTable)

В этом примере показано, как отобразить диаграмму цветовой закрашенной фигуры из измерений точности цвета на графике Imatest ® eSFR .

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

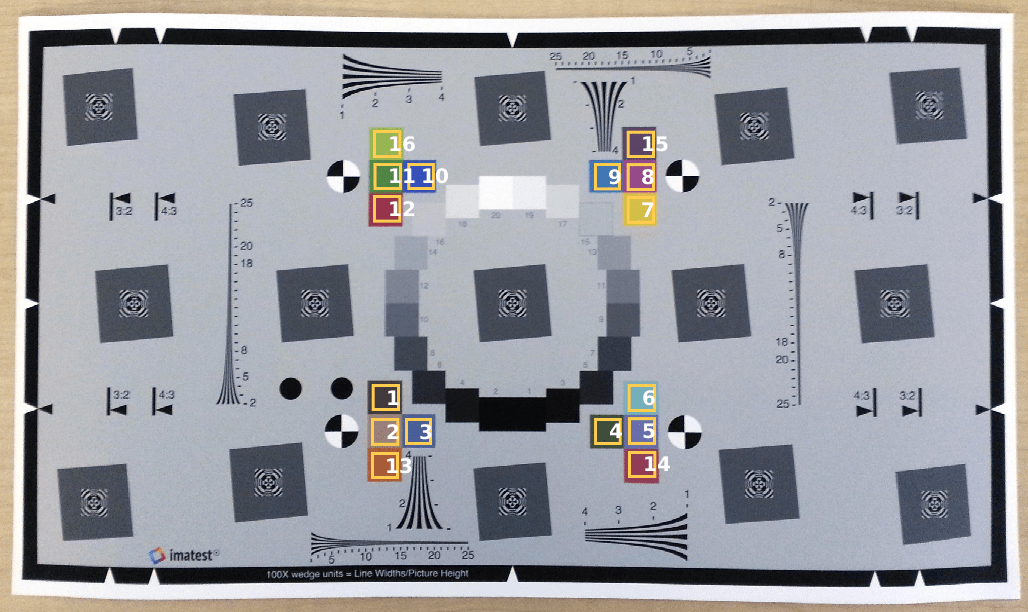

Создайте esfrChart объект. Отобразите график, подсвечивая 16 цветовые закрашенные фигуры.

chart = esfrChart(I);
displayChart(chart,'displayEdgeROIs',false, ...
    'displayGrayROIs',false,'displayRegistrationPoints',false)

Измерьте цвет во всех цветовых закрашенных фигурах ROIs.

colorTable = measureColor(chart);

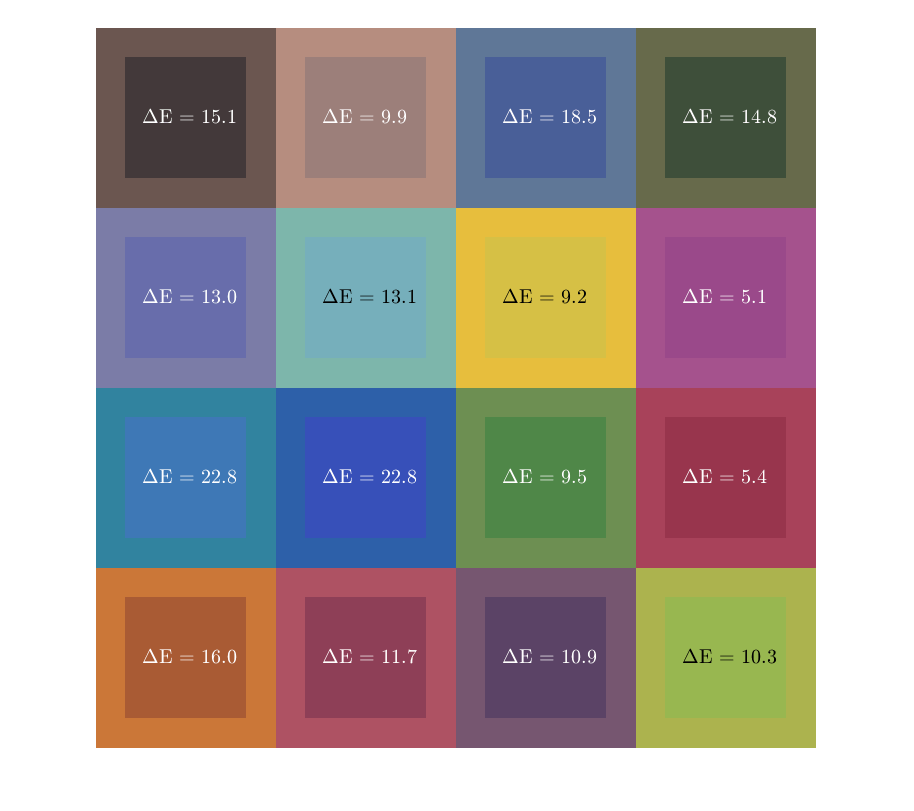

Отобразите измерения точности цвета без наложения информации только для чтения индекса. Каждая квадратная закрашенная фигура цвета является измеренным цветом, и толстая окружающая граница является ссылкой цветом для этой информации только для чтения. Измерение точности цвета отображается следующим Delta_E, евклидово расстояние между измеренным и эталонным цветами в цветовом пространстве CIE 1976 L * a * b *. Более точные цвета имеют меньшую Delta_E.

displayColorPatch(colorTable,'displayROIIndex',false)
