В этом примере показано, как отобразить диаграмму цветности из измерений точности цвета на графике Imatest ® eSFR.

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

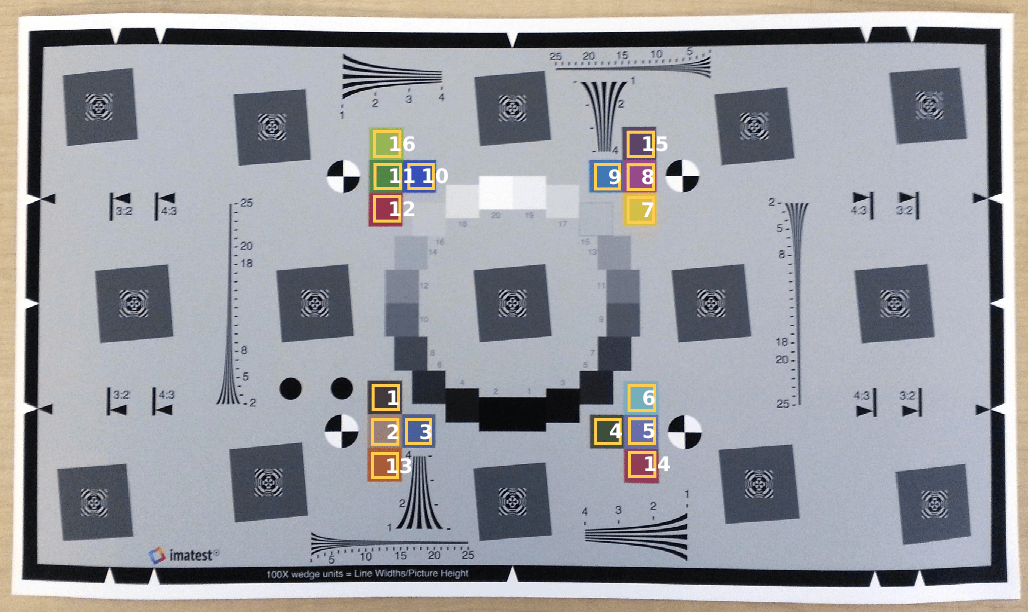

Создайте esfrChart объект. Отобразите график, подсвечивая 16 цветовые закрашенные фигуры.

chart = esfrChart(I);
displayChart(chart,'displayEdgeROIs',false, ...
    'displayGrayROIs',false,'displayRegistrationPoints',false)

Измерьте цвет во всех цветовых закрашенных фигурах ROIs.

colorTable = measureColor(chart);

Постройте график измеренных и эталонных цветов в цветовом пространстве CIE 1976 L * a * b * на цветовой схеме. Красные круги указывают эталонный цвет, а зеленые - измеренный цвет каждой цветовой закрашенной фигуры. Цветовая схема не изображает яркость цвета.

figure
plotChromaticity(colorTable)

Считайте изображение графика X-Rite ® ColorChecker ® в рабочую область.

I = imread('colorCheckerTestImage.jpg');

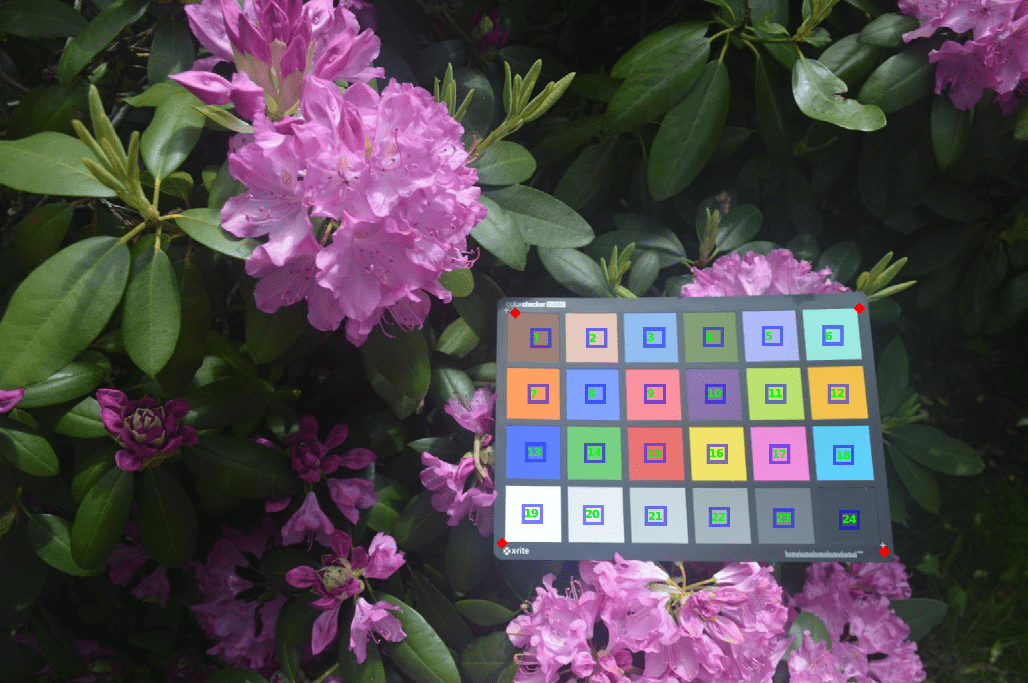

Создайте colorChecker затем отобразите график с аннотациями информация только для чтения.

chart = colorChecker(I);
displayChart(chart)

Измерьте цвет в каждой цветной закрашенной фигуре информация только для чтения.

colorTable = measureColor(chart);

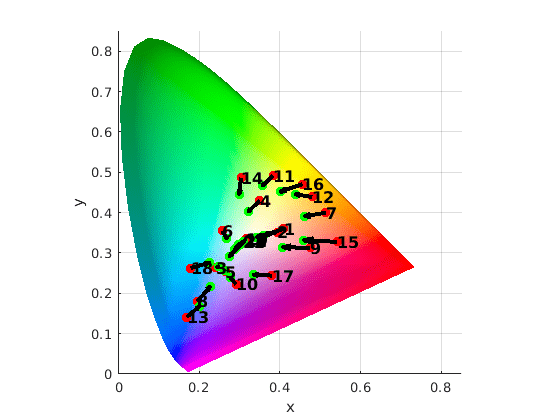

Постройте график измеренных и ссылочных цветов на цветовой схеме.

figure
plotChromaticity(colorTable)

Преобразуйте основные цвета sRGB в цветовое пространство XYZ.

xyz_primaries = rgb2xyz([1 0 0; 0 1 0; 0 0 1]);

Нормализуйте значения x и y основных цветов.

xyzMag = sum(xyz_primaries,2);
x_primary = xyz_primaries(:,1)./xyzMag;
y_primary = xyz_primaries(:,2)./xyzMag;

Вычислите и нормализуйте D65 точку белого цвета.

wp = whitepoint('D65');

Нормализуйте значения x и y белой точки.

wpMag = sum(wp,2);
x_whitepoint = wp(:,1)./wpMag;
y_whitepoint = wp(:,2)./wpMag;

Создайте пустую диаграмму 2-D цветности.

plotChromaticity

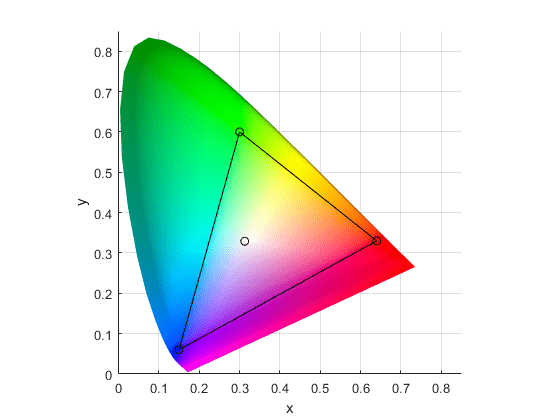

Добавьте (x, y) координаты праймериз и белой точки к схеме цветности.

hold on
scatter(x_whitepoint,y_whitepoint,36,'black')
scatter(x_primary,y_primary,36,'black')
plot([x_primary; x_primary],[y_primary; y_primary],'k')
hold off

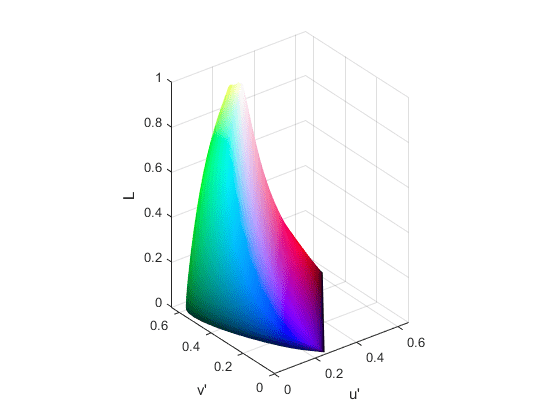

Отображение 3-D цветового тела цветового пространства u 'v' L на пустой цветовой схеме. Включите все цвета u 'v' L путем определения порога яркости следующим 0.

plotChromaticity("ColorSpace","uv","View",3,"BrightnessThreshold",0)
