Физические каналы

PBCH, PDSCH, PDCCH, PCFICH, PHICH и EPDCCH кодирование, модуляция, индексы, скремблирующая последовательность

Физические каналы соответствуют наборам частотно-временных ресурсов, используемых для передачи данных конкретного транспортного канала, управляющей информации или индикаторной информации. Каждый транспортный канал преобразуется в соответствующий физический канал. Красный контур содержит функциональность LTE Toolbox™ нисходящего канала для физических каналов, транспортных каналов и управляющей информации.

Физический каналОписание

PBCH - физический широковещательный канал

PBCH содержит часть системной информации, необходимой для доступа терминалов к сети.

PDSCH - физический нисходящий общий канал

PDSCH передает пользовательские данные и пейджинговую информацию на терминал.

PDCCH - физический нисходящий канал управления

PDCCH передает управляющую информацию, решения о планировании для приема PDSCH и для планирования грантов, разрешающих передачу по PUSCH.

PCFICH - канал индикации физического формата управления

PCFICH предоставляет терминалам информацию для декодирования набора PDCCH. Существует только один PCFICH на каждую несущую компонента.

PHICH - физический гибридный канал-индикатор ARQ

PHICH передает подтверждение гибридного ARQ, указывающее терминалу, требуется ли повторная передача транспортного блока.

EPDCCH - улучшенный физический нисходящий канал управления

EPDCCH предназначен для использования для улучшения спектрального повторного использования ресурсов канала управления. Он поддерживает CoMP, нисходящий MIMO, формирование луча и частотного диапазона межкамеры координацию помех (ICIC).

Функции

расширить все

ltePBCHФизический широковещательный канал
ltePBCHIndicesИндексы ресурсного элемента PBCH
ltePBCHPRBSPBCH псевдослучайная последовательность скремблирования
ltePBCHDecodeФизическое декодирование широковещательного канала
ltePDSCHФизический нисходящий общий канал
lteNPDSCHСгенерируйте символы NPDSCH
ltePDSCHIndicesИндексы ресурсного элемента физического нисходящего общего канала (PDSCH)
lteNPDSCHIndicesСгенерируйте индексы RE NPDSCH
lteDMRSUE-специфические опорные сигналы демодуляции
lteDMRSIndicesСпецифичные для UE индексы ресурсного элемента DM-RS
ltePDSCHPRBSPDSCH псевдослучайная последовательность скремблирования
ltePDSCHDecodeФизическое декодирование совместно используемого канала нисходящей линии связи
lteNPDSCHDecodeДекодируйте символы NPDSCH
ltePDCCHФизический нисходящий канал управления
ltePDCCHIndicesИндексы ресурсного элемента PDCCH
ltePDCCHPRBSPDCCH псевдослучайная последовательность скремблирования
ltePDCCHInterleavePDCCH перемежение и циклический сдвиг
ltePDCCHDeinterleavePDCCH обращенного перемежения и циклической перемены
ltePDCCHSearchPDCCH поиск информации управления нисходящим каналом
ltePDCCHSpaceКандидаты в пространство поиска PDCCH
ltePDCCHInfoИнформация о ресурсах PDCCH
ltePDCCHDecodeФизическое декодирование нисходящего канала управления
ltePCFICHКанал индикатора физического формата управления
ltePCFICHIndicesИндексы ресурсного элемента PCFICH
ltePCFICHPRBSPCFICH псевдослучайная последовательность скремблирования
ltePCFICHInfoИнформация о ресурсах PCFICH
ltePCFICHDecodeДекодирование канала индикатора физического формата управления
ltePHICHФизический гибридный канал индикации ARQ
ltePHICHIndicesИндексы ресурсного элемента PHICH
ltePHICHInfoИнформация о ресурсе PHICH
ltePHICHPRBSPHICH псевдослучайная скремблирующая последовательность
ltePHICHPrecodeПредварительное кодирование PHICH
ltePHICHDeprecodeАмортизация PHICH
ltePHICHTransmitDiversityDecodeДекодирование PHICH OSFBC
ltePHICHDecodeФизическое декодирование канала гибридного ARQ-индикатора

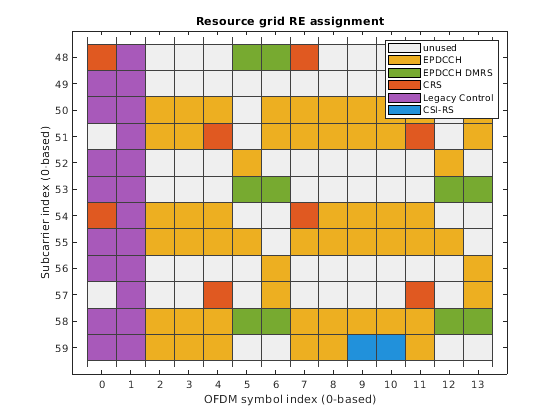

lteEPDCCHУлучшенный физический нисходящий канал управления
lteEPDCCHIndicesУлучшенные индексы ресурсного элемента физического нисходящего канала управления (EPDCCH)
lteEPDCCHDMRSОпорные сигналы демодуляции EPDCCH
lteEPDCCHDMRSIndicesИндексы ресурсного элемента EPDCCH DM-RS
lteEPDCCHPRBSEPDCCH псевдослучайная последовательность скремблирования
lteEPDCCHSearchУлучшенный поиск управляющей информации нисходящего канала
lteEPDCCHSpaceEPDCCH поиск кандидатов в пространство поиска
lteEPDCCHDecodeРасширенное физическое декодирование нисходящего канала управления (EPDCCH)

Темы

Группа ресурсного элемента

Группы ресурсных элементов (REGs)

Представляет группы ресурсных элементов (REGs), используемые для определения отображения каналов управления.

PBCH

Функции обработки PBCH

Блок схема обработки физического широковещательного канала (PBCH) и связанных с ним функций в LTE Toolbox.

PDSCH

Нисходящий общий канал

Описывает обработку транспортных блоков (данных) для создания нисходящего общего канала и обработки физического канала для создания физического нисходящего общего канала.

Функции обработки PDSCH

Блок схема обработки физического нисходящего общего канала (PDSCH) и связанных с ним функций в LTE Toolbox.

Моделируйте DL-SCH и PDSCH

Этот пример показывает, как создать физический нисходящий общий канал (PDSCH).

PDCCH

Нисходящий канал управления

Описывает сообщения нисходящей управляющей информации (DCI), кодирование канала DCI и обработку физического канала для создания физического нисходящего управляющего канала.

Функции обработки PDCCH

Блок схема обработки физического нисходящего канала управления (PDCCH) и связанных с ним функций в LTE Toolbox.

Моделируйте DCI и PDCCH

Этот пример показывает, как смоделировать область управления, используемую в подкадре нисходящего канала LTE, и его структуру канала.

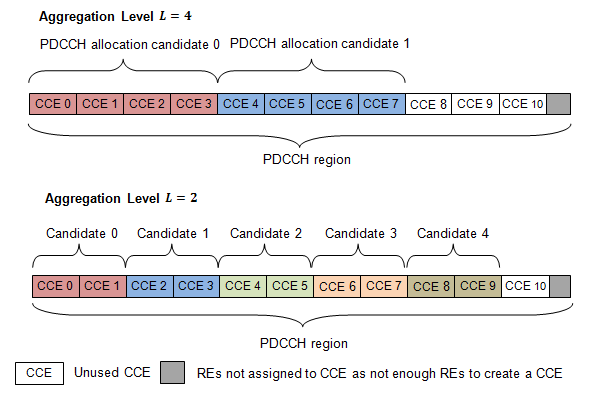

PDCCH «Слепой поиск» и декодирование DCI

Пример облегчает понимание области управления, используемой в подкадре нисходящей линии связи LTE, и его структуры канала, показывая, как сообщение управляющей информации нисходящей линии связи (DCI) генерируется и передается по физическому каналу нисходящей линии связи (PDCCH) и восстанавливается путем выполнения декодирования вслепую с использованием LTE Toolbox™.

PCFICH

Канал индикатора формата управления (CFI)

Описывает индикатор формата управления (CFI).

Функции обработки PCFICH

Блок схема обработки канала индикатора физического формата управления (PCFICH) и соответствующих функций в LTE Toolbox.

Моделируйте CFI и PCFICH

В этом примере показано, как сгенерировать PCFICH с LTE Toolbox™.

PHICH

Канал индикатора HARQ (HI)

Описывает гибридную схему автоматического запроса повторения (HARQ) для коррекции ошибок, индикатор HARQ (HI) и обработку физического канала для создания физического канала индикатора HARQ.

Функции обработки PHICH

Блок схема обработки физического канала индикатора HARQ (PHICH) и связанных с ним функций в LTE Toolbox.

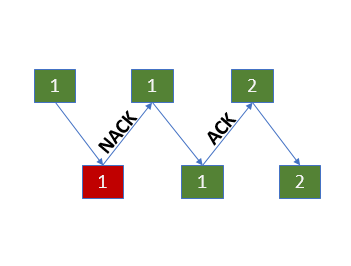

Моделируйте индикатор HARQ и PHICH

В этом примере показано, как реализовать HARQ Indicator (HI) и физический канал HI (PHICH).
