ltePSSCH

Совместный канал физического бокового соединения

Свернуть все на странице

Синтаксис

sym = ltePSSCH(ue,cw)

Описание

пример

sym = ltePSSCH(ue,cw) возвращает сложный вектор-столбец символов, содержащий физический канал общего доступа (PSSCH) для указанной структуры настроек UE и бит кодового слова. Обработка канала, выполняемая функцией, включает в себя специфическое для PSSCH скремблирование, QPSK или 16-QAM модуляцию и предварительное кодирование преобразования SC-FDMA, как определено в TS 36.211 [1], раздел 9.3.

Для получения дополнительной информации см. Раздел «Физическая обработка разделяемых каналов в Sidelink».

Примеры

свернуть все

Открыть Live Script

Создайте кодовое слово с помощью транспортного канала SL-SCH и закодируйте биты на PSSCH.

Инициализируйте структуру параметров UE. Укажите длину кодового слова для SL-SCH. Выберите длину, которая является кратной 12 символам для нормального циклического префикса и имеет 4 бита на символ для 16-QAM модуляции. Выберите стандартное количество ресурсных блоков, таких как 10.

ue = struct('CyclicPrefixSL','Normal');
ue.RV = 0;
ue.Modulation = '16QAM';
ue.NSAID = 255;
ue.NSubframePSSCH = 0;
ue.SidelinkMode = 'D2D';

codewordlength = 5760; % (12 symbols)(4 bps)(12 REperRB)(10 PRB)

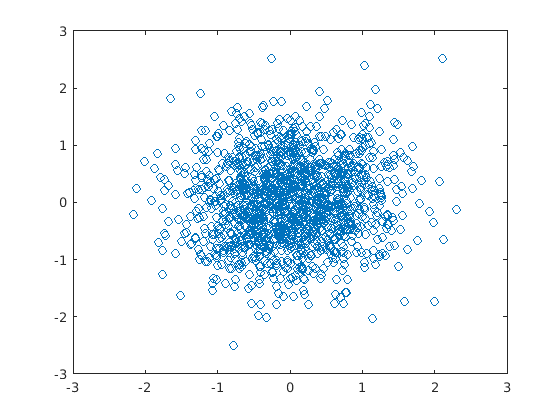

Создайте кодовое слово, используя lteSLSCH выполнять функцию и кодировать биты на PSSCH. Постройте созвездие, чтобы показать эффекты предварительного кодирования SC-FDMA на символах 16-QAM модуляции.

codeword = lteSLSCH(ue,codewordlength,zeros(100,1));
symbols = ltePSSCH(ue,codeword);

plot(symbols,'o')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Настройки пользовательского оборудования, заданные как структура параметра, содержащая следующие поля:

Режим Sidelink, заданный как 'D2D' или 'V2X'.

Типы данных: char | string

Длина циклического префикса, заданная как 'Normal' или 'Extended'.

Типы данных: char | string

Тип модуляции, заданный как 'QPSK' или '16QAM'.

Типы данных: char | string

Конечные тождества группы Sidelink в виде целого числа в интервале [0, 255].

Это поле является нижним восемью битами полного 24-битного идентификатора адресата группы Layer-2 ProSe. Это поле и NSubframePSSCH управление значением скремблирующей последовательности в начале каждого субкадра. Это поле требуется только для D2D бокового соединения.

Типы данных: double

V2X скремблирующие тождества, заданные как целочисленный скаляр. NXID - 16 биты CRC, сопоставленный с предоставлением PSCCH SCI. Это требуется только для V2X бокового соединения.

Типы данных: double

Номер субкадра PSSCH в пуле субкадров PSSCH, заданный как целочисленный скаляр. (nssfPSSCH)

NSubframePSSCH и NSAID управляйте значениями последовательности скремблирования. Это требуется только для D2D бокового соединения.

Типы данных: double

Типы данных: struct

Кодовое слово PSSCH, заданное как M целочисленный вектор bit на 1. M бит является количеством битов, переданных по физическому разделяемому боковому каналу в одном подкадре, и должен быть кратен 12. Для получения дополнительной информации см. Раздел «Физическая обработка разделяемых каналов в Sidelink».

Выходные аргументы

свернуть все

Модулированные символы PSSCH, возвращенные как N вектор-столбец RE-на-1. N RE является количеством ресурсных элементов PSSCH в подкадре. Для получения дополнительной информации см. Раздел «Физическая обработка разделяемых каналов в Sidelink».

Подробнее о

свернуть все

Физическая обработка совместно используемого канала Sidelink

Обработка совместно используемого физического бокового канала (PSSCH) включает в себя специфическое для PSSCH скремблирование, QPSK или 16-QAM модуляцию и предварительное кодирование преобразования SC-FDMA. Обработка PSSCH выполняется в соответствии с этапами обработки, используемыми для PUSCH, с изменениями, определенными в TS 36.211, раздел 9.3.

Для PSSCH длина ключевого слова входа - M биты = N ре × <reservedrangesplaceholder1> bps  , где <reservedrangesplaceholder0> bps - количество бит за символ. PSSCH-модуляция является либо QPSK (2 бита на символ), либо 16 QAM (4 бита на символ).

Число элементов ресурса PSSCH (N РЕ) в нижней раме является N РЕ = <reservedrangesplaceholder2> PRB × <reservedrangesplaceholder1> REperPRB × <reservedrangesplaceholder0> SYM     и включает символы, связанные с непрямым символом охраны SC-FDMA.

  • N PRB - это количество физических ресурсных блоков (PRB), используемых для передачи.

  • N REperPRB - это количество ресурсных элементов в PRB. Каждый PRB имеет 12 ресурсных элементов.

  • N SYM является количеством символов SC-FDMA в подкадре PSSCH, включая символы, сопоставленные с защитным символом SC-FDMA боковой линии связи. Количество символов SC-FDMA в подкадре PSSCH составляет 12 для D2D циклического префикса или 10 для D2D циклического префикса и V2X.

The info структура, выводимая ltePSSCHIndices обеспечивает M бит и N RE как info.G и info.Gd соответственно.

Генератор скремблирующей последовательности инициализируется с cinit=nЯ быX×214+nssfPSSCH×29+510 в начале каждого субкадра PSSCH. Для D2D sidelink, nIDSA - тождества адресата (NSAID), полученный из разделяемого канала боковой линии связи. Для V2X, nIDSA - V2X скремблирования тождеств (NXID). nssfPSSCH - номер субкадра в пуле субкадров PSSCH (NSubframePSSCH).

ltePSSCH требует CyclicPrefixSL для вывода количества ресурсных блоков, выделенных для символов предварительного кодирования SC-FDMA.

Индексация общего канала физического бокового соединения

Используйте ltePSSCHIndices функцию и соответствующую ltePSSCH функция sequence для заполнения ресурсной сетки подкадра PSSCH. PSSCH передается в доступных символах SC-FDMA в подкадре PSSCH с использованием одного слоя на антенном порту 1000. Он исключает каждый символ на паз, назначенный PSSCH DM-RS. Для получения дополнительной информации о PSSCH DM-RS, смотрите ltePSSCHDRSIndices функция. Индексы упорядочиваются, так как символы модуляции PSSCH должны быть отображены, применяя преобразование первой частоты. Ресурсные элементы в последнем символе SC-FDMA в подкадре подсчитываются в процессе отображения, но не должны передаваться. Специфическая для бокового канала модуляция SC-FDMA создает этот защитный символ. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Ссылки

[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
