Опорный сигнал демодуляции PSSCH
[
возвращает комплексную последовательность вектора-столбца, содержащую значения опорного сигнала демодуляции PSSCH (DM-RS) и связанную информационную структуру для заданной структуры настроек UE. Для получения дополнительной информации смотрите Обработку опорного сигнала демодуляции PSSCH.seq
,info
]
= ltePSSCHDRS(ue
)
Сгенерируйте последовательность PSSCH DM-RS, сопоставленную с обеими символами SC-FDMA DM-RS в подкадре. Постройте график созвездия последовательности.
Создайте структуру параметров пользовательского оборудования.
ue = []; ue.NSAID = 34; ue.NSubframePSSCH = 5; ue.PRBSet = (1:10)';

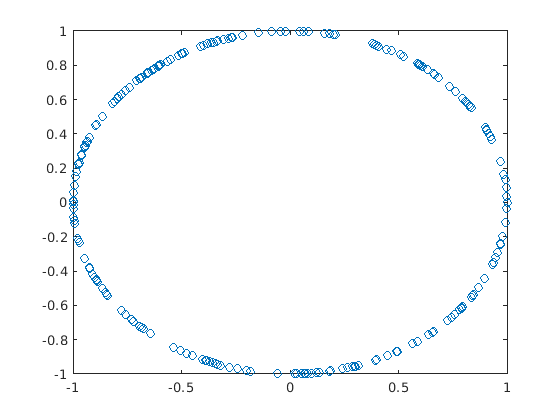

Сгенерируйте последовательность PSSCH DM-RS. Постройте график созвездия.
[psschDrsSeq,info] = ltePSSCHDRS(ue);
plot(psschDrsSeq,'o')
Сгенерируйте последовательность PSSCH DM-RS для V2X с использованием CRC PSCCH формата 1 SCI.
Создайте структуру параметров пользовательского оборудования.
ue = [];
ue.SidelinkMode = 'V2X';
ue.PRBSet = (1:10)';
ue.NSLRB = 50;
Сгенерируйте формат 1 SCI PSCCH CRC и присвойте его тождествам скремблирования V2X UE.
sciinfo = lteSCIInfo(ue); scibits = ones(1,sciinfo.Format1); [cw,crc] = lteSCIEncode(ue,scibits); ue.NXID = crc;

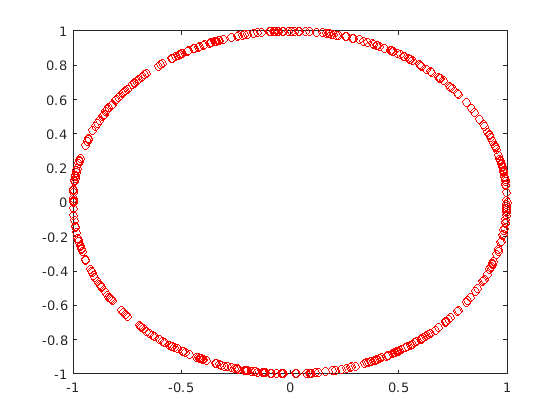

Сгенерируйте последовательность PSSCH DM-RS. Постройте график созвездия.
[psschDrsSeq,info] = ltePSSCHDRS(ue);
plot(psschDrsSeq,'or')
ue
- Настройки пользовательского оборудованияНастройки пользовательского оборудования, заданные как структура параметра, содержащая следующие поля:
SidelinkMode
- Режим Sidelink'D2D'
(по умолчанию) | 'V2X'
| необязательноРежим Sidelink, заданный как 'D2D'
или 'V2X'
.
Типы данных: char
| string
NSAID
- тождества адресата группы SidelinkКонечные тождества группы Sidelink в виде целого числа в интервале [0, 255].
Это поле является нижним восемью битами полного 24-битного идентификатора адресата группы Layer-2 ProSe. Это поле и NSubframePSSCH
управление значением скремблирующей последовательности в начале каждого субкадра. Это поле требуется только для D2D бокового соединения.
Типы данных: double
NXID
- V2X скремблирования тождествV2X скремблирующие тождества, заданные как целочисленный скаляр. NXID
- 16 биты CRC, сопоставленный с предоставлением PSCCH SCI. Это требуется только для V2X бокового соединения.
Типы данных: double
NSubframePSSCH
- Номер подкадра PSSCHНомер субкадра PSSCH в пуле субкадров PSSCH, заданный как целочисленный скаляр. ()
NSubframePSSCH
и NSAID
управляйте значениями последовательности скремблирования. Это требуется только для D2D бокового соединения.
Типы данных: double
PRBSet
- Нулевые индексы физических ресурсных блоковНулевые индексы физического ресурсного блока (PRB), заданные как целочисленный вектор-столбец или двухколоночная целочисленная матрица.
PSSCH предназначен для передачи в том же PRB в каждом пазе субкадра. Поэтому установка PRBSet
рекомендуется использовать один столбец индексов PRB. Однако для нестандартного распределения PRB с скачкообразной перестройкой интервалов, PRBSet
может быть задана как двухколоночная матрица индексов, соответствующих слотным выделениям ресурсов для PSSCH.
Типы данных: double
Типы данных: struct
seq
- Значения PSSCH DM-RSPSSCH DM-RS значения, возвращенные как N × 12 × N вектор-столбец PRB на 1. Для получения дополнительной информации смотрите Обработку опорного сигнала демодуляции PSSCH.
info
- Информация PSSCH DM-RSPSSCH DM-RS информация о промежуточных переменных, используемых для создания DM-RS, возвращенная как структура параметра, содержащая следующие поля:
SeqGroup
- Базовый порядковый номер группы для каждого пазаБазовый порядковый номер группы для каждого паза, возвращаемый как двухколоночный вектор. (<reservedrangesplaceholder0>)
SeqIdx
- Базовый порядковый номер для каждого пазаБазовый порядковый номер для каждого паза, возвращаемый как двухколоночный вектор. (<reservedrangesplaceholder0>)
RootSeq
- Индекс корневой последовательности Zadoff-Chu для каждого пазаИндекс корневой последовательности Задова-Чу для каждого паза, возвращенный как двухколоночный вектор. (<reservedrangesplaceholder0>)
NCS
- Значения циклического сдвига для каждого пазаЗначения циклического сдвига для каждого паза, возвращенные как двухколоночный вектор. ()
NZC
- длина последовательности Задова-ЧуДлина последовательности Задова-Чу, возвращенная в виде целого числа. ()
OrthSeq
- Ортогональное значение покрытия для каждого пазаОртогональное значение покрытия для каждого паза, возвращаемое как матрица. ()
Типы данных: struct
Последовательность опорного сигнала демодуляции PSSCH (DM-RS) передается вместе с ltePSSCH
значения, использующие два символа SC-FDMA, выделенные DM-RS в субкадре PSSCH. Вектор выхода является повторением 12-элементной последовательности и задан в TS 36.211, раздел 9.8. Вектор преобразуется в 12 поднесущих символов SC-FDMA DM-RS в каждом пазе субкадров для каждой передачи физического ресурсного блока (PRB) PSSCH на антенном порте 1000.
Выходная последовательность PSSCH DM-RS является конкатенацией двух последовательностей, которые должны быть отображены на поднесущие символа SC-FDMA DM-RS в каждом пазе подкадра, несущем ltePSSCH
коробка передач. Его длина составляет N × 12 × N PRB, где N PRB - количество PRB, сопоставленных с PSSCH. Для D2D sidelink существует один символ DM-RS на паз и, следовательно, N = 2, а для V2X sidelink существует два символа на паз и N = 4.
Используйте ltePSSCHDRSIndices
функции индексации и соответствующей ltePSCCHDRS
функция sequence для заполнения ресурсной сетки для любого подкадра PSSCH. PSSCH DM-RS передается в доступных символах SC-FDMA в подкадре PSSCH с использованием одного слоя на антенном порту 1000.
Индексы упорядочиваются так, как должны быть символы QPSK PSCH DM-RS, применяя частотно-первое отображение. Одно линейное индексирование на основе является форматом возврата по умолчанию, но также могут быть сгенерированы альтернативные форматы индексации.
Ресурсные элементы в последнем символе SC-FDMA в подкадре подсчитываются в процессе отображения, но не должны передаваться. Специфическая для sidelink модуляция SC-FDMA создает последний символ, который служит защитным символом.
Для D2D бокового соединения, когда индексация основана на нуле, используются индексы символов SC-FDMA: {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Те же символы используются в ltePUSCHDRSIndices
функция. Для V2X sidelink существует четыре символа DM-RS SC-FDMA с индексами {2,5,8,11} только для нормального циклического префикса.
Примечание
Указанные индексы символов основаны на TS 36.211, раздел 9.8. Однако для согласования с ориентацией подкадра LTE Toolbox™ эти индексы расширяются от индекса символа на паз до индекса символа на подкадр.
Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.
[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
ltePSSCH
| ltePSSCHDecode
| ltePSSCHDRSIndices
| ltePSSCHIndices
