ltePSSCHIndices
Индексы ресурсного элемента PSSCH
Синтаксис
Описание
[ возвращает вектор-столбец физических индексов общего канала (PSSCH) бокового соединения (RE) для указанной структуры параметров UE. По умолчанию индексы возвращаются в одной основанной линейной форме индексации. Можно использовать эту форму для непосредственного индексирования элементов массива матрицы, представляющей ресурсную сетку подкадров для порта антенны 1000. Для получения дополнительной информации см. Раздел «Индексирование общего канала физического бокового соединения».ind] = ltePSSCHIndices(ue)
Примеры
Сопоставление ресурсных элементов PSSCH
Запишите комплексные значения PSSCH в ресурсные элементы PSSCH в подрамнике PSSCH для D2D циклического префикса и V2X. Отобразите изображение их расположения, чтобы сравнить оба режима боковых линий. Это отображение записывает значения PSSCH в последний защитный символ SC-FDMA в подкадре. Модулятор sidelink SC-FDMA удаляет эти значения перед передачей формы волны.
Создайте структуру настроек UE, пустую сетку ресурсов sidelink и D2D циклический префикс normal. Определите распределение PRB, ue.PRBSet, со значениями RB от 30 до 39.
ue = struct('NSLRB',50,'CyclicPrefixSL','Normal'); ue.NSAID = 1; ue.NSubframePSSCH = 1; ue.PRBSet = [30:39]'; ue.Modulation = 'QPSK'; subframe_D2D = lteSLResourceGrid(ue);
Сгенерируйте индексы PSSCH. Заполните ресурсные элементы PSSCH в подкадре с помощью вектора, заполненного нулями. Для D2D циклического префикса PSSCH-субкадр содержит (144 * nprb ) RE. Количество ресурсных блоков устанавливается равным 10. Поскольку PSSCH использует QPSK модуляцию, существует 2 бита на символ.
pssch_indices = ltePSSCHIndices(ue); subframe_D2D(pssch_indices) = ltePSSCH(ue,zeros(2*10*144,1));
Измените настройки пользовательского оборудования на V2X sidelink. Установите значение V2X скремблирования тождеств равным 4567.
ue.SidelinkMode = 'V2X';
ue.NXID = 4567;
subframe_V2X = lteSLResourceGrid(ue);
pssch_indices = ltePSSCHIndices(ue);
subframe_V2X(pssch_indices) = ltePSSCH(ue,zeros(2*10*120,1));Просмотрите ресурсную сетку для обоих режимов бокового соединения.

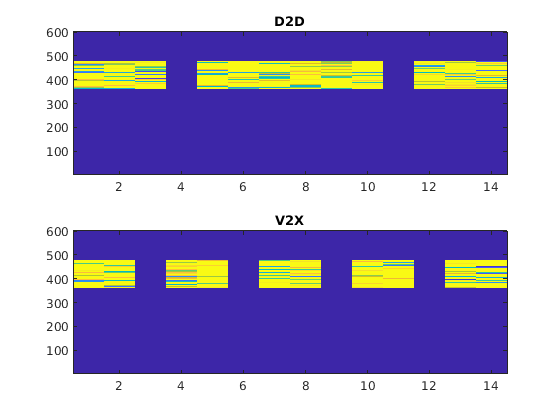

subplot(2,1,1); image(400*abs(subframe_D2D)); axis xy; title('D2D'); subplot(2,1,2); image(400*abs(subframe_V2X)); axis xy; title(ue.SidelinkMode);
Просмотр информационной структуры PSSCH
Просмотрите информационную структуру, выводимую функцией индексации ресурсного элемента PSSCH.
Создайте структуру параметров UE.
ue = struct('NSLRB',25,'CyclicPrefixSL','Normal','PRBSet',[5:22]', ... 'Modulation','16QAM');
Сгенерируйте индексы PSSCH и информационную структуру. Просмотрите информационную структуру, чтобы увидеть бит и емкость символа PSSCH для этого строения.
[pssch_indices,info] = ltePSSCHIndices(ue); info
info = struct with fields:
G: 10368
Gd: 2592
Сравнение индексации ресурсного элемента PSSCH
Сравнение форматов индексации ресурсного элемента PSSCH.
Создайте структуру параметров UE.
ue = struct('NSLRB',15,'CyclicPrefixSL','Normal','PRBSet',12);
Сгенерируйте индексы PSSCH с помощью одного линейного индексирования на основе (по умолчанию), линейного индексирования на основе нуля и стиля строки на основе одного индекса.
Одно-основанное линейное индексирование
pssch_indices = ltePSSCHIndices(ue); pssch_indices(1)
ans = uint32
145
Линейная индексация на основе нуля
opts = '0based';
pssch_indices_0based = ltePSSCHIndices(ue,opts);
pssch_indices_0based(1)ans = uint32
144
Для индексации с нулем первый назначенный индекс на один ниже, чем индексация с одним.
Одноуровневая индексация в [subcarrier,symbol,port] стиль строки индекса
Проверьте уникальные значения символов, чтобы увидеть, какие символы заняты PSSCH.
opts = {'sub' '1based'};
pssch_indices_sub = ltePSSCHIndices(ue,opts);
unique(pssch_indices_sub(:,2,:))ans = 12x1 uint32 column vector
1
2
3
5
6
7
8
9
10
12
⋮
Не заняты только символы 4 и 11. Для индексации на основе одного, эти два символа субкадра PSSCH всегда зарезервированы для передачи PSSCH DM-RS.
Входные параметры
Выходные аргументы
Подробнее о
Физическая обработка совместно используемого канала Sidelink
Обработка совместно используемого физического бокового канала (PSSCH) включает в себя специфическое для PSSCH скремблирование, QPSK или 16-QAM модуляцию и предварительное кодирование преобразования SC-FDMA. Обработка PSSCH выполняется в соответствии с этапами обработки, используемыми для PUSCH, с изменениями, определенными в TS 36.211, раздел 9.3.
Для PSSCH длина ключевого слова входа - M биты = N ре × <reservedrangesplaceholder1> bps , где <reservedrangesplaceholder0> bps - количество бит за символ. PSSCH-модуляция является либо QPSK (2 бита на символ), либо 16 QAM (4 бита на символ).
Число элементов ресурса PSSCH (N РЕ) в нижней раме является N РЕ = <reservedrangesplaceholder2> PRB × <reservedrangesplaceholder1> REperPRB × <reservedrangesplaceholder0> SYM и включает символы, связанные с непрямым символом охраны SC-FDMA.
N PRB - это количество физических ресурсных блоков (PRB), используемых для передачи.
N REperPRB - это количество ресурсных элементов в PRB. Каждый PRB имеет 12 ресурсных элементов.
N SYM является количеством символов SC-FDMA в подкадре PSSCH, включая символы, сопоставленные с защитным символом SC-FDMA боковой линии связи. Количество символов SC-FDMA в подкадре PSSCH составляет 12 для D2D циклического префикса или 10 для D2D циклического префикса и V2X.
The info структура, выводимая ltePSSCHIndices обеспечивает M бит и N RE как info.G и info.Gd соответственно.
Генератор скремблирующей последовательности инициализируется с в начале каждого субкадра PSSCH. Для D2D sidelink, - тождества адресата (NSAID), полученный из разделяемого канала боковой линии связи. Для V2X, - V2X скремблирования тождеств (NXID). - номер субкадра в пуле субкадров PSSCH (NSubframePSSCH).
ltePSSCH требует CyclicPrefixSL для вывода количества ресурсных блоков, выделенных для символов предварительного кодирования SC-FDMA.
Ссылки
[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
