plot

Постройте график альфа-формы

Свернуть все на странице

Синтаксис

plot(shp)
plot(shp,Name,Value)
h = plot(___)

Описание

пример

plot(shp) строит графики альфа-формы shp в окне рисунка.

пример

plot(shp,Name,Value) использует дополнительные опции, заданные одним или несколькими Name,Value аргументы в виде пар. Полный список разрешенных Name,Value пары, см. Закрашенную фигуру Свойств.

h = plot(___) возвращает указатель на Patch объект, использующий любой из предыдущих синтаксисов.

Примеры

свернуть все

Открыть Live Script

Создайте набор 3-D точек.

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

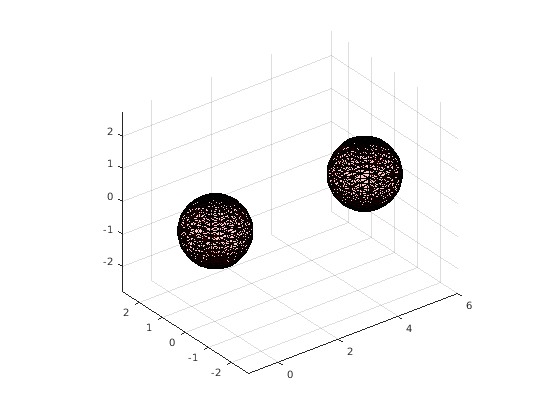

Создать и построить график альфа-формы можно используя альфа-радиус 1,5.

shp = alphaShape(P,1.5);
plot(shp)

Figure contains an axes. The axes contains an object of type patch.

Постройте график альфа-формы с заданным цветом и коэффициентом прозрачности.

plot(shp,'FaceColor','red','FaceAlpha',0.1)

Figure contains an axes. The axes contains an object of type patch.

Входные параметры

свернуть все

Альфа-форма, заданная как alphaShape объект. Для получения дополнительной информации см. alphaShape.

Пример: shp = alphaShape(x,y) создает 2-D alphaShape объект из (x,y) координаты точек.

Выходные аргументы

свернуть все

Указатель на Patch объект, возвращенный как указатель. Для получения дополнительной информации см. Введение в объекты Patch.

См. также

|

Введенный в R2014b
