grid
Отображение или скрытие осей линий сетки
Описание
grid on отображает основные линии сетки для текущих систем координат, возвращаемых gca команда. Основные линии сетки продолжаются от каждой отметки деления.
grid off удаляет все линии сетки из текущей системы координат или графика.
grid переключение видимости основных линий сетки.
grid minor переключение видимости вспомогательных линий сетки. Малые линии сетки расположены между отметками деления. Не все типы графиков поддерживают второстепенные линии сетки.
Примеры
Отображение линий сетки

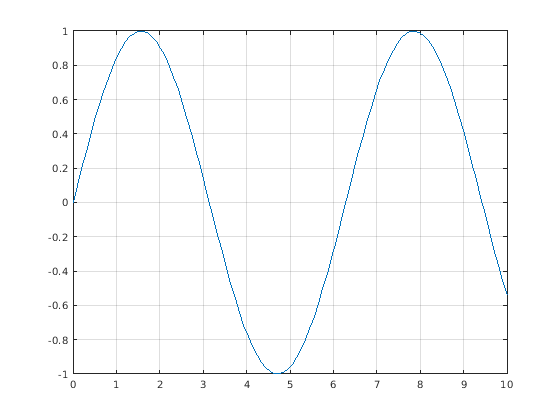

Отображение линий сетки для синусоидального графика.
x = linspace(0,10);
y = sin(x);
plot(x,y)
grid on
Удаление линий сетки

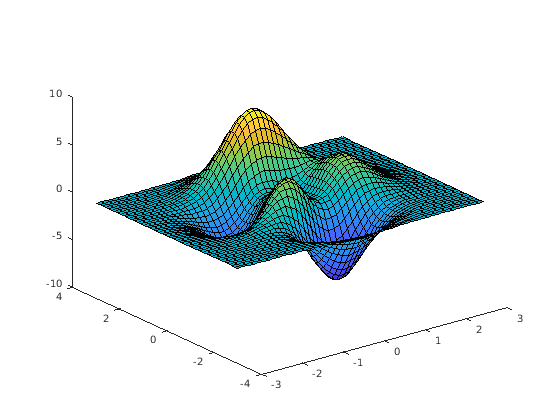

Создать объемную поверхностную диаграмму и удалить линии сетки.
[X,Y,Z] = peaks;
surf(X,Y,Z)
grid off
Отображение основных и вспомогательных линий сетки

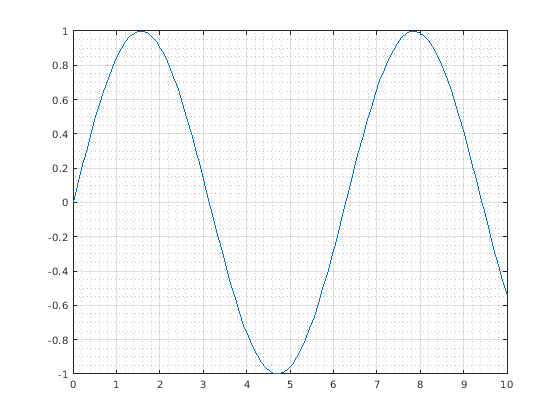

Отображение основных и вспомогательных линий сетки для синусоидального графика.
x = linspace(0,10); y = sin(x); plot(x,y) grid on grid minor
Отображение линий сетки на определенных осях
Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 2 на 1. Вызовите nexttile функция для создания объектов осей ax1 и ax2. Постройте график данных для каждой оси. Затем отобразите линии сетки на нижнем графике путем передачи ax2 на grid функция.
x = linspace(0,10); y1 = sin(x); y2 = sin(3*x); tiledlayout(2,1) % Top plot ax1 = nexttile; plot(ax1,x,y1) % Bottom plot ax2 = nexttile; plot(ax2,x,y2) grid(ax2,'on')
Входные параметры
Совет
При работе с декартовыми осями некоторые свойства осей влияют на внешний вид линий сетки. В этой таблице перечислены свойства подмножества осей, относящиеся к линиям сетки.
Свойство осей Описание XTick,YTick,ZTickРасположение отметок деления и основных линий сетки для каждого направления оси XGrid,YGrid,ZGridОтображение основных линий сетки для каждого направления оси XMinorGrid,YMinorGrid,ZMinorGridОтображение вспомогательных линий сетки для каждого направления оси LineWidthШирины линии линий сетки, контура коробки осей и отметок деления GridLineStyleСтиль основной линии сетки MinorGridLineStyleСтиль вспомогательной линии сетки GridColorОсновной цвет линии сетки MinorGridColorНезначительный цвет линии сетки GridAlphaПрозрачность основных линий сетки MinorGridAlphaМалая прозрачность линии сетки LayerРасположение линий сетки относительно нанесенных на график данных При работе с полярными осями некоторые свойства полярных осей влияют на внешний вид линий сетки. В этой таблице перечислены свойства подмножества полярных осей, относящиеся к линиям сетки.
Свойство PolarAxes Описание ThetaTick,RTickРасположение отметок деления и основных линий сетки для каждого направления оси ThetaGrid,RGridОтображение основных линий сетки для каждого направления оси ThetaMinorGrid,RMinorGridОтображение вспомогательных линий сетки для каждого направления оси LineWidthШирина контура, отметок деления и линий сетки GridLineStyleСтиль основной линии сетки MinorGridLineStyleСтиль вспомогательной линии сетки GridColorОсновной цвет линии сетки MinorGridColorНезначительный цвет линии сетки GridAlphaПрозрачность основных линий сетки MinorGridAlphaМалая прозрачность линии сетки LayerРасположение линий сетки относительно нанесенных на график данных
При работе с географическими осями некоторые свойства географических осей влияют на внешний вид линий сетки. В этой таблице приведен набор свойств географических осей, относящихся к линиям сетки. Обратите внимание, что
GeographicAxesобъекты не поддерживают незначительные линии сетки.Свойство GeographicAxes Описание GridОтображение линий сетки широты и долготы LineWidthШирины линии линий сетки, контура коробки и отметок деления GridLineStyleСтиль линии сетки GridColorЦвет линий сетки GridAlphaПрозрачность линии сетки
Алгоритмы
The grid функция устанавливает эти свойства графического объекта равными 'on' или 'off':
