Псевдоколорный график
pcolor( создает псевдоколорный график с использованием значений в матрице C)C. Псевдоколорный график отображает матричные данные как массив цветных камер (известный как faces). MATLAB® создает этот график как плоскую поверхность в плоскости x - y. Поверхность определяется сеткой x - и y - координат, которые соответствуют углам (или вершинам) граней. Сетка охватывает область X=1:n и Y=1:m, где [m,n] = size(C). Матричные C задает цвета в вершинах. Цвет каждой грани зависит от цвета в одной из четырех окружающих вершин. Из четырёх вершин первая в x - y сетка определяет цвет грани.
pcolor( задает целевые оси для графика. Задайте ax,___)ax как первый аргумент в любом из предыдущих синтаксисов.
s = pcolor(___) возвращает Surface объект. Использование s задать свойства на графике после его создания. Список свойств см. в разделе «Свойства поверхности».

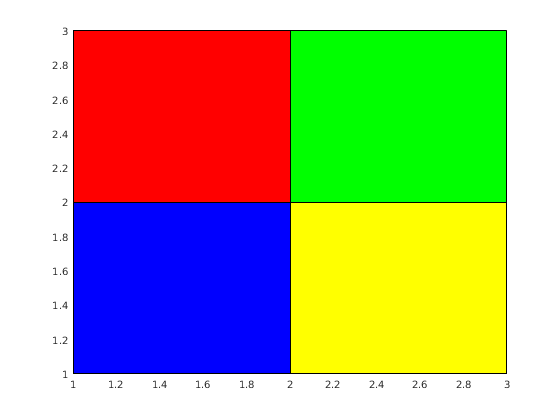

Создайте векторы координат X и Y и палитру под названием mymap содержит пять цветов: красный, зеленый, синий, желтый и черный.
X = [1 2 3; 1 2 3; 1 2 3]; Y = X'; mymap = [1 0 0; 0 1 0; 0 0 1; 1 1 0; 0 0 0];
Создайте матричные C который преобразует цвета палитры в девять вершин. Четыре из девяти вершин определяют цвета граней. Задайте цвета в этих вершинах, чтобы сделать грани красными (1), зеленый (2), синяя (3), и желтый (4), соответственно. Установите цвета в других вершинах на черный (5).
C = [3 4 5; 1 2 5; 5 5 5];
Постройте график лиц и вызовите colormap функция для замены палитры по умолчанию на mymap.
pcolor(X,Y,C) colormap(mymap)

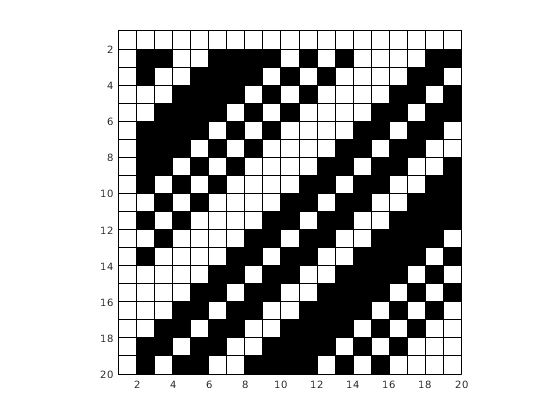

Матрица Адамара имеет элементы, которые либо 1 или -1. Хороший способ визуализировать эту матрицу - с помощью двухцветной палитры.
Создайте матрицу Адамара 20 на 20. Затем постройте график матрицы с помощью черно-белой палитры. Используйте axis функция, чтобы изменить направление оси Y и задать линии оси равные длины.
C = hadamard(20); pcolor(C) colormap(gray(2)) axis ij axis square

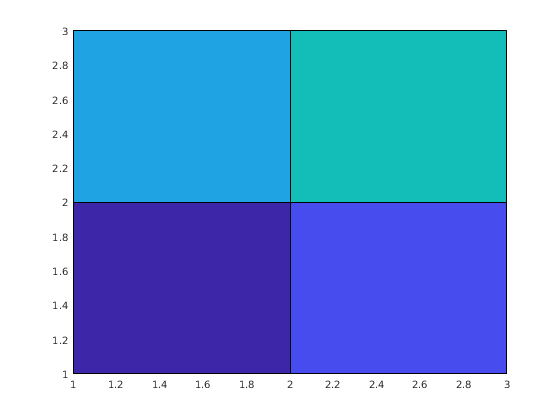

Создайте матрицу цветов C. Затем создайте псевдоколорный график C, и храните Surface объект в возвращаемом аргументе s.
C = [1 2 3; 4 5 6; 7 8 9]; s = pcolor(C);

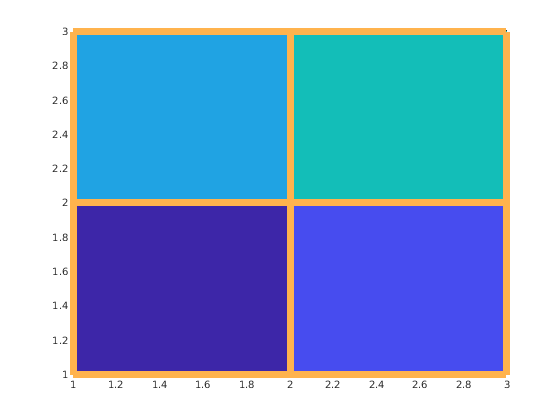

Измените цвет границы путем установки EdgeColor свойство s. Сделайте границу толще, установив LineWidth свойство.
s.EdgeColor = [1 0.7 0.3]; s.LineWidth = 6;

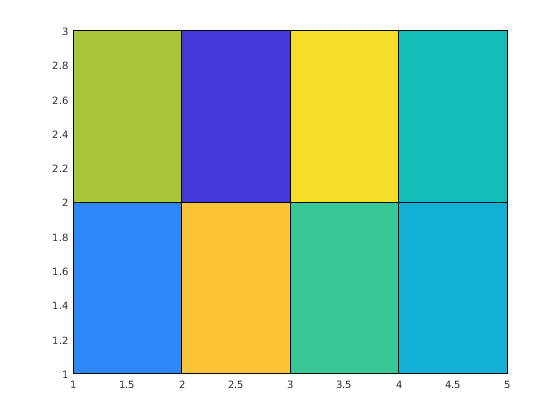

Создайте матрицу цветов C. Затем создайте псевдоколорный график C, и храните Surface объект в возвращаемом аргументе s.
C = [5 13 9 7 12; 11 2 14 8 10; 6 1 3 4 15]; s = pcolor(C);

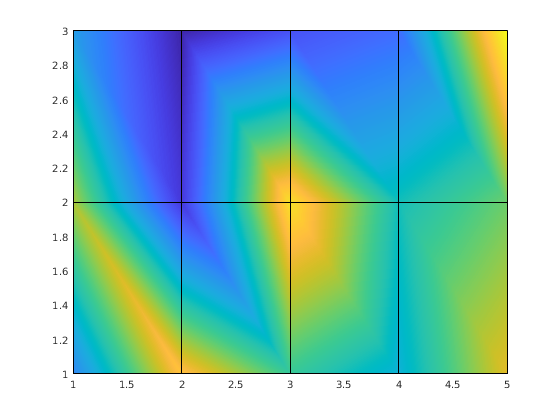

Чтобы интерполировать цвета по граням, установите FaceColor свойство s на 'interp'.
s.FaceColor = 'interp';

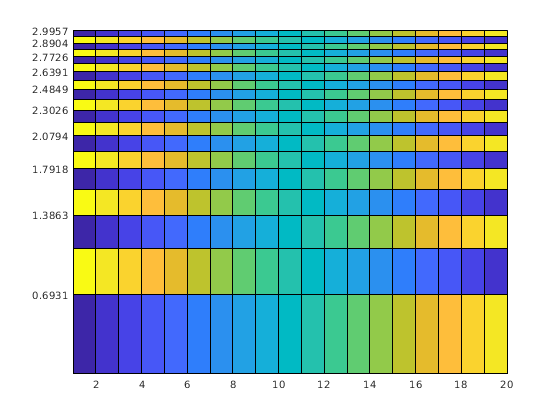

Создайте матрицы X и Y, которые определяют регулярно разнесенную сетку вершин. Вычислим матричные LY как журнал Y. Затем создайте матрицу C содержит чередующиеся пары строк цветовых индексов.
[X,Y] = meshgrid(1:20); LY = log(Y); colorscale = [1:20; 20:-1:1]; C = repmat(colorscale,10,1);
График X и LY, используя цвета, указанные в C. Затем отрегулируйте метки такта на оси Y.
s = pcolor(X,LY,C);
tickvals = LY(2:2:20,1)';
set(gca,'YTick',tickvals);

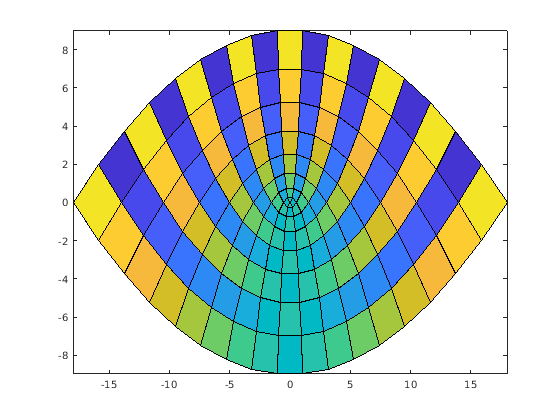

Создайте матрицы X и Y, которые определяют регулярно разнесенную сетку вершин. Вычислите матрицы XX и YY как функции X и Y. Затем создайте матрицу C содержит чередующиеся пары строк цветовых индексов.
[X,Y] = meshgrid(-3:6/17:3); XX = 2*X.*Y; YY = X.^2 - Y.^2; colorscale = [1:18; 18:-1:1]; C = repmat(colorscale,9,1);
График XX и YY использование цветов в C.
pcolor(XX,YY,C);

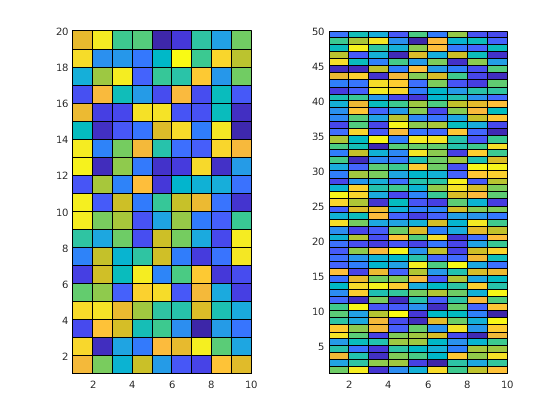

Начиная с R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout и nexttile функций. Вызовите tiledlayout функция для создания мозаичного графика размещения 1 на 2. Вызовите nexttile функция для создания объектов осей ax1 и ax2. Создайте два псевдоколорных графиков путем определения осей в качестве первого аргумента к pcolor.
tiledlayout(1,2) % Left plot ax1 = nexttile; C1 = rand(20,10); pcolor(ax1,C1) % Right plot ax2 = nexttile; C2 = rand(50,10); pcolor(ax2,C2)
C - Цветовая матрицаЦветовая матрица, содержащая индексы в палитру. Значения в C сопоставить цвета в массиве палитр с вершинами, окружающими каждую грань. Цвет лица зависит от цвета в одной из четырех его вершин. Из четырех вершин первая в X и Y определяет цвет грани. Если вы не задаете X и Y, MATLAB использует X=1:n и Y=1:m, где [m,n] = size(C). Из-за этой связи между цветами вершин и цветами граней ни одно из значений в последней строке и столбце C представлены на графике.
Примечание
Первая вершина грани является самой близкой к верхнему левому углу соответствующей матрицы. Однако, поскольку ось y увеличивается снизу вверх, первая вершина, показанная на графике, обычно находится в левом нижнем углу грани. Чтобы получить эффект, который вы хотите, вам, возможно, придется изменить ориентацию оси y или ориентацию матрицы C.
Значения в C шкала до полной области значений палитры. Наименьшее значение в C преобразуется в первую строку массива палитры. Самое большое значение в C преобразуется в последнюю строку массива палитры. Промежуточные значения в C линейно сопоставить с промежуточными строками массива палитры. Вы можете настроить это отображение с помощью caxis функция.
The CData свойство Surface объект хранит значения C.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
X - x -координатыx -cordinates, заданная в виде матрицы того же размера, что и C, или как вектор длины n, где [m,n] = size(C). Значение по умолчанию X является вектором (1:n).
Чтобы создать прямоугольную сетку вершин, задайте X как одно из следующих:
Вектор, содержащий значения, которые увеличиваются или уменьшаются.
Матрица, которая увеличивается или уменьшается по одной размерности и является постоянной по другой размерности. Установите размерность, которая изменяется к противоположной размерности, которая изменяется в матрице Y. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Чтобы создать параметрическую сетку, создайте прямоугольную сетку и передайте ее через математическую функцию.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
The XData свойство Surface объект сохраняет x -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
Y - y -координатыy -cordinates, заданная в виде матрицы того же размера, что и C, или как вектор длины m, где [m,n] = size(C). Значение по умолчанию Y является вектором (1:m).
Чтобы создать прямоугольную сетку вершин, задайте Y как одно из следующих:
Вектор, содержащий значения, которые увеличиваются или уменьшаются.
Матрица, которая увеличивается или уменьшается по одной размерности и является постоянной по другой размерности. Установите размерность, которая изменяется к противоположной размерности, которая изменяется в матрице X. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Чтобы создать параметрическую сетку, создайте прямоугольную сетку и передайте ее через математическую функцию.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
The YData свойство Surface объект сохраняет y -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
ax - Целевые осиAxes объектЦелевые оси, заданные как Axes объект. Если вы не задаете оси, то pcolor графики в текущей системе координат.
Используйте pcolor, image, и imagesc функции для отображения прямоугольных массивов цветных камер. Отношение между цветовой матрицей C и окрашенные камеры различаются в каждом случае.
pcolor(C) использует значения в C для определения цветов вершин путем масштабирования значений во всюсь область значений палитры. Размер C определяет количество вершин. Значения в C сопоставить цвета из текущей палитры с вершинами, окружающими каждую камеру.
image(C) использует C для определения цветов камер путем отображения значений непосредственно в палитру. Размер C определяет количество камер.
imagesc(C) использует C для определения цветов камер путем масштабирования значений во всюсь область значений палитры. Размер C определяет количество камер.
