edges
Триангуляция ребер
Синтаксис
Описание
E = edges( возвращает ребра триангуляции в виде двухколоночной матрицы идентификационных номеров вершин. Идентификациями вершин являются номера строк вершин триангуляции в TR)TR.Points. Первый столбец E содержит идентификацию начальной вершины каждого ребра, а второй столбец содержит идентификацию конечной вершины.
Примеры
Поиск ребер 2-D триангуляции
Загрузите 2-D данные триангуляции и создайте представление триангуляции.
P = [2.5 8.0; 6.5 8.0; 2.5 5.0; 6.5 5.0; 1.0 6.5; 8.0 6.5]; T = [5 3 1; 3 2 1; 3 4 2; 4 6 2]; TR = triangulation(T,P);
Найдите начальный и конечный идентификационные номера вершин ребер в триангуляции.
E = edges(TR)
E = 9×2
1 2
1 3
1 5
2 3
2 4
2 6
3 4
3 5
4 6
Задайте координаты первой точки триангуляции. Затем задайте координаты трех вершин, имеющих ребро с первой точкой (второй, третьей и пятой).
startVert = TR.Points(1,:); endVert = TR.Points([2 3 5],:);

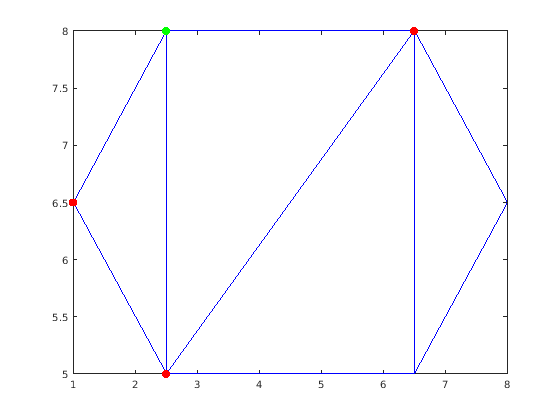

Постройте график триангуляции. Постройте график первой вершины зеленого цвета и постройте график точек соединения вдоль ребра красного цвета.
triplot(TR) hold on plot(startVert(1,1),startVert(1,2),'g.','MarkerSize',20) plot(endVert(:,1),endVert(:,2),'r.','MarkerSize',20) hold off
