Single Modulus Prescaler

Целочисленный делитель синхроимпульса, который делит частоту входного сигнала

развернуть все на странице
  • Библиотека:

  • Blockset смешанного сигнала/PLL/Building блоки

  • Single Modulus Prescaler block

Описание

Блок Single Modulus Prescaler подсистемы делит частоту входного сигнала на настраиваемое целочисленное значение, N, переданное в div-by порт. В схемах синтезатора частоты, таких как система фазовой автоподстройки цикла (ФАП), эти прескалеры делят частоту VCO выхода целое число значения. Результирующая более низкая частота в выходном порте прескалера сопоставима с входом ссылки в блоке PFD. Прескалер с одним модулем также называется целочисленным делителем часов.

Порты

Вход

расширить все

Входная тактовая частота, заданная как скаляр. В системе PLL clk in порт соединяется с выходным портом блока VCO.

Типы данных: double

Отношение выхода к входной тактовой частоте, выраженное в виде скаляра целого числа.

Типы данных: double

Выход

расширить все

Выходная тактовая частота, выраженная как скаляр. В системе PLL clk out порт соединяется с входным портом обратной связи блока PFD. Выход порта clk out является квадратной последовательностью импульсов с амплитудой 1 В.

Типы данных: double

Параметры

расширить все

Выберите, чтобы включить увеличение buffer size во время симуляции. Это увеличивает buffer size Logic Decision внутри блока Single Modulus Prescaler. По умолчанию эта опция отменена.

Количество выборок входной буферизации, доступных во время симуляции, заданное как положительный целочисленный скаляр. Это устанавливает buffer size Logic Decision внутри блока Single Modulus Prescaler.

Выбор другого решателя симуляции или стратегий дискретизации может изменить количество входных выборок, необходимых для получения точной выходной выборки. Установите Buffer size на достаточно большое значение, чтобы входной буфер содержал все необходимые входные выборки.

Зависимости

Этот параметр доступен только Enable increased buffer size когда опция выбрана в диалоговом окне Параметров блоков.

Программное использование

  • Использовать get_param(gcb,'NBuffer') чтобы просмотреть текущее значение Buffer size.

  • Использовать set_param(gcb,'NBuffer',value) для задания Buffer size определенного значения.

Примеры моделей

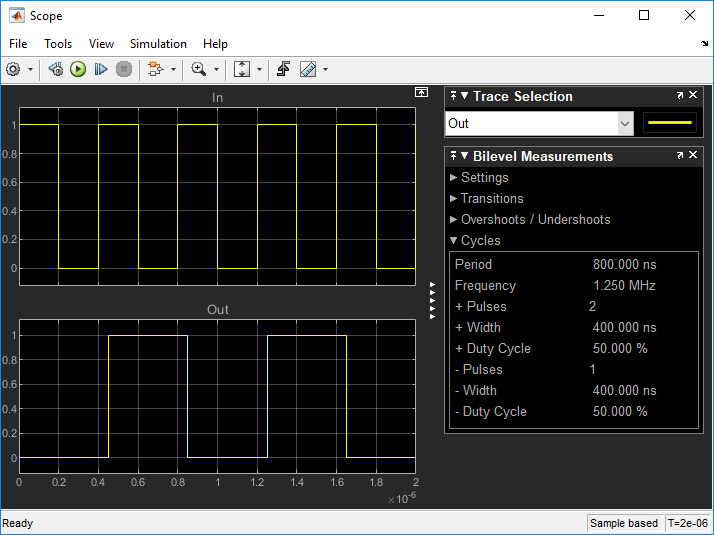

Frequency Division Using Single Modulus Prescaler

Частотное деление с использованием прескалера с одним модулем

Откройте модель singleModulusPrescaler. Модель состоит из Импульсного Генератора и блока Single Modulus Prescaler.

Подробнее о

расширить все

Ссылки

[1] Разави, Бехзад. Микроэлектроника РФ. Upper Saddle River, NJ: Prentice Hall PTR, 1998.

См. также

| | | |

Введенный в R2019a
