Сгенерируйте 2-D mesh и найдите ее область.

Создайте модель УЧП.

model = createpde;

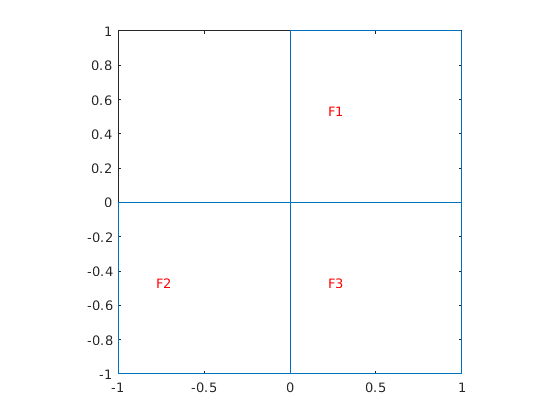

Включите геометрию встроенной функции lshapeg. Постройте график геометрии.

geometryFromEdges(model,@lshapeg);
pdegplot(model,'FaceLabels','on')

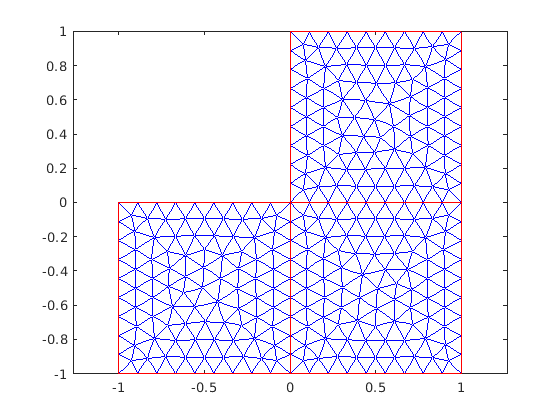

Сгенерируйте mesh и постройте график.

mesh = generateMesh(model);
figure
pdemesh(model)

Вычислите площадь всего mesh.

ma = area(mesh)

ma = 3.0000

Сгенерируйте 2-D mesh и найдите область каждого элемента.

Создайте модель УЧП.

model = createpde;

Включите геометрию встроенной функции lshapeg. Постройте график геометрии.

geometryFromEdges(model,@lshapeg);
pdegplot(model,'FaceLabels','on')

Сгенерируйте mesh и постройте график.

mesh = generateMesh(model);
figure
pdemesh(model)

Вычислите площадь всего mesh и площадь каждого отдельного элемента mesh. Отображение областей первых 5 элементов.

[ma,mi] = area(mesh);
mi(1:5)

ans = 1×5

    0.0047    0.0054    0.0053    0.0048    0.0061

Найдите объединенную область элементов, связанных с определенной гранью 2-D mesh.

Создайте модель УЧП.

model = createpde;

Включите геометрию встроенной функции lshapeg. Постройте график геометрии.

geometryFromEdges(model,@lshapeg);
pdegplot(model,'FaceLabels','on')

Сгенерируйте mesh и постройте график.

mesh = generateMesh(model);
figure
pdemesh(model)

Найдите элементы, связанные с гранью 1, и вычислите общую площадь этих элементов.

Ef1 = findElements(mesh,'region','Face',1);
maf1 = area(mesh,Ef1)

maf1 = 1.0000

Найдите, какая часть общей площади сетки принадлежит этим элементам. Возвращает результат в процентах.

maf1_percent = maf1/area(mesh)*100

maf1_percent = 33.3333
