Оцените качество формы элементов массива 3 -D mesh.

Создайте модель УЧП.

model = createpde;

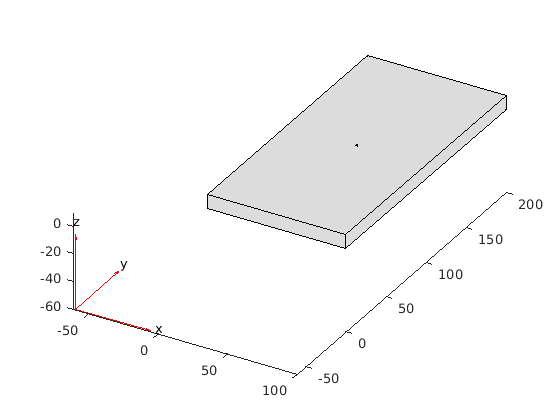

Включите и постройте график следующей геометрии.

importGeometry(model,'PlateSquareHoleSolid.stl');
pdegplot(model)

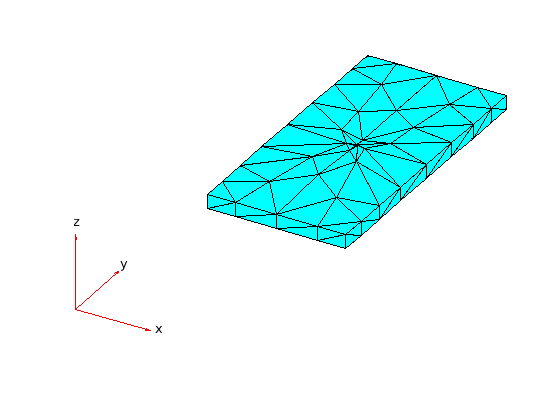

Создайте и постройте график крупного mesh.

mesh = generateMesh(model,'Hmax',35)

mesh =
  FEMesh with properties:

             Nodes: [3x487 double]
          Elements: [10x213 double]
    MaxElementSize: 35
    MinElementSize: 17.5000
     MeshGradation: 1.5000
    GeometricOrder: 'quadratic'

pdemesh(model)

Оцените качество формы всех элементов сетки. Отобразите первые пять значений.

Q = meshQuality(mesh);
Q(1:5)

ans = 1×5

    0.3079    0.2917    0.6189    0.6688    0.5571

Найдите элементы со значениями качества менее 0,2.

elemIDs = find(Q < 0.2);

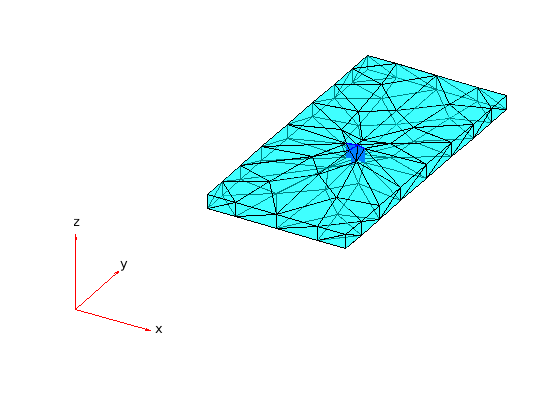

Выделите эти элементы синим цветом на сетчатый график.

pdemesh(mesh,'FaceAlpha',0.5)
hold on
pdemesh(mesh.Nodes,mesh.Elements(:,elemIDs),'FaceColor','blue','EdgeColor','blue')

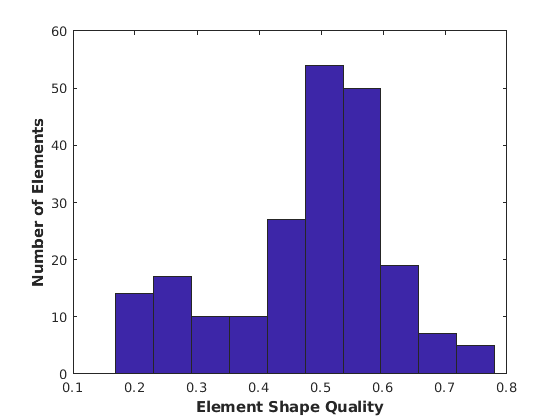

Постройте график качества элемента в гистограмме.

figure
hist(Q)
xlabel('Element Shape Quality','fontweight','b')
ylabel('Number of Elements','fontweight','b')

Найдите наихудшее значение качества.

Qworst = min(Q)

Qworst = 0.1691

Найдите соответствующие идентификаторы элементов.

elemIDs = find(Q==Qworst)

elemIDs = 1×2

    10   136

Оцените качество формы элементов массива 2 -D mesh.

Создайте модель УЧП.

model = createpde;

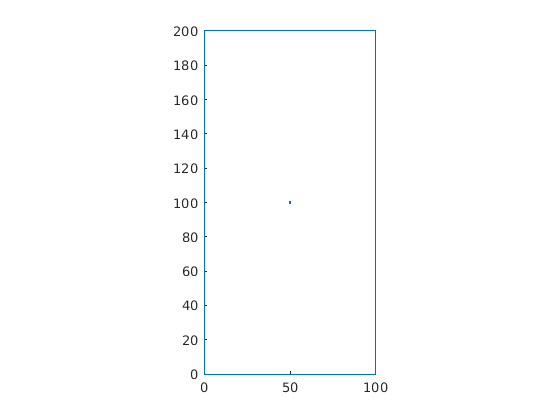

Включите и постройте график следующей геометрии.

importGeometry(model,'PlateSquareHolePlanar.stl');
pdegplot(model)

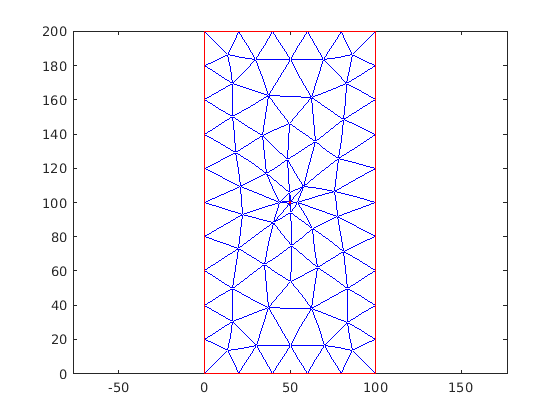

Создайте и постройте график крупного mesh.

mesh = generateMesh(model,'Hmax',20)

mesh =
  FEMesh with properties:

             Nodes: [2x286 double]
          Elements: [6x126 double]
    MaxElementSize: 20
    MinElementSize: 10
     MeshGradation: 1.5000
    GeometricOrder: 'quadratic'

pdemesh(model)

Найдите идентификаторы элементов в коробке, охватывающей центр пластины.

elemIDs = findElements(mesh,'box',[25,75],[80,120]);

Оцените качество формы этих элементов.

Q = meshQuality(mesh,elemIDs)

Q = 1×12

    0.2980    0.8253    0.2994    0.6581    0.7838    0.6104    0.3992    0.6921    0.2948    0.5726    0.7016    0.5669

Найдите элементы со значениями качества менее 0,4.

elemIDs04 = elemIDs(Q < 0.4)

elemIDs04 = 1×4

     9    19    69    83

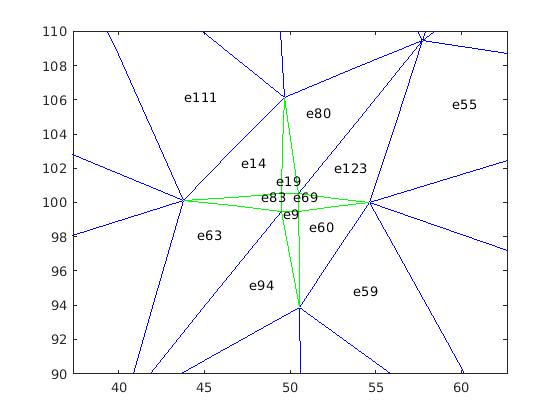

Выделите эти элементы зеленым цветом на сетчатый график. Увеличьте изображение, чтобы увидеть детали.

pdemesh(mesh,'ElementLabels','on')
hold on
pdemesh(mesh.Nodes,mesh.Elements(:,elemIDs04),'EdgeColor','green')
zoom(10)

Определите качество формы элементов сетки при помощи отношений минимальных к максимальным размерностям.

Создайте модель УЧП и включите L-образную геометрию.

model = createpde(1);
geometryFromEdges(model,@lshapeg);

Сгенерируйте mesh по умолчанию для геометрии.

mesh = generateMesh(model);

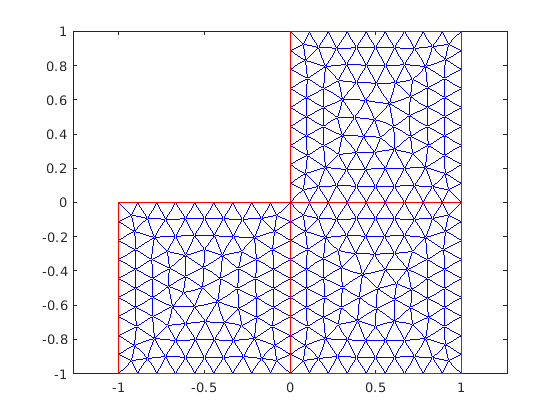

Просмотрите mesh.

pdeplot(model)

Оцените качество формы элементов сетки при помощи минимального и максимального отношения размерностей. Отобразите первые пять значений.

Q = meshQuality(mesh,'aspect-ratio');
Q(1:5)

ans = 1×5

    0.8339    0.7655    0.7755    0.8301    0.8969

Оценить качество формы элементов сетки можно используя настройку по умолчанию. Отобразите первые пять значений.

Q = meshQuality(mesh);
Q(1:5)

ans = 1×5

    0.9837    0.9605    0.9654    0.9829    0.9913
